Konig SEC-DVR404 - Description du Panneau Arrière

14
N° Touche / Voyant Symbole Fonction
disque dur)
19
Power indicator
(Voyant
d'alimentation)
PWR Le voyant vert indique que l'alimentation électrique est fournie.
20
IR Receiver
(Récepteur
infrarouge)
Récepteur infrarouge pour recevoir le signal de télécommande

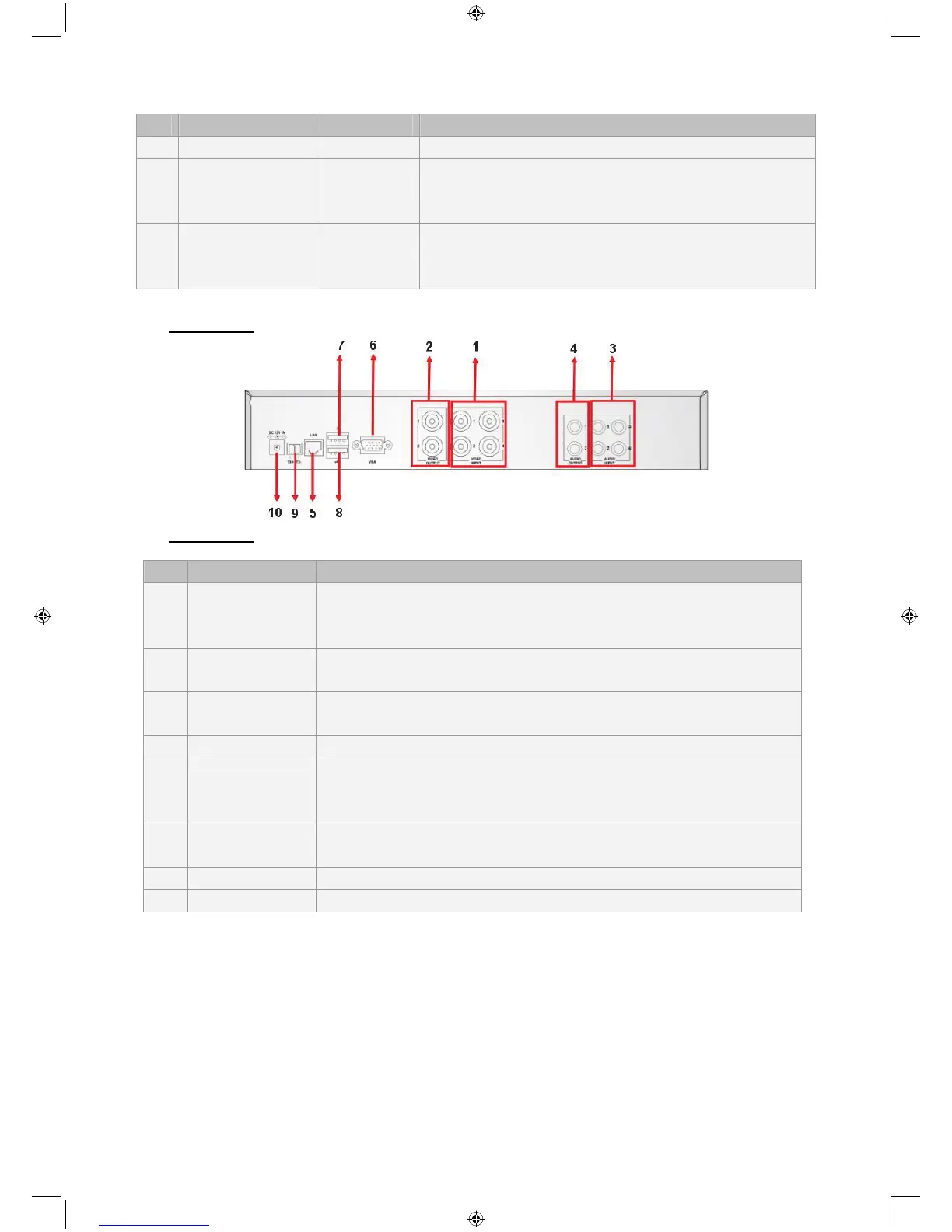

Description du panneau arrière :
SEC-DVR404
SEC-DVR408
N° Connecteur Fonction
1. Entrée vidéo
SEC-DVR404 : Connecter le dispositif d'entrée vidéo du canal 1 à 4 (BNC)
SEC-DVR408 : Connecter le dispositif d'entrée vidéo du canal 1 à 8 (BNC)
2. Sortie vidéo Connecter la sortie du moniteur (BNC)
3. Entrée audio
Enregistreur à 4 voies : Entrée audio à 4 canaux (RCA)
Enregistreur à 8 voies : Entrée audio à 4 canaux (RCA)
4. Sortie audio
Enregistreur à 4 voies : Sortie à 2 canaux (RCA)
Enregistreur à 8 voies : Sortie à 2 canaux (RCA)
5. Ethernet Brancher au réseau, Ethernet (RJ45)
6. Sortie VGA Brancher à un moniteur VGA
7.
Port USB de
souris
Connecter une souris au port USB
8.
Port USB de
dispositif
Connecter un périphérique USB (lecteur de mémoire flash, disque dur ou
enregistreur, etc)
9. RS-485 Interface RS485
10. Alimentation Connecter l'alimentation - 12 V DC, 3A
