Konig SEC-DVR404 - Descripción del Panel Posterior

29
Nº Tecla/Indicador Símbolo Función
9 REPRODUCIR

Entrar en el modo de reproducción / Botón reproducción
10 FWD

Desplazamiento a la derecha / Avance de la reproducción
11 DETENER

Detener la reproducción / Detener la grabación manual
12 IZQUIERDA

Desplazamiento a la izquierda / Rebobinar
13 ARRIBA

Acceder al menú principal o salir del menú
14 Abajo

Desplazamiento hacia abajo
15 DERECHA

Desplazamiento a la derecha / Avance de la reproducción
16 SEL/PTZ SEL/PTZ
Acceder a la barra de menú emergente del sistema / Botón Editar /
Acceder al modo PTZ (barrido vertical, horizontal, y zoom)
17 MENU/ESC MENU/ESC Acceder / Salir del menú del sistema
18 Indicador HDD HDD Su parpadeo continuo indica el acceso al Disco Duro
19
Indicador de
Encendido
PWR La luz verde indica el estado del suministro eléctrico
20 Receptor IR Para recibir las señales del mando a distancia

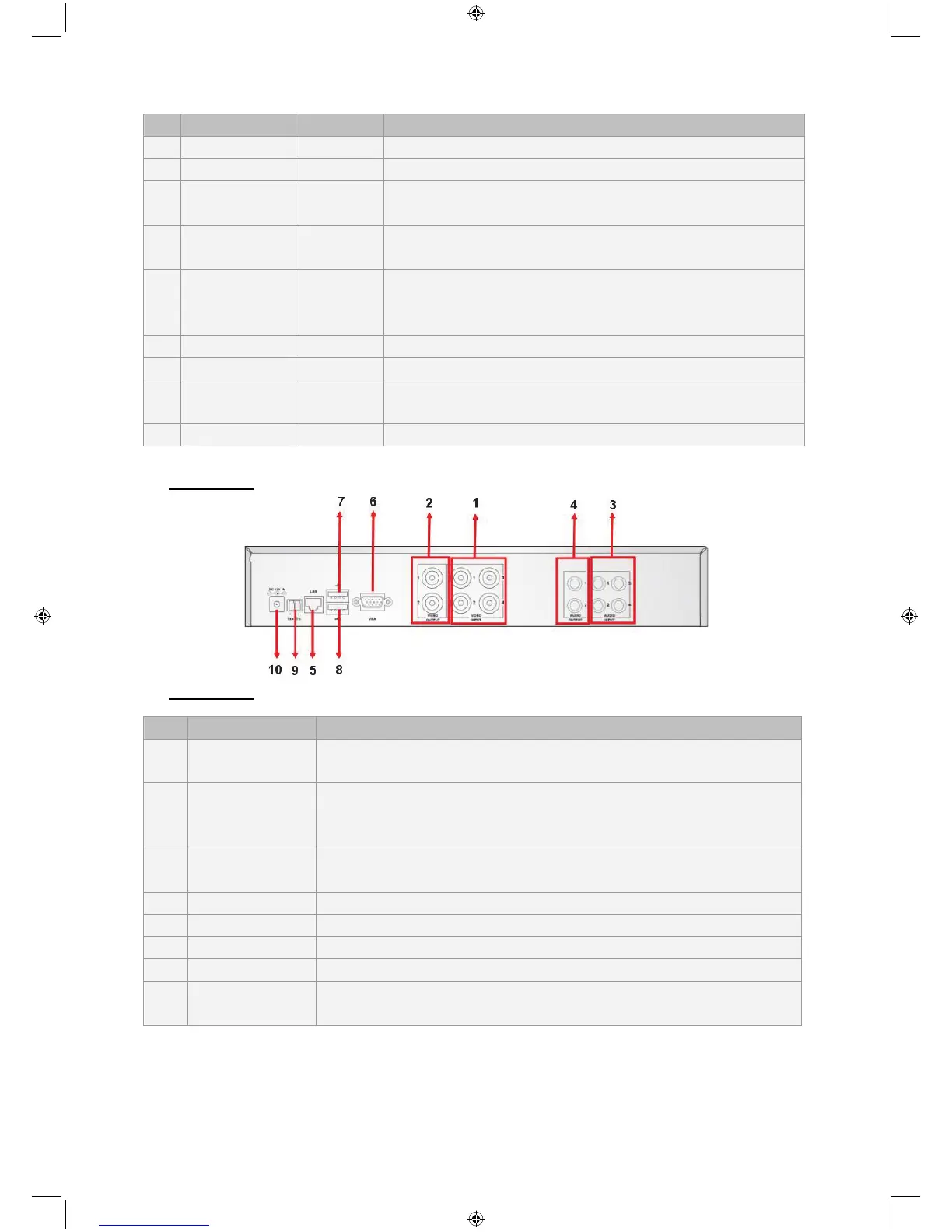

Descripción del panel posterior:
SEC-DVR404
SEC-DVR404
Nº Conector Función
1. Entrada de Vídeo
SEC-DVR404:Conecta los CN1-4 del dispositivo de entrada de vídeo (BNC)
SEC-DVR408:Conecta los CN1-8 del dispositivo de entrada de vídeo (BNC)
2. Salida de vídeo Conecta la salida del monitor (BNC)
3. Entrada de Audio
DVR 4 CN: Entrada de audio de 4 CN (RCA)
DVR 8 CN: Entrada de audio de 4 CN (RCA)
4. Salida de Audio
DVR 4 CN: Salida de 2 CN (RCA)
DVR 8 CN: Salida de 2 CN (RCA)
5. Ethernet Conecta la LAN, Ethernet (RJ45)
6. Salida VGA Conecta el monitor VGA
7. Ratón USB Conecta el ratón USB
8. Dispositivo USB Conecta el dispositivo USB (Unidad Flash, Disco Duro y Grabador, etc.)
9. RS-485 Interfaz RS485
10. Alimentación Conecta la fuente de alimentación – CC 12V 3A
