Konig SEC-DVR404 - Descrizione del Pannello Posteriore

24
No. Tasto/indicatore Segno Funzione
10 AVN

Muove a destra/Play avanti
11 STOP

Stop riproduzione/stop registrazione manuale
12 SINISTRA

Muovia sinistra/Indietro
13 SU

Accesso al menu principale o uscita menu
14 Giù

Muove giù
15 DESTRA

Muove a destra/Play avanti
16 SEL/PTZ SEL/PTZ
Entra barra del menu pop-up (collegamento)/pulsante
modifica/accesso modalità PTZ
17 MENU/ESC MENU/ESC Ingresso/uscita menu di sistema
18 Indicatore HDD HDD Il lampeggio continuo indica l'accesso in corso sull'HDD
19
Indicatore
alimentazione
PWR La luce verde indica lo stato di alimentazione
20 Ricevitore IR Per ricevere segnale dal telecomando

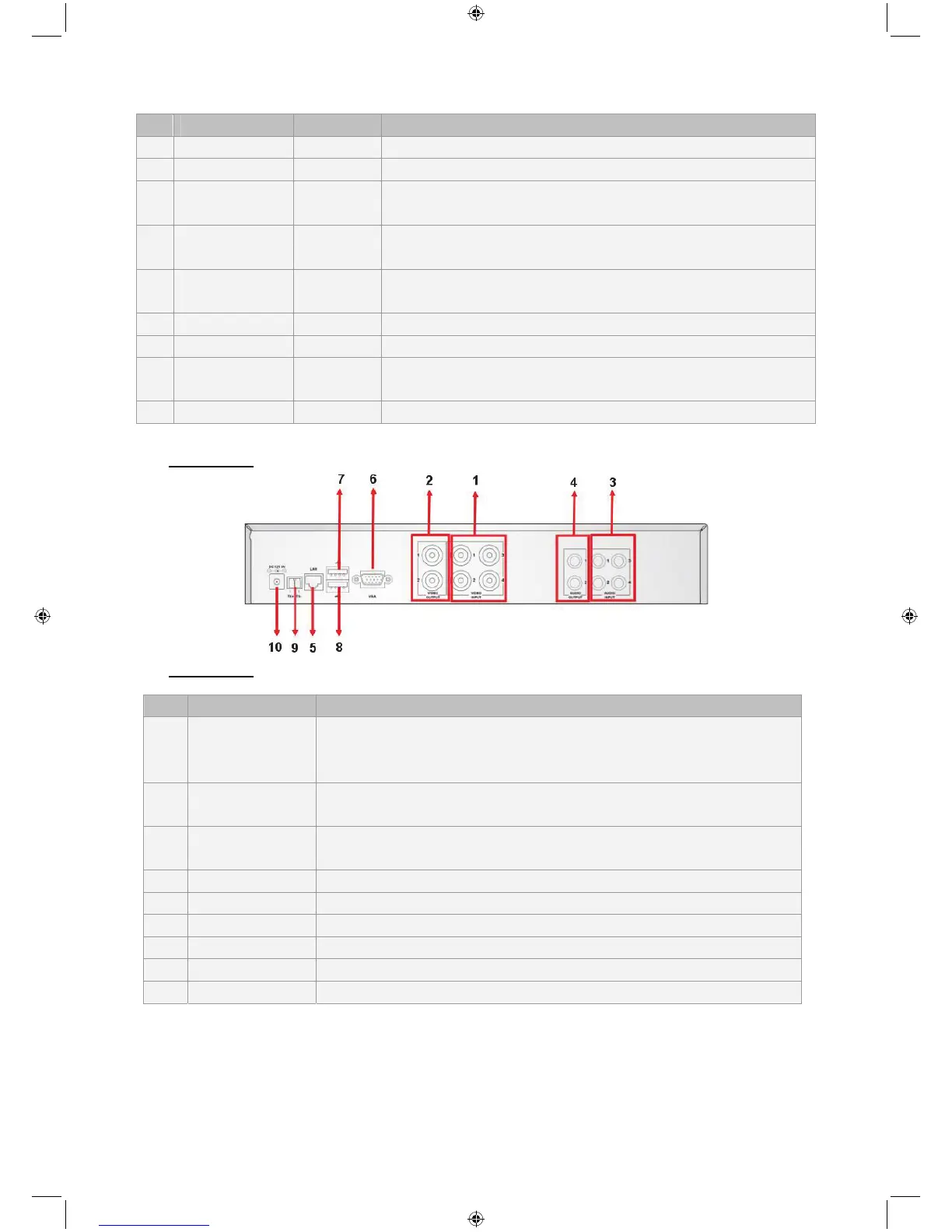

Descrizione del pannello posteriore:
SEC-DVR404
SEC-DVR408
No. Connettore Funzione
1. Ingresso Video:
SEC-DVR404: Connettere dispositivo ingresso video CH1-4 (BNC)
SEC-DVR408: Connettere dispositivo ingresso video CH1-8 (BNC)
2. Uscita video Connettere uscita monitor (BNC)
3. Ingresso Audio
4CH DVR: Ingresso audio 4CH (RCA)
8CH DVR: Ingresso audio 4CH (RCA)
4. Uscita Audio
4CH DVR: Uscita 2CH (RCA)
8CH DVR: Uscita 2CH(RCA)
5. Ethernet Collegare LAN, Ethernet (RJ45)
6. Uscita VGA Collegare al monitor VGA
7. Mouse USB Collegare il mouse USB
8. Dispositivo USB Collegare il dispositivo USB (Flash Drive, Hard Drive e Registratore ecc.)
9. RS-485 Interfaccia RS485
10. Alimentazione Collegare l'alimentazione - DC12V 3A
