Konig SEC-DVR404 - Beschreibung der Rückseite; Beschreibung der Fernbedienung

9

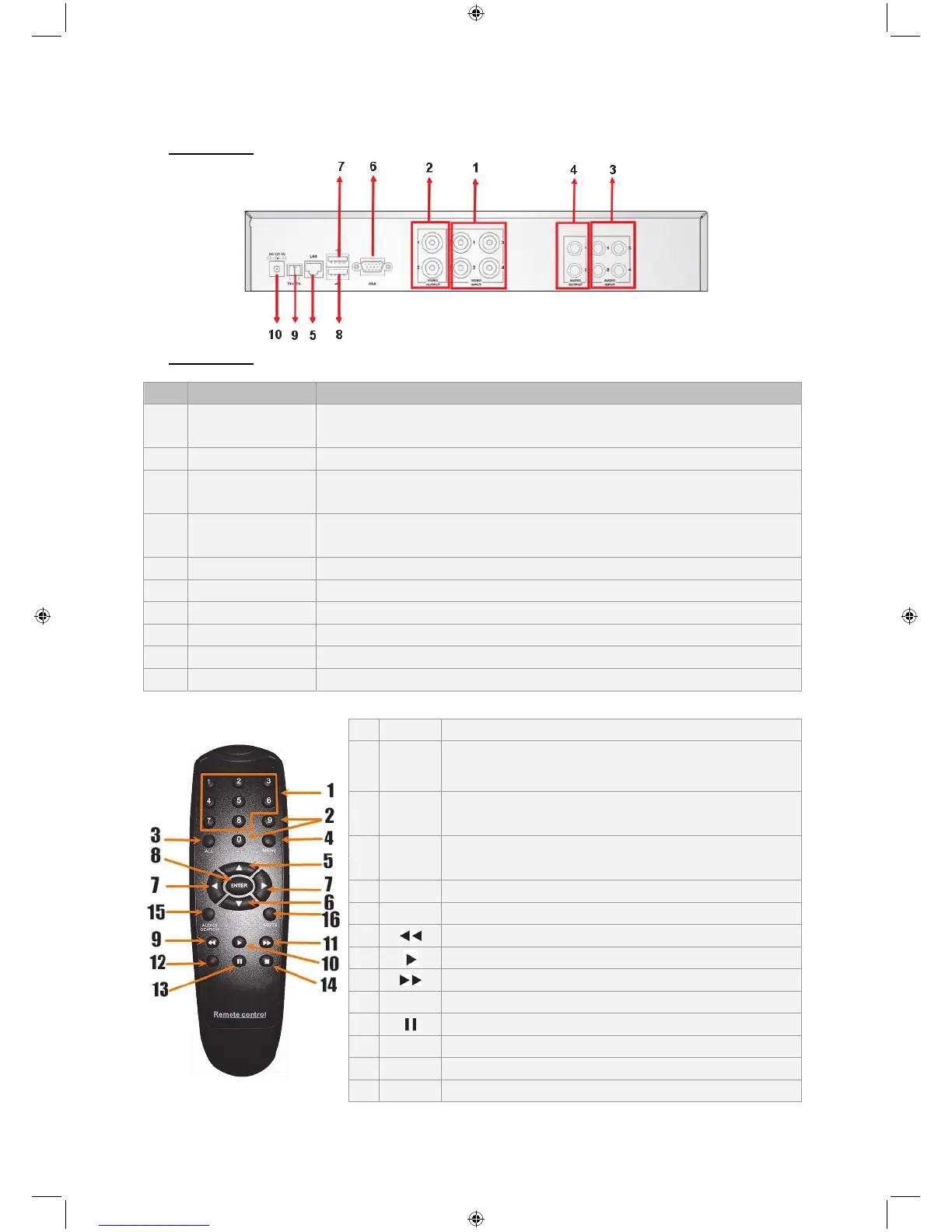

Beschreibung der Rückseite:
SEC-DVR404
SEC-DVR408
Nr. Anschluss Funktion
1. Video input
SEC-DVR404:Anschluss von 4 Kameras CH1-4 über BNC
SEC-DVR408: Anschluss von 8 Kameras CH1-8 über BNC
2. Video output Anschluss eines Monitors über BNC
3. Audio Input
4CH DVR: 4CH Audioausgang über Cinch
8CH DVR: 4CH Audioeingang über Cinch
4. Audio Output
4CH DVR: 2CH Audioausgang über Cinch
8CH DVR: 2CH Audioausgang über Cinch
5. Ethernet LAN verbinden, Ethernet (RJ45)
6. VGA output Anschluss eines Monitors über VGA
7. USB Mouse Anschluss einer USB-Maus
8. USB device Anschluss für ein USB-Gerät (Flash Drive, Festplatte und Rekorder etc.)
9. RS-485 RS485 Schnittstelle
10. Power Netzteilanschluss - DC12V 3A
Beschreibung der Fernbedienung:
1 1-8 Kanalauswahl 1-8; Numerische Tasten
2 9, 0
Numerische Tasten
(Die numerische Taste „0“ kann zum Umschalten auf
das OSD Bedienfeld benutzt werden)
3 ALL Anzeige aller Kanäle
4 Menu Hauptmenü aufrufen oder beenden
5 ▲ Aufwärts-Taste
6 ▼ Abwärts-Taste
7 ◄► Links- / Rechts-Taste
8 SEL Select-Taste / Edit-Taste
9 Rücklauf-Taste
10 Play-Taste, Aufruf des Aufnahmesuchmenü
11 Vorlauf-Taste
12 ● Manuelle Aufnahme
13 Pause / Einzelbildwiedergabe
14 ■ Manuelle Aufnahme stoppen / Wiedergabe stoppen
15 Audio Undefiniert
16 Mute Undefiniert
