39
Sz. A gomb neve Jele Funkciója
11 STOP
Leállítja a lejátszást / kézi felvételt
12 BAL
Balra mozdít / visszaléptet
13 FEL
A főmenübe léptet vagy kiléptet a menüből
14 Le
Lefelé mozdít
15 JOBB
Jobbra mozdít / előre léptet
16 SEL/PTZ SEL/PTZ Megnyitja a rendszer előugró menüsorát / PTZ módba léptet
17 MENÜ/ESC MENÜ/ESC A rendszermenübe be és onnét ki léptet
18 Merevlemez-jelző HDD
Folyamatos villogással jelzi, ha adattovábbítás van a
merevlemezen
19 Tápjelző PWR Zölden világít, ha van tápfeszültség
20 Infravevő A távirányító jelét veszi

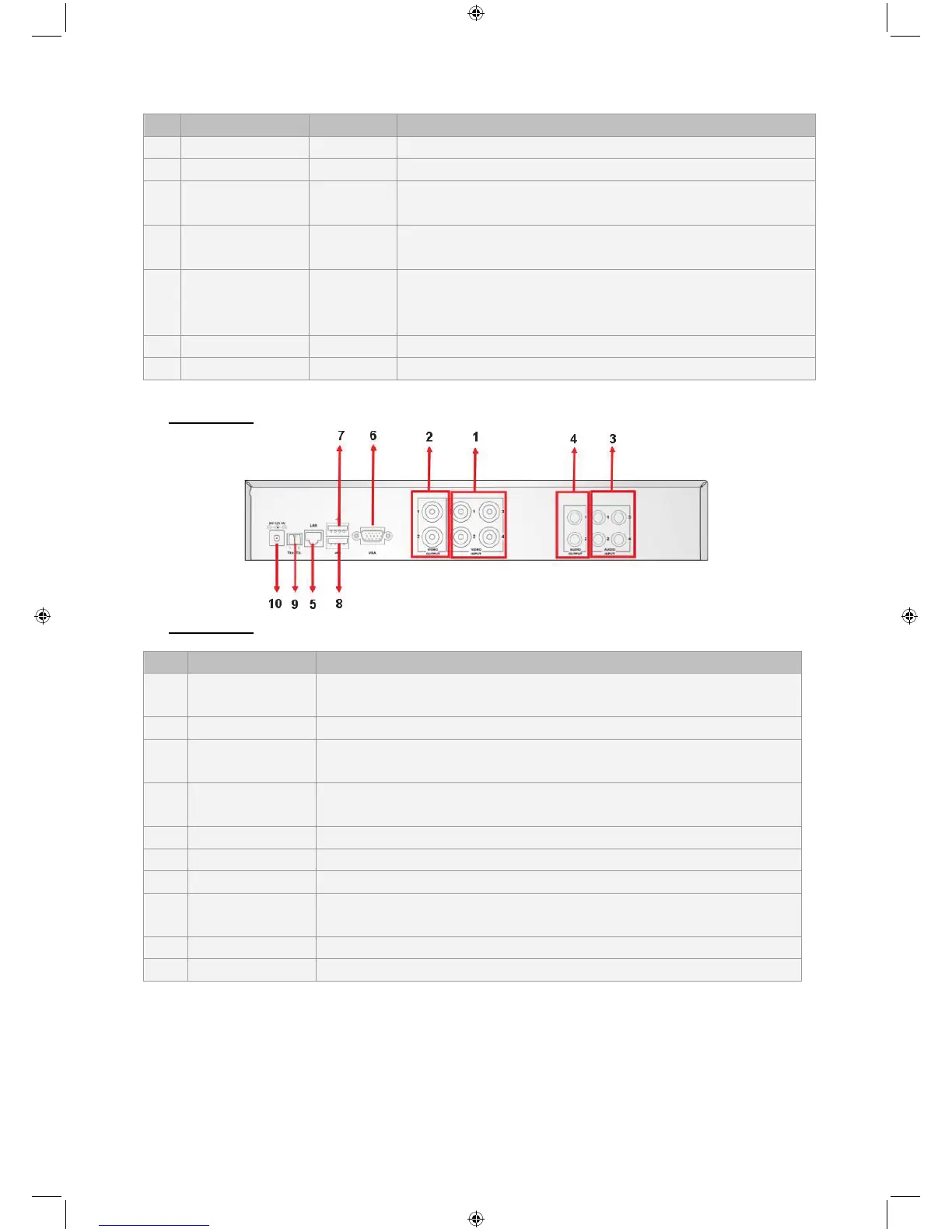

A hátlap:
SEC-DVR404
SEC-DVR408
Sz. Csatlakozó Funkciója
1. Videojel bemenet
SEC-DVR404: Ide kell kötni az 1.-4. csat. videó bemenőjelét (BNC)
SEC-DVR408: Ide kell kötni az 1.-8. csat. videó bemenőjelét (BNC)
2. Videojel kimenet Ide kell kötni a monitort (BNC)
3. Hangjel bemenet
4-csatornás DVR: 4 hangbemenet (RCA)
8-csatornás DVR: 4 hangbemenet (RCA)
4. Hangjel kimenet
4-csatornás DVR: 2 hangkimenet(RCA)
8-csatornás DVR: 2 hangkimenet(RCA)
5. Ethernet Helyi hálózat, Ethernet csatlakozó (RJ45)
6. VGA kimenet Ide kell kötni a VGA monitort
7. USB egér Ide kell kötni az USB egeret
8. USB eszköz
Ide kell kötni a külső USB eszközöket (flash memória, merevlemez, felvevő,
stb.)
9. RS-485 RS485 csatlakozó
10. Tápcsatlakozó Ide kell kötni a 12 V=, 3 A tápforrást
