54
Číslo Tlačítko/indikátor Označení Funkce
12 LEFT
Posun vlevo/převíjení
13 UP
Vstup do hlavní nabídky nebo její opuštění
14 Down
Posun dolů
15 RIGHT
Posun vpravo/přehrávání dopředu
16 SEL/PTZ SEL/PTZ
Vstup do překryvných systémových řádků nabídek/tlačítko
editace/vstup do PTZ režimu
17 MENU/ESC MENU/ESC Vstup do systémové nabídky/její opuštění
18 HDD indicator HDD Nepřetržité blikání indikuje přístup na HDD
19 Power indicator PWR Zelené světlo indikuje napájení
20 IR Receiver Příjem signálu z dálkového ovládání

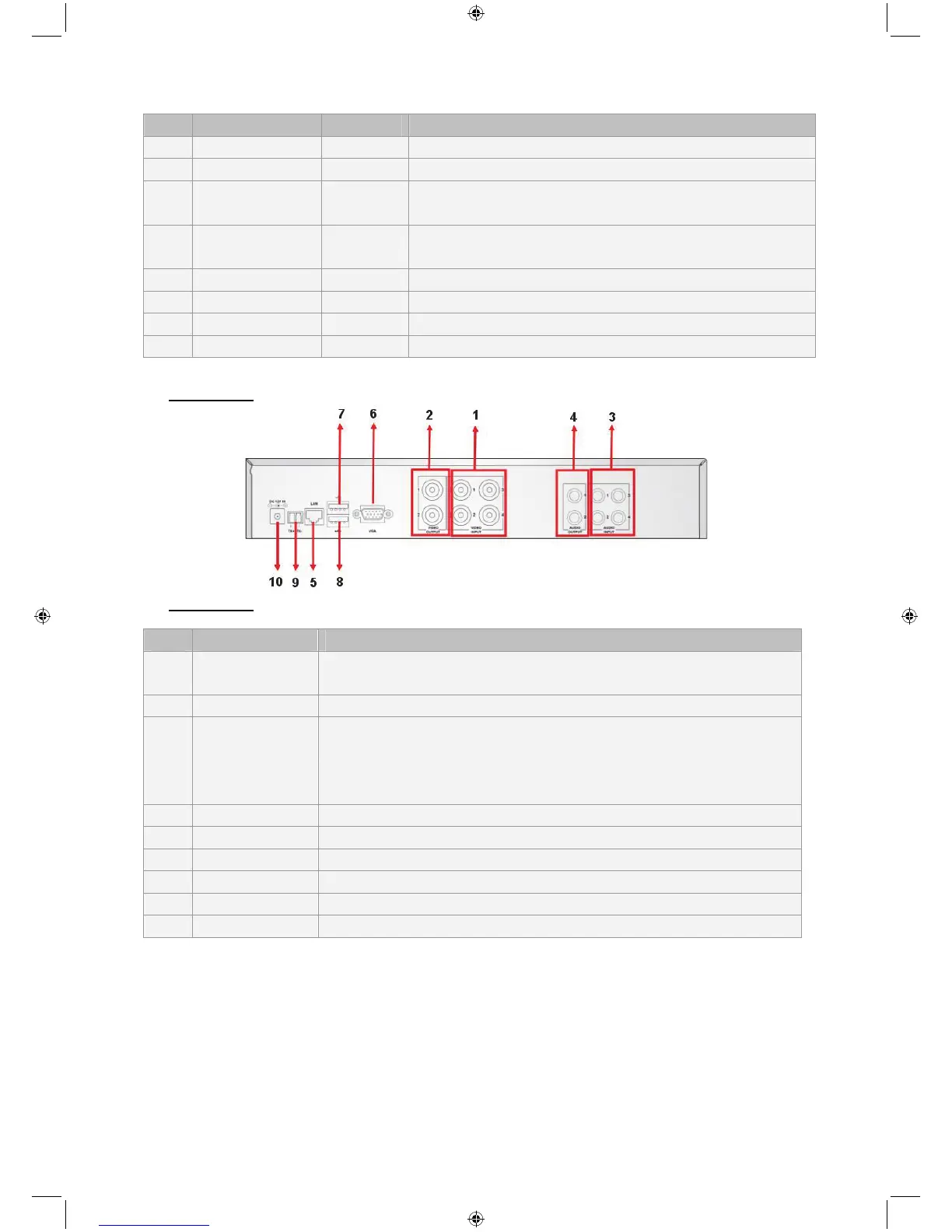

Popis zadního panelu:
SEC-DVR404
SEC-DVR408
Číslo Konektor Funkce
1. Video input
SEC-DVR404: Připojte vstupní video kanály CH1-4 zařízení (BNC)
SEC-DVR408: Připojte vstupní video kanály CH1-8 zařízení (BNC)
2. Video output Připojte výstup monitoru (BNC)
3. Audio Input
4CH DVR: 4 kanály zvukového vstupu (RCA)
8CH DVR: 4kanály zvukového vstupu (RCA)
4. Audio Output
4CH DVR: 2 kanály výstupu (RCA)
8CH DVR: 2kanály výstupu (RCA)
5. Ethernet Připojte LAN, Ethernet (RJ45)
6. VGA output Připojte k VGA monitoru
7. USB Mouse Připojte USB myš
8. USB device Připojte USB zařízení (Flash disk, HDD a rekordér apod.)
9. RS-485 RS485 rozhraní
10. Power Připojte k napájecímu zdroji - DC 12 V 3 A
