59
Nr. Tastă/indicator Simbol Funcţie
13 SUS
Accesarea meniului principal sau a meniului de ieşire
14 Jos
Mutare jos
15 DREAPTA
Deplasare dreapta / Redare înainte
16 SEL/PTZ SEL/PTZ
Accesare bară de meniu contextuală sistem / a butonului de
editare / accesarea modului PTZ
17 MENU/ESC MENU/ESC Accesarea/părăsirea meniului de sistem
18 Indicator HDD HDD O oscilaţie continuă indică accesarea HDD
19
Indicator de
alimentare
PWR Lumina verde indică starea alimentării electrice
20 Receptor IR Pentru a primi semnal de la telecomandă

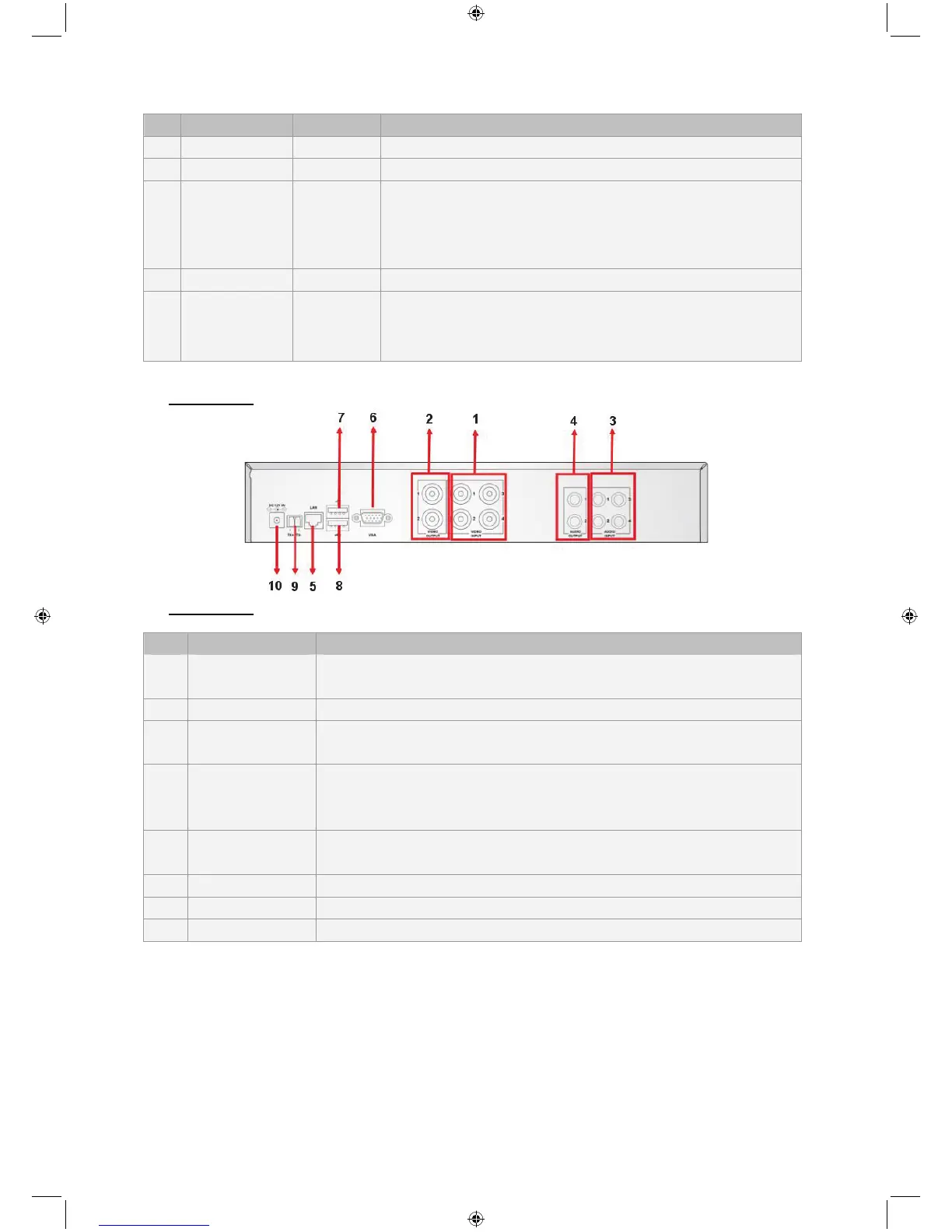

Descrierea panoului posterior:
SEC-DVR404
SEC-DVR408
Nr. Conector Funcţie
1. Intrare video
SEC-DVR404:Conectarea dispozitivului de intrare video CH1-4 (BNC)
SEC-DVR408:Conectarea dispozitivului de intrare video CH1-8 (BNC)
2. Ieşire video Conectarea ieşirii de monitor (BNC)
3. Intrare audio
4CH DVR: intrare audio 4CH (RCA)
8CH DVR: intrare audio 4CH (RCA)
4. Ieşire audio
4CH DVR: ieşire 2CH (RCA)
8CH DVR: ieşire 2CH (RCA)
5. Ethernet Conectare LAN, Ethernet (RJ45)
6. Ieşire VGA Conectare la monitor VGA
7. Mouse USB Conectare mouse USB
8. Dispozitiv USB Conectare dispozitiv USB (Flash Drive, Hard Drive şi înregistrator etc)
9. RS-485 Interfaţă RS485
10. Alimentare Conectarea alimentării electrice 12 VCC 3A
