Nr. Knapp/Indikator Symbol Funksjon
1 SEARCH
Gå til system pop-up (snarvei) meny
2 CH-
Gå til forrige kanal
3 CH+
Gå til neste kanal
4 ALL CH
Vis 4/8 bilder
5 MUTE
Skru av lyd
6 REC
Start manuelt opptak
7 REW
Gå venstre / Tilbakespol
(kan også brukes for å gå til OSD kontrollpanel)
8 PAUSE
Pause / avspill bilde for bilde
9 PLAY
Gå til avspillingsmodus / Avspillingsknapp
10 FWD
Avspill høyre / Spill fremover
11 STOP
Avslutt Avspilling / stop manuelt opptak
12 LEFT
Beveg venstre / Tilbakespol
13 UP
Gå inn på meny eller avslutt meny
14 Down
Beveg ned
15 RIGHT
Beveg høyre / Avspill fremover
16 SEL/PTZ SEL/PTZ Gå til system pop-up meny / redigeringsknapp / gå til PTZ modus
17 MENU/ESC MENU/ESC Bekreft/gå ut av systemmeny
18 HDD indicator HDD Flimring betyr av HDD blir brukt
19 Power indicator PWR Grønt lys indikerer strømstatus
20 IR Receiver For å motta signal fra fjernkontroll

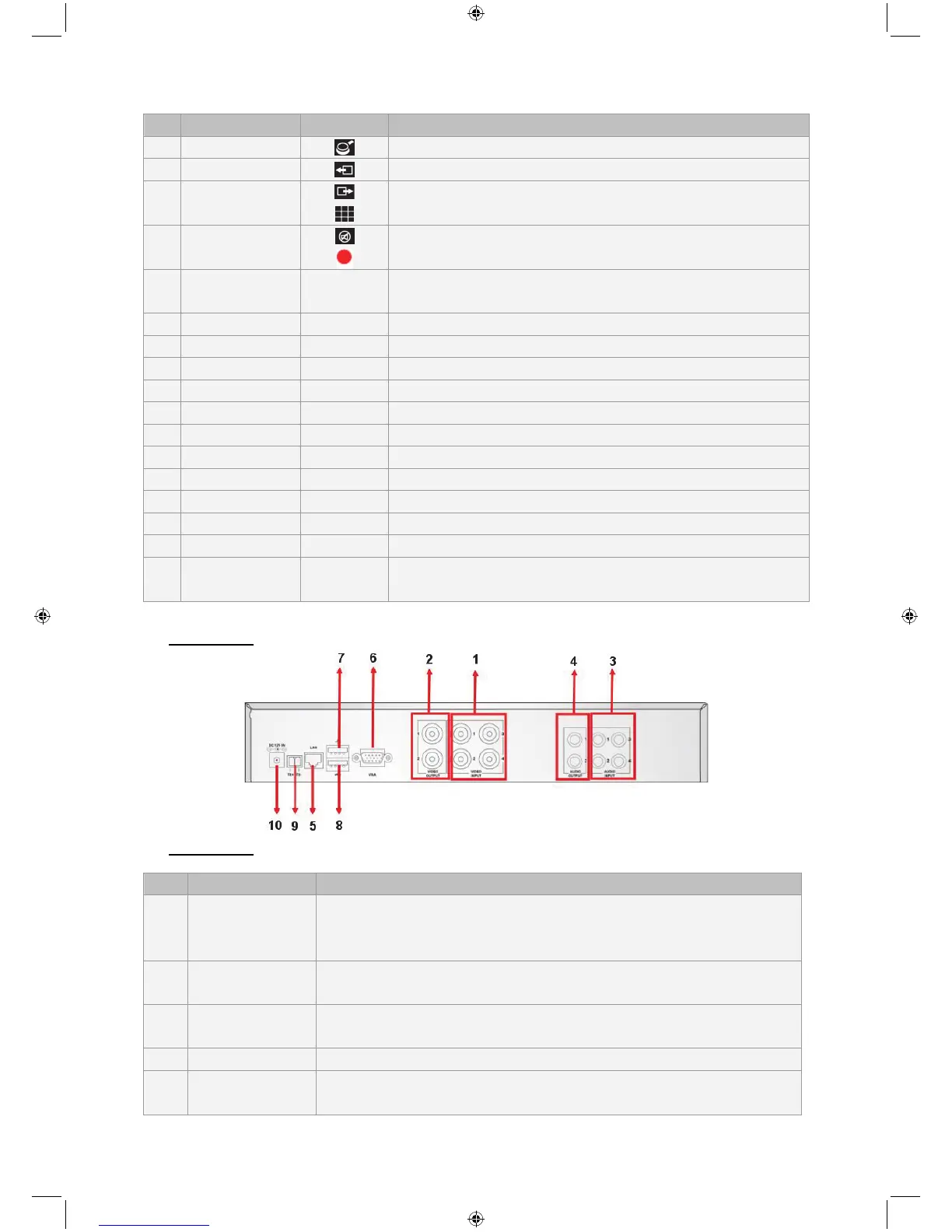

Beskrivelse av bakpanel:
SEC-DVR404
SEC-DVR408
Nr. Kobling Funksjon
1. Video inn
SEC-DVR404:Koble til CH1-4 videoenhet(BNC)
SEC-DVR408:Koble til CH1-8 videoenhet (BNC)
2. Video ut Koble skjermutgang (BNC)
3. Audio inn
4CH DVR: 4CH audioinntak (RCA)
8CH DVR: 4CH audioinntak (RCA)
4. Audio ut
4CH DVR: 2CH utgang(RCA)
8CH DVR: 2CH utgangRCA)
5. Ethernet Koble til LAN, Ethernet (RJ45)
6. VGA ut Koble til VGA skjerm
7. USB Mus Koble til USB mus
