№ Кнопка/Индикатор Отметка Функции
ПЕРЕМОТКА НАЗАД
(также используется для переключения на панель
управления экранным дисплеем)
8 ПАУЗА

Пауза/покадровое воспроизведение
9 ВОСПРОИЗВЕДЕНИЕ

Вход в режим воспроизведения/Кнопка воспроизведения
10
БЫСТРАЯ
ПЕРЕМОТКА
ВПЕРЕД

Перемещение вправо/Воспроизведение вперед
11 ОСТАНОВКА

Остановка воспроизведения/Остановка записи вручную
12 ВЛЕВО

Перемещение влево/Быстрая перемотка назад
13 ВВЕРХ

Вход в главное меню или выход из меню
14 ВНИЗ

Перемещение вниз
15 ВПРАВО

Перемещение вправо/Воспроизведение вперед
16 SEL/PTZ SEL/PTZ
Вход в раскрывающуюся панель меню/кнопка
редактирования/вход в режим PTZ
17 МЕНЮ/ESC МЕНЮ/ESC Вход/выход из системного меню
18
Индикатор жесткого
диска
Жесткий
диск
Непрерывное мигание обозначает, что к жесткому диску
осуществляется доступ
19 Индикатор питания ПИТАНИЕ Зеленый индикатор указывает на состояние питания
20 ИК приемник Получение сигнала от пульта ДУ

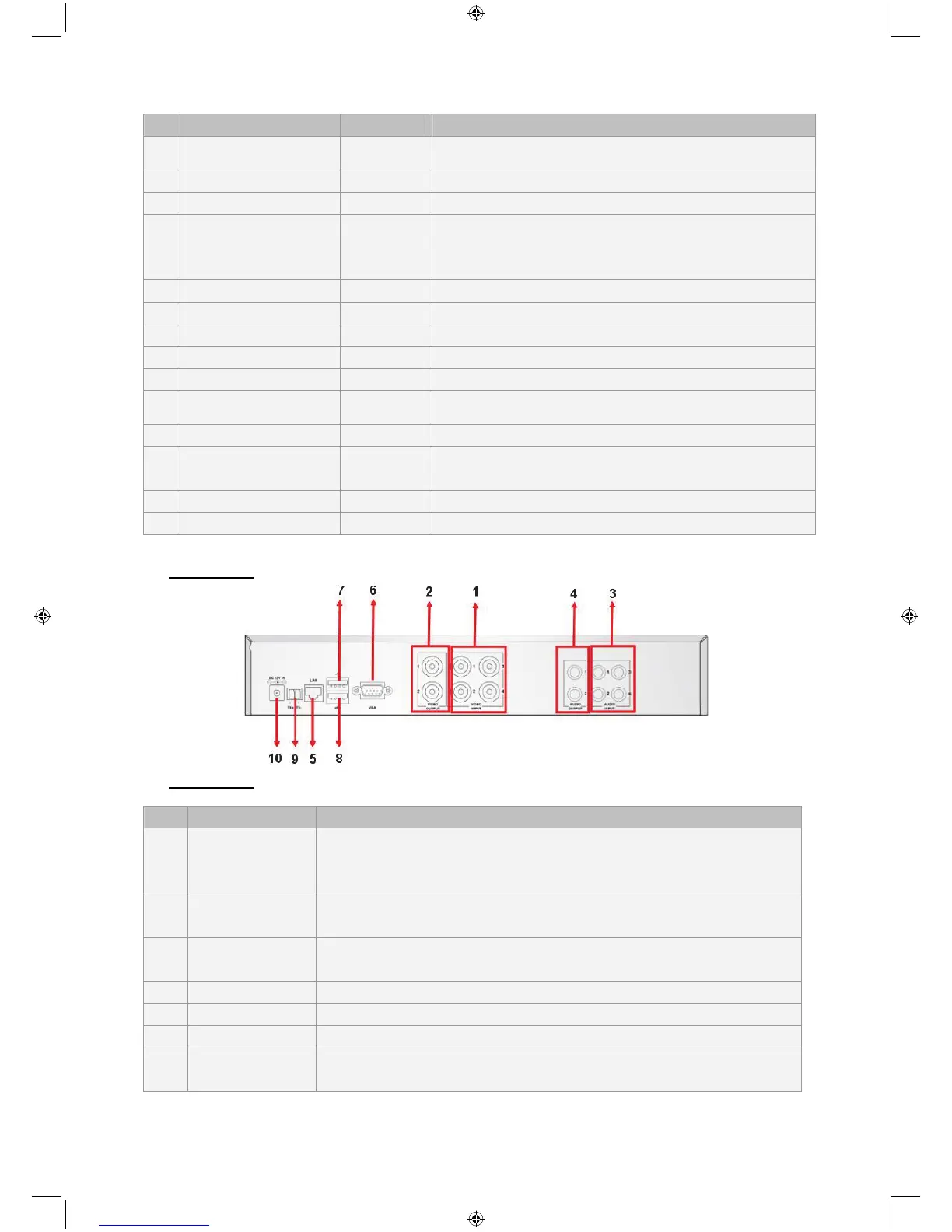

Описание задней панели:
SEC-DVR404
SEC-DVR408
№ Штекер Функции
1. Видеовход
SEC-DVR404: Подключение устройства ввода видео CH1-4 (BNC)
SEC-DVR408: Подключение устройства ввода видео CH1-8 (BNC)
2. Видеовыход Подключение выхода монитора (BNC)
3. Аудиовход
4CH DVR: Аудиовход 4CH (RCA)
8CH DVR: Аудиовход 4CH (RCA)
4. Вывод аудио
4CH DVR: Выход 2CH (RCA)
8CH DVR: Выход 2CH (RCA)
5. Ethernet Подключение LAN, Ethernet (RJ45)
6. Выход VGA Подключение к монитору VGA
7. USB-мышь Подключение USB-мыши
8. Устройство USB
Подключение устройства USB (флэш-накопителя, жесткого диска,
устройства записи и др.)
