F
G
H
A
I
J
K
L
M
N
O
Q
B
CR
D
E
P
CL
1 2 3
4 5 6
F
E
G
H
ENTFERNEN
UND
ENTSORGEN
SIE DIE
KUNSTSTOF-
FKAPPE
I
M
N
B
(VORDERSEITE)
(RÜCKSEITE)
I
M
N
C
(VORDERSEITE)
(RÜCKSEITE)
J M N
J
M
N

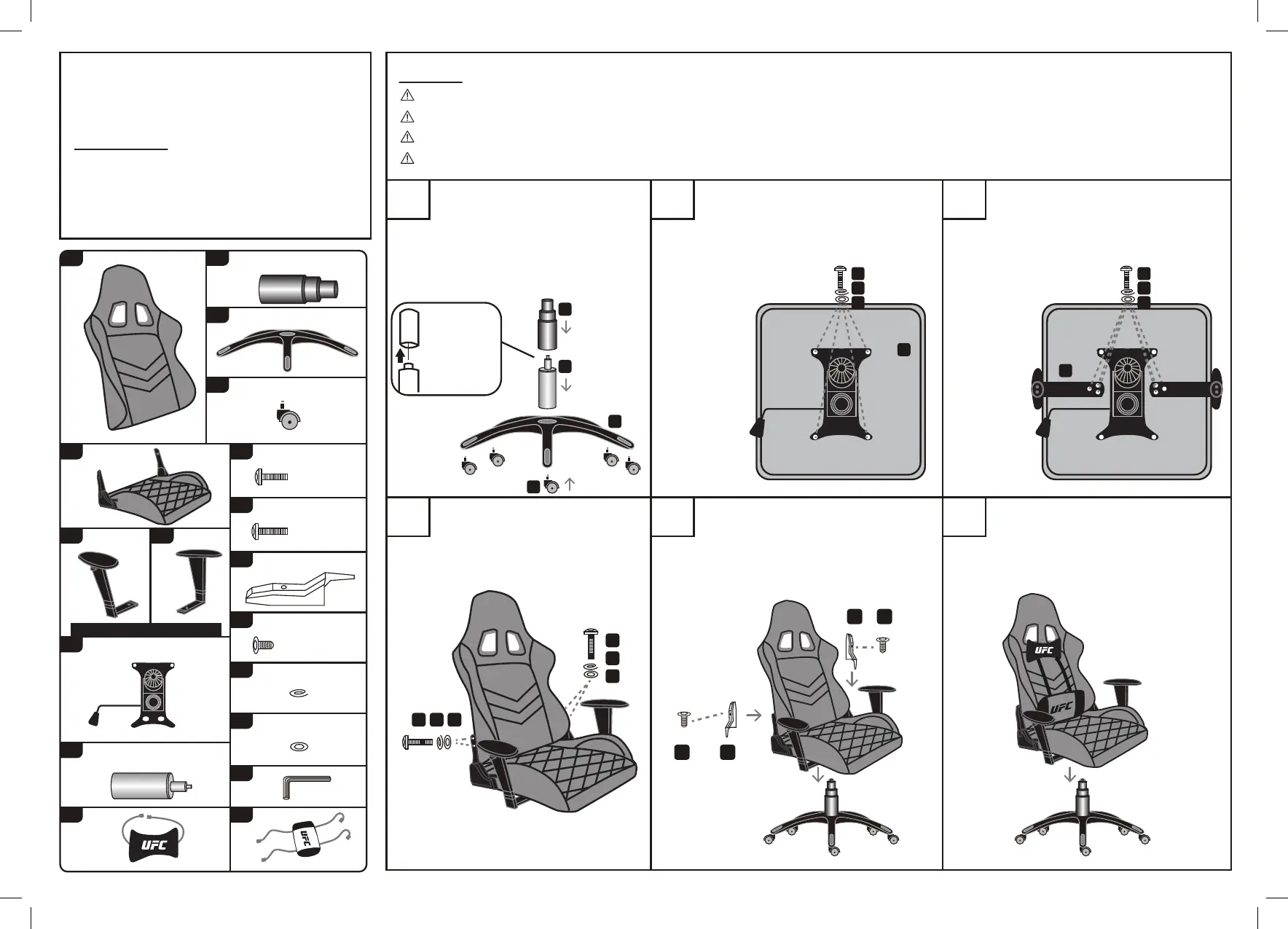

TEILELISTE
ACHTUNG: Bevor Sie mit der
Montage beginnen, vergewissern
Sie sich, dass alle Teile enthalten
und in gutem Zustand sind.
x1 Rückenlehne x1 Kunststoff-
abdeckungen (Set)
x1 Sternsockel
x5 Rolle
x10 Schrauben (Arme, mech.)
x4 Schrauben (Rückseite resl)
x1 Sitz
x1 Mechanismus
x1 Hydraulischer Gaslift
x1 Rechter Arm
x1 Linker Arm
x2 Abdeckung
x14
x14
x 2 Schrauben (Rückenlehne)
M8x25 MM
M8x20 MM
M6x14 MM
ACHTUNG:
Befolgen Sie die Anweisungen Schritt für Schritt.
Um Fehlausrichtungen zu verhindern, lassen Sie die Schrauben locker und ziehen Sie sie nicht fest, bis sich nicht alle an ihrem Platz befinden.
Ziehen Sie die Schrauben nicht zu fest an oder drücken Sie sie nicht, da sie die Gewinde der Bohrungen brechen, ausziehen oder beschädigen könnten.
Durch Verwendung einer falschen Schraubengröße kann es zu einer Beschädigung der Schraube oder des Teils kommen.
ENTFERNEN UND ENTSORGEN SIE ZUERST
DIE KUNSTSTOFFKAPPE VON DER
OBERSEITE DES GASZYLINDERS (E).
Drücken Sie dann die Rollen (H) in die Basis
(G). Legen Sie schließlich den Gaslift in die
Mitte der Basis und decken Sie ihn mit (F) ab.
Legen Sie den Sitz (B) mit dem Rücken zu sich
hin, wie dies gezeigt wird. Montieren Sie den
Mechanismus (D) unter Einsatz der Schrauben (I)
und Unterlegscheiben (M) und (N) mit dem Griff
nach LINKS auf den Sitz.
Montieren Sie die RECHTE Armlehne (CR) auf der
LINKEN Seite und die LINKE Armlehne auf der
RECHTEN Seite anhand der Schrauben (I) und
Unterlegscheiben (M) und (N), der Sitz muss wie
abgebildet positioniert sein.
Montieren Sie die Rückenlehne (A)
an den Metallhalterungen am Sitz
unter Verwendung der Schrauben (J)
und Unterlegscheiben (M) und (N).
Befestigen Sie die Abdeckungen (K) mit
Schrauben (L) an den Metallhalterungen. Legen
Sie dann die Oberseite des Stuhls über die Basis
und vergewissern Sie sich, dass die Spitze des
Gaslifts in die Bohrung des Mechanismus eintritt.
Schnallen Sie das Kopfkissen (P) oben
und das Lendenkissen (Q) unten an der
Rückenlehne an, wie dies gezeigt wird.
Passen Sie die Kissen an Ihre
Anforderungen an.
K L
K L
Links/Rechts während man auf dem Stuhl sitzt.
