F
G
H
A
I
J
K
L
M
N
O
Q
B
CR
D
E
P
CL
1 2 3
4 5 6
F
E
G
H
REMOVA E
ELIMINE A
TAMPA DE
PLÁSTICO!
I
M
N
B
(FRENTE)
(TRASEIRA)
I
M
N
C
(FRENTE)
(TRASEIRA)
J M N
J
M
N

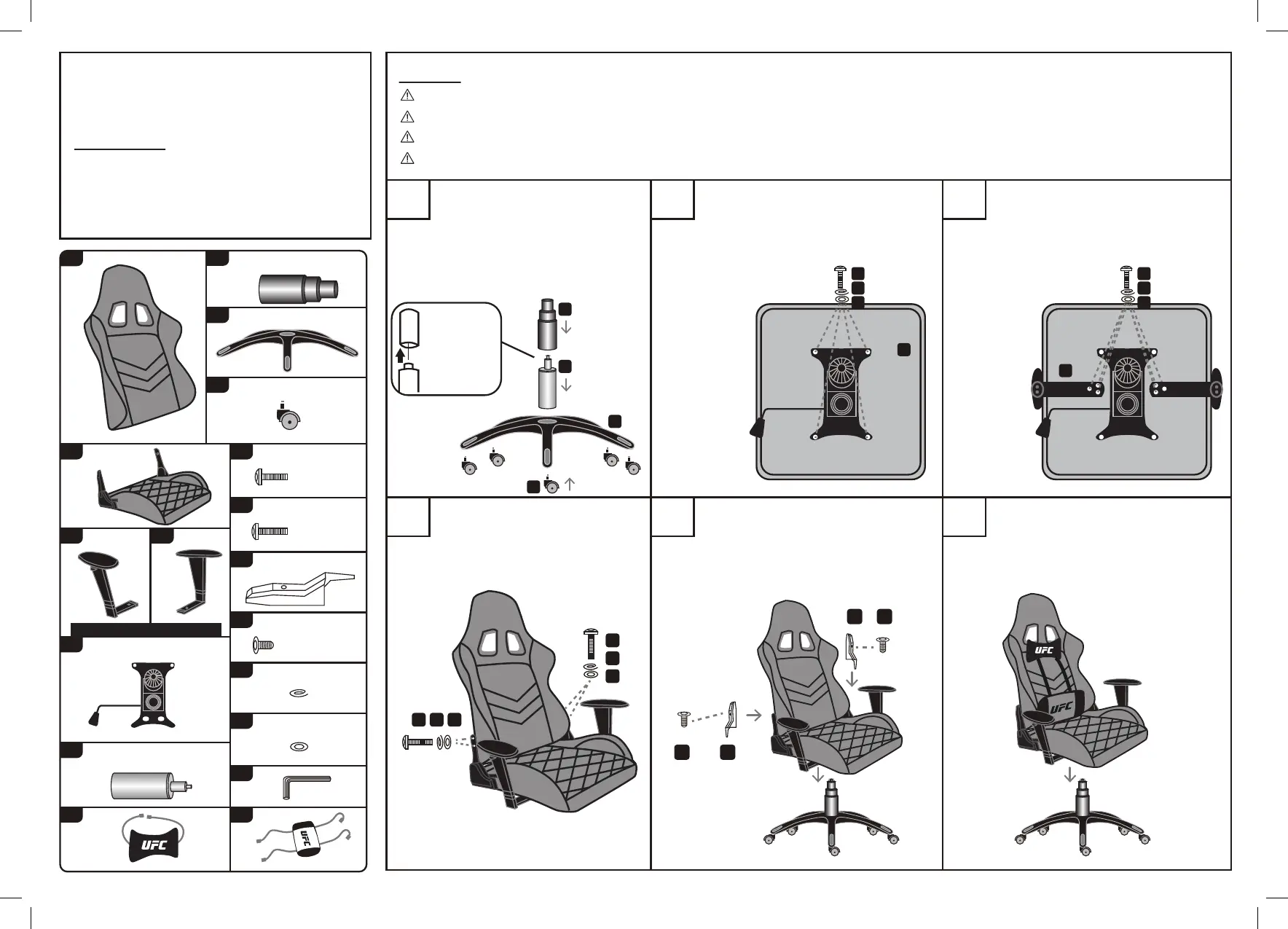

LISTA DE PEÇAS
ATENÇÃO: antes de iniciar a mon-
tagem, certifique-se de que todas
as peças estão incluídas e em boas
condições.
1x encosto 1x capa de plástico
(conjunto)
1x base em estrela
5x rodízios
10x parafusos (braços, mec.)
4x parafusos (encosto)
1x assento
1x mecanismo
1x elevador hidráulico
a gás
1x braço direito
1x braço esquerdo
2x capas
x14
x14
2x parafusos (encosto)
M8x25 MM
M8x20 MM
M6x14 MM
ATENÇÃO:
Siga as instruções passo a passo.
Para evitar desalinhamentos, deixe os parafusos soltos e não os aperte até que todos estejam nos seus respetivos lugares.
Não aperte demasiado nem force os parafusos, pois estes podem quebrar, remover ou danificar as roscas dos orifícios.
Utilizar o tamanho errado dos parafusos de uma peça pode resultar em danos no parafuso ou na peça.
REMOVA PRIMEIRO E ELIMINE A TAMPA DE
PLÁSTICO A PARTIR DA PARTE SUPERIOR
DO CILINDRO A GÁS (E).
De seguida, insira os rodízios (H) na base (G)
usando força. Por fim, coloque o elevador a
gás no centro da base e cubra-o com (F).
Coloque o assento (B) com a traseira voltadas
para si, como mostrado. Monte o mecanismo (D)
no assento com a pega apontada para a
ESQUERDA com parafusos (I) e arruelas (M) e
(N).
Com o assento posicionado como mostrado,
monte o apoio de braço DIREITO (CR) NA
ESQUERDA e o apoio de braço ESQUERDO
NA DIREITA com parafusos (I) e arruelas (M) e
(N).
Monte o encosto (A) nos suportes de
metal no assento com parafusos (J) e
arruelas (M) e (N).
Coloque as tampas (K) nos suportes de metal
utilizando parafusos (L). Posteriormente, coloque
a parte superior da cadeira sobre a base,
certificando-se de que a ponta do elevador a gás
entra no orifício do mecanismo.
Amarre a almofada superior (P) na parte
superior e a almofada lombar (Q) na parte
inferior do encosto, como mostrado.
Ajuste as almofadas de acordo com as
suas necessidades.
K L
K L
Esquerda/Direita enquanto está sentado na cadeira.
