F
G
H
A
I
J
K
L
M
N
O
Q
B
CR
D
E
P
CL
1 2 3
4 5 6
F
E
G
H
RETIREZ ET
JETEZ LE
CACHE EN
PLASTIQUE !
I
M
N
B
(AVANT)
(ARRIÈRE)
I
M
N
C
(AVANT)
(ARRIÈRE)
J M N
J
M
N

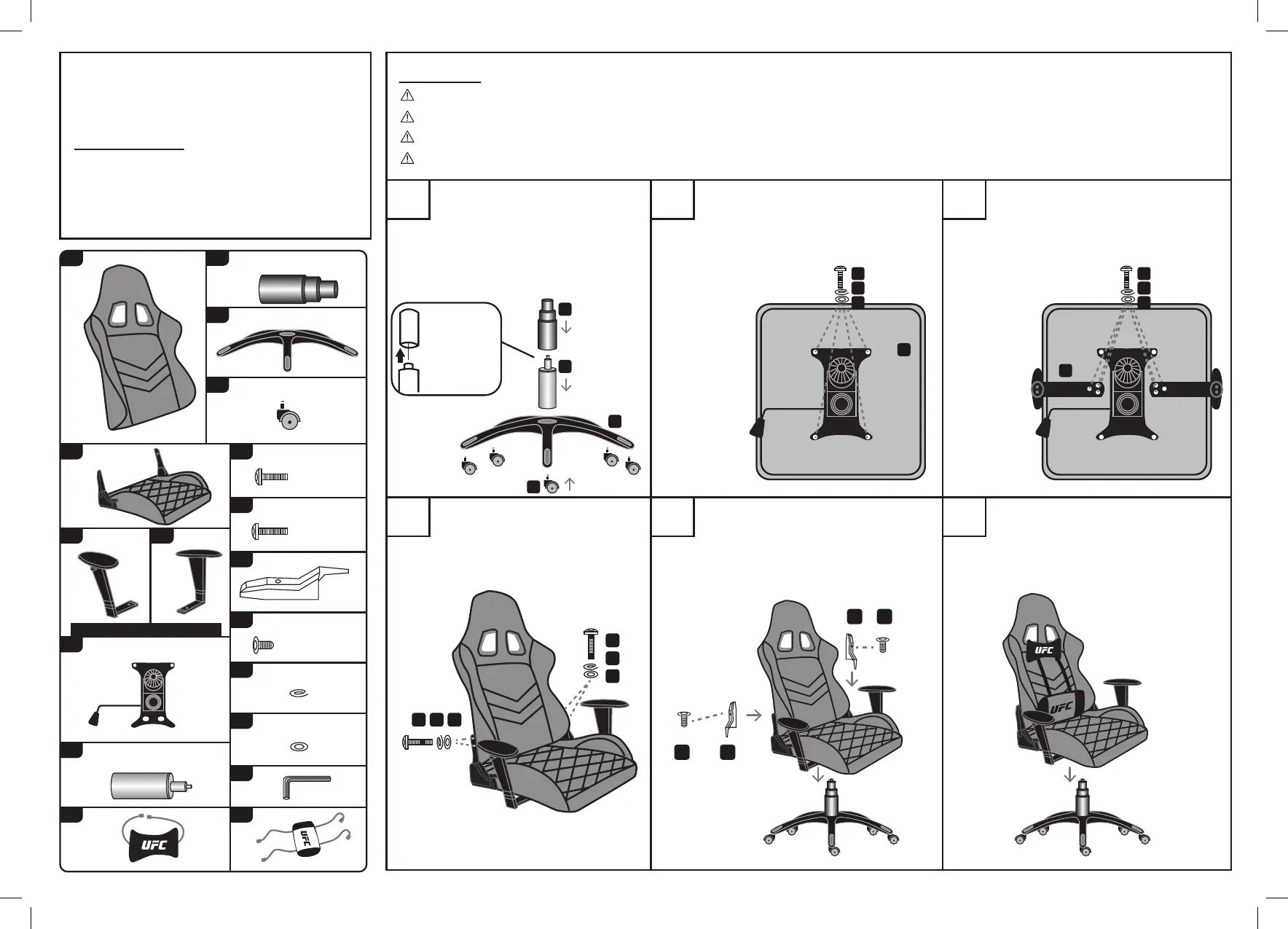

LISTE DES PIÈCES
ATTENTION : Avant de commencer
l'assemblage, assurez-vous que
toutes les pièces sont incluses et en
bon état.
Dossier x1 Cache en plastique
(ensemble) x1
Piétement en étoile x1
Roulette x 5
Vis (Bras, méc.) x10
Vis (Dossier) x4
Assise x1
Mécanisme x1
Ascension par poussée
de gaz x 1
Bras droit x 1
Bras gauche x 1
Cache x2
x14
x14
Vis (Dossier) x2
M8x25 MM
M8x20 MM
M6x14 MM
ATTENTION :
Suivez les instructions, étape par étape.
Pour éviter les désalignements, laissez les vis desserrées et ne les serrez que lorsqu'elles sont toutes insérées à leur place respective.
Ne serrez pas trop et ne forcez pas sur les vis car elles pourraient casser, fendre ou endommager le filetage des trous.
Le fait d'utiliser des vis de mauvaise taille sur une pièce pourrait endommager la vis ou la pièce.
RETIREZ D'ABORD LE CACHE EN
PLASTIQUE DU HAUT DE LA
CARTOUCHE DE GAZ (E) ET JETEZ-LE.
Insérez ensuite en les poussant avec force les
roulettes (H) dans la base (G). Enfin, placez le
dispositif d'ascension par poussée de gaz au
centre de la base et recouvrez-le avec (F).
Placez l'assise (B) avec l'arrière orienté vers
vous, tel qu'illustré. À l'aide des vis (I) et des
rondelles (M) et (N), fixez le mécanisme (D)
sur l'assise, avec la poignée tournée vers votre
GAUCHE.
Une fois l'assise positionnée comme sur le
schéma, montez l'accoudoir DROIT (CR) sur
la GAUCHE et l'accoudoir GAUCHE sur la
DROITE à l'aide des vis (I) et des rondelles
(M) et (N).
À l'aide des vis (J) et des rondelles
(M) et (N), montez le dossier (A) sur
les supports métalliques de l'assise.
Fixez les caches (K) aux supports métalliques
à l'aide de vis (L). Ensuite, placez le dessus
de la chaise sur la base en veillant à ce que
l'extrémité du dispositif d'ascension par
poussée de gaz entre dans le trou du
mécanisme.
Attachez le support de tête (P) en haut et
le support lombaire (Q) en bas du
dossier, tel qu'illustré. Réglez les
supports en fonction de vos besoins.
K L
K L
« Gauche »/« Droite » s'entendent en position assise sur le fauteuil.
