F
G
H
A
I
J
K
L
M
N
O
Q
B
CR
D
E
P
CL
1 2 3
4 5 6
F
E
G
H
RIMUOVERE E
GETTARE IL
TAPPO DI
PLASTICA!
I
M
N
B
(PARTE ANTERIORE)
(PARTE POSTERIORE)
I
M
N
C
(PARTE ANTERIORE)
(PARTE POSTERIORE)
J M N
J
M
N

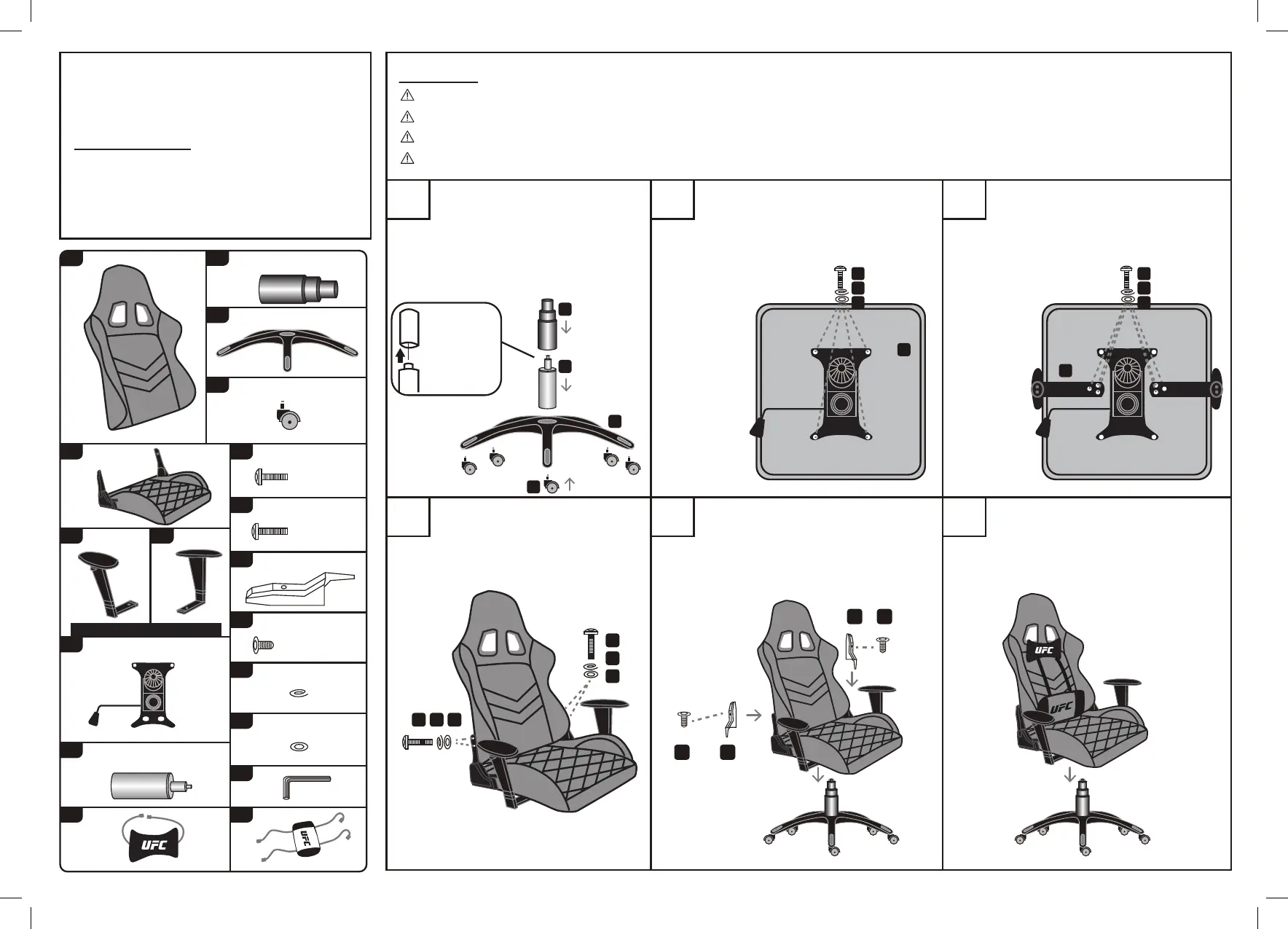

LISTA COMPONENTI
ATTENZIONE: prima di iniziare il
montaggio, assicurarsi che tutte le
parti siano incluse e in buono stato.
1 schienale 1 copertura in plastica
(set)
1 base a stella
5 ruote
10 viti (braccioli, mecc.)
4 viti (schienale)
1 sedile
1 meccanismo
1 sollevatore a gas
idraulico
1 bracciolo destro
1 bracciolo sinistro
2 coperture
x14
x14
2 viti (schienale)
M8x25 MM
M8x20 MM
M6x14 MM
ATTENZIONE:
Seguire attentamente le istruzioni, passo dopo passo.
Per evitare disallineamenti, lasciare le viti allentate e non serrarle finché non sono tutte al loro posto.
Non stringere eccessivamente o forzare le viti in quanto potrebbero rompersi, spanarsi o danneggiare le filettature dei fori.
L'uso di viti di dimensioni errate su un componente potrebbe causare danni alla vite o al componente stesso.
RIMUOVERE E GETTARE IL TAPPO DI
PLASTICA DALLA PARTE SUPERIORE
DELLA MOLLA A GAS (E).
Quindi inserire le rotelle (H) nella base (G) con
forza. Infine, posizionare il sollevatore a gas al
centro della base e coprirlo con (F).
Posizionare il sedile (B) con lo schienale di fronte
come mostrato nella figura. Utilizzando le viti (I) e
le rondelle (M) e (N), montare il meccanismo (D)
sul sedile con la maniglia rivolta verso SINISTRA..
Con il sedile posizionato come mostrato nella
figura, montare il bracciolo DESTRO (CR) a
SINISTRA e il bracciolo SINISTRO a DESTRA
utilizzando le viti (I) e le rondelle (M) e (N).
Utilizzando le viti (J) e le rondelle (M)
e (N), assemblare lo schienale (A)
alle staffe metalliche sul sedile.
Fissare le coperture (K) alle staffe metalliche
utilizzando le viti (L). Quindi posizionare la parte
superiore della sedia sopra la base assicurandosi
che la punta del sollevatore a gas entri nel foro
del meccanismo.
Legare il cuscino cervicale (P) alla parte
superiore e il cuscino lombare (Q) alla
parte inferiore dello schienale come
mostrato nella figura. Regolare i cuscini in
base alle proprie esigenze.
K L
K L
Sinistra/Destra quando si è seduti sulla sedia.
