F
G
H
A
I
J
K
L
M
N
O
Q
B
CR
D
E
P
CL
1 2 3
4 5 6
F
E
G
H
RETIRA Y
DESECHA LA
TAPA DE
PLÁSTICO
I
M
N
B
(FRENTE)
(DORSO)
I
M
N
C
(FRENTE)
(DORSO)
J M N
J
M
N

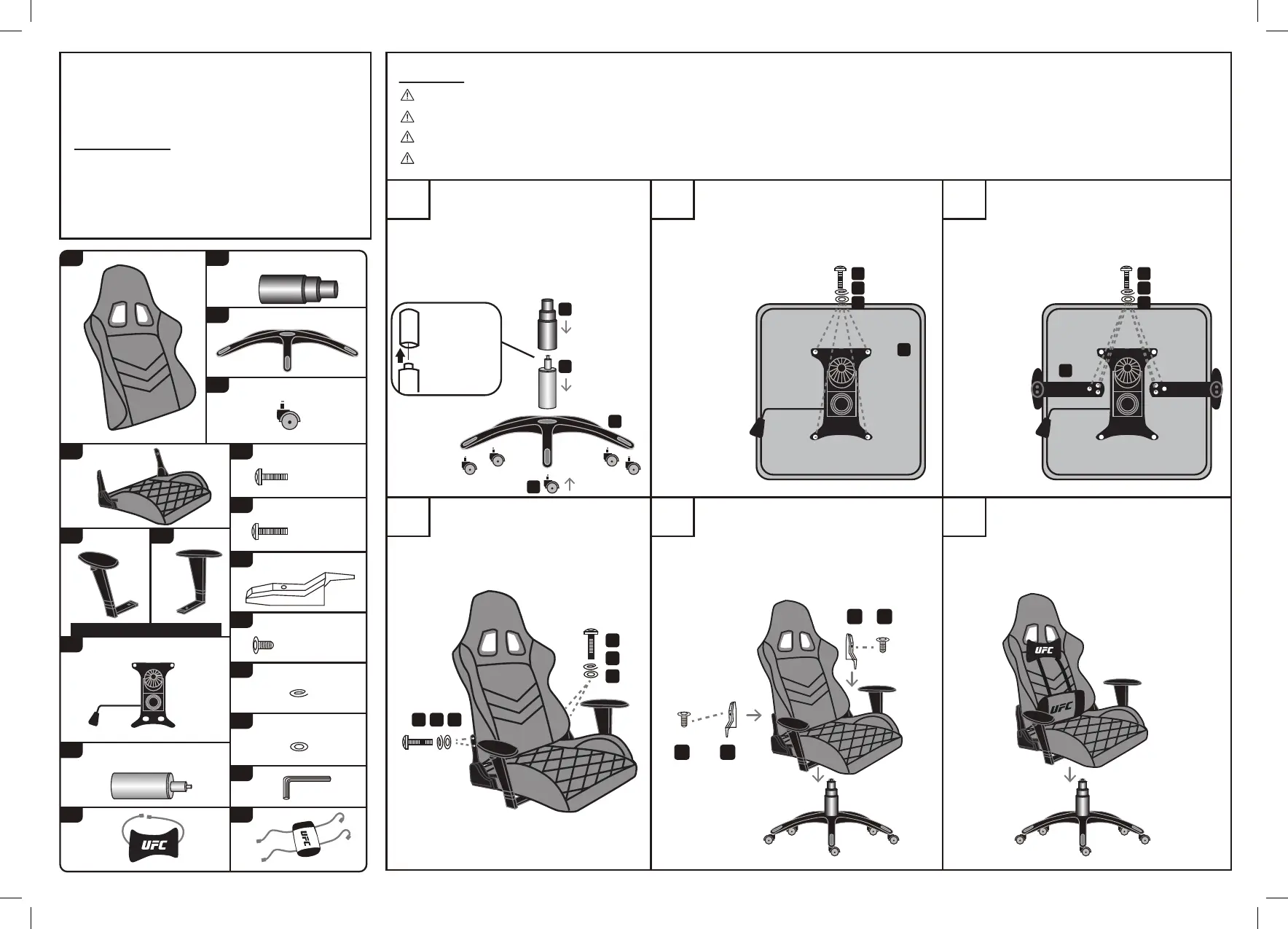

LISTA DE PIEZAS
ATENCIÓN: Antes de comenzar el
montaje, asegúrate de que todas
las piezas están incluidas y en buen
estado.
1 Respaldo 1 cubiertas de plástico
(juego)
1 base de 5 estrellas
5 ruedas
10 tornillos (brazos, mec.)
4 tornillos (respaldo)
1 asiento
1 mecanismo
1 elevador de gas
hidráulico
1 brazo derecho
1 brazo izquierdo
2 cubiertas
x14
x14
2 tornillos (respaldo)
M8x25 MM
M8x20 MM
M6x14 MM
ATENCIÓN:
Sigue las instrucciones paso a paso.
Para que la alineación sea correcta, deja los tornillos sueltos y no los aprietes hasta que todos estén en su lugar correspondiente.
No aprietes ni fuerces demasiado los tornillos, ya que podrían romperse, desprenderse o dañar las roscas de los orificios.
El uso de tornillos de tamaño incorrecto en una pieza podría dañar el tornillo o la pieza.
PRIMERO RETIRA Y DESECHA EL TAPÓN
DE PLÁSTICO DE LA PARTE SUPERIOR DEL
CILINDRO DE GAS (E).
A continuación, inserta las ruedas (H) en la
base (G) haciendo fuerza. Por último, coloca el
elevador de gas en el centro de la base y
cúbrelo con (F).
Coloca el asiento (B) con el respaldo mirando
hacia ti, tal como se muestra. Con los tornillos (I),
y las arandelas (M) y (N), monta el mecanismo
(D) en el asiento con el asa mirando hacia tu
IZQUIERDA.
Con el asiento colocado como se muestra,
monta el reposabrazos DERECHO (CR) en el
IZQUIERDO y el reposabrazos IZQUIERDO en
el DERECHO utilizando tornillos (I) y arandelas
(M) y (N).
Con los tornillos (J) y las arandelas
(M) y (N), monta el respaldo (A) en
los soportes metálicos del asiento.
Fija las tapas (K) a los soportes metálicos con
tornillos (L). A continuación, coloca la parte
superior de la silla sobre la base asegurándote
de que la punta del elevador de gas entra en el
agujero del mecanismo.
Coloque la almohada para la cabeza (P)
en la parte superior y la almohada lumbar
(Q) en la parte inferior del respaldo, tal
como se muestra. Ajusta las almohadas
como más te guste.
K L
K L
Por izquierda/derecha se entiende al sentarse en la silla.
