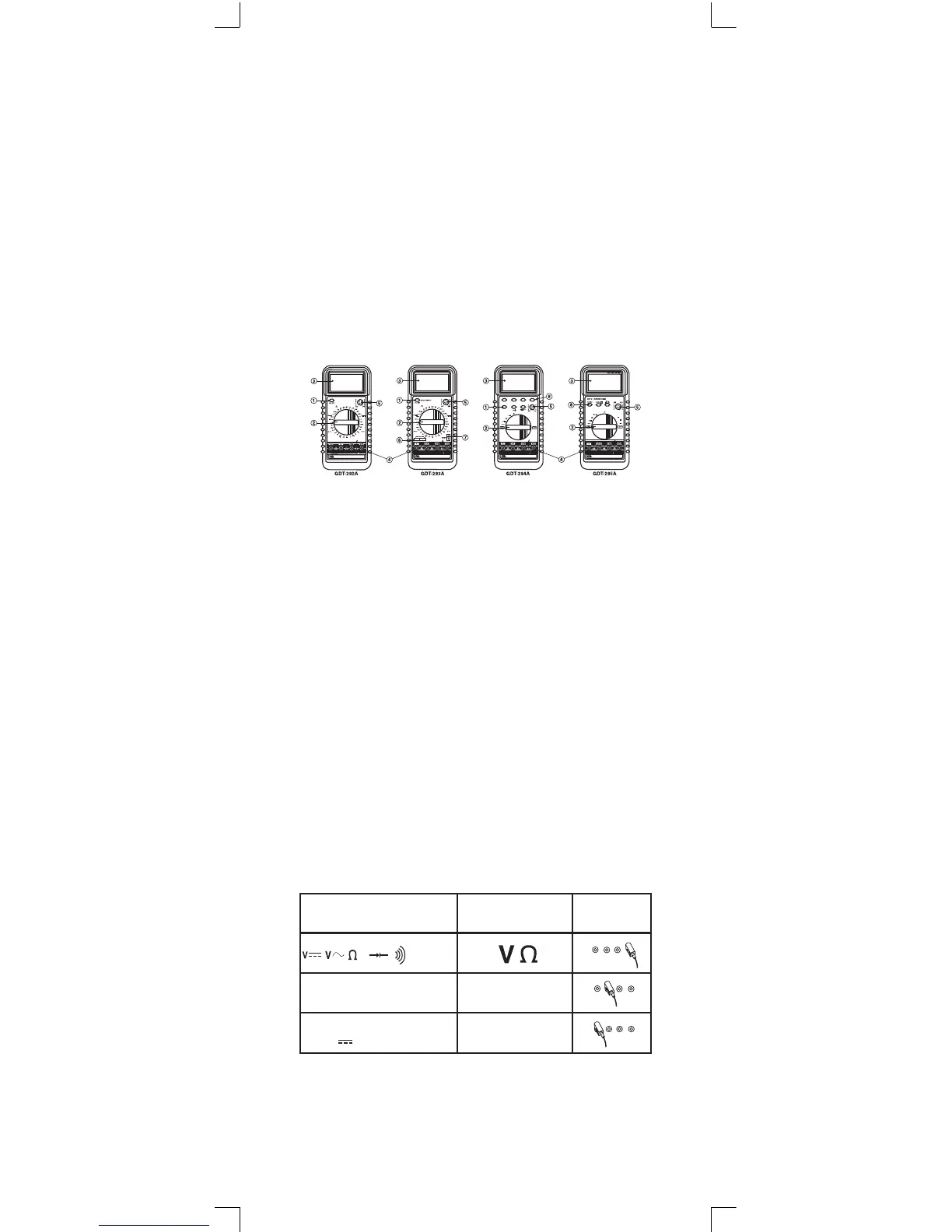

Funktionen
1. „ON - OFF“ Taste
2. Funktionsauswahl-Drehschalter
3. LCD Anzeigefeld
4. Eingangsbuchsen
5. Transistoren-Testfassung
6. Transistor-Testfassung (nur GDT-293A)
7. Eingangsbuchse für Temperaturmodul (nur GDT-293A)
8. Funktionstasten (nur GDT-294A und GDT-295A) Bereich
“Up”, Bereich “Down” Data Hold, Autoranging
10A MAX
FUSED
300mAMAX
FUSE
D
1000V DC
750VAC
Hz
hFE
nF
uA
mA
A
10 MAX
UNFUSE
D
400mAMAX
FUSED
1000V DC
750VA
C
UP
DOWN
AUTO
DATA
POWER
400uA
hFE
40mA
400mA
10A
4mA
Bedienung
„ON-OFF“ Taste (Modelle 292A, 293A, 294A)
Taste zum Ein bzw. Ausschalten des Messgerätes. Das
Gerät schaltet sich bei Nichtbenutzung nach ca. 30-40 min.
automatisch ab. Wiedereinschalten durch einmaliges drücken
auf die „ON / OFF“- Taste. Das Modell 295A ist nur über das
Einstellras ein- bzw. auszuschalten.
Eingangsbuchsen
Dieses Messgerät verfügt über 4 abgesicherte Eingangsbuch-
sen. Die Überlastgrenzen sind auf dem Gerät aufgelistet.
Während des Gebrauchs immer die schwarze Messleitung in
der COM-Buchse belassen. Stecken Sie die rote Testleitung in
die, je nach ausgewähltem Bereich, zugehörige Buchse. Bitte
Tabelle beachten.
Funktion Rote Messleitung Verbindung
HZ,Hfe
µA, mA, F mA
A~, A A
4
