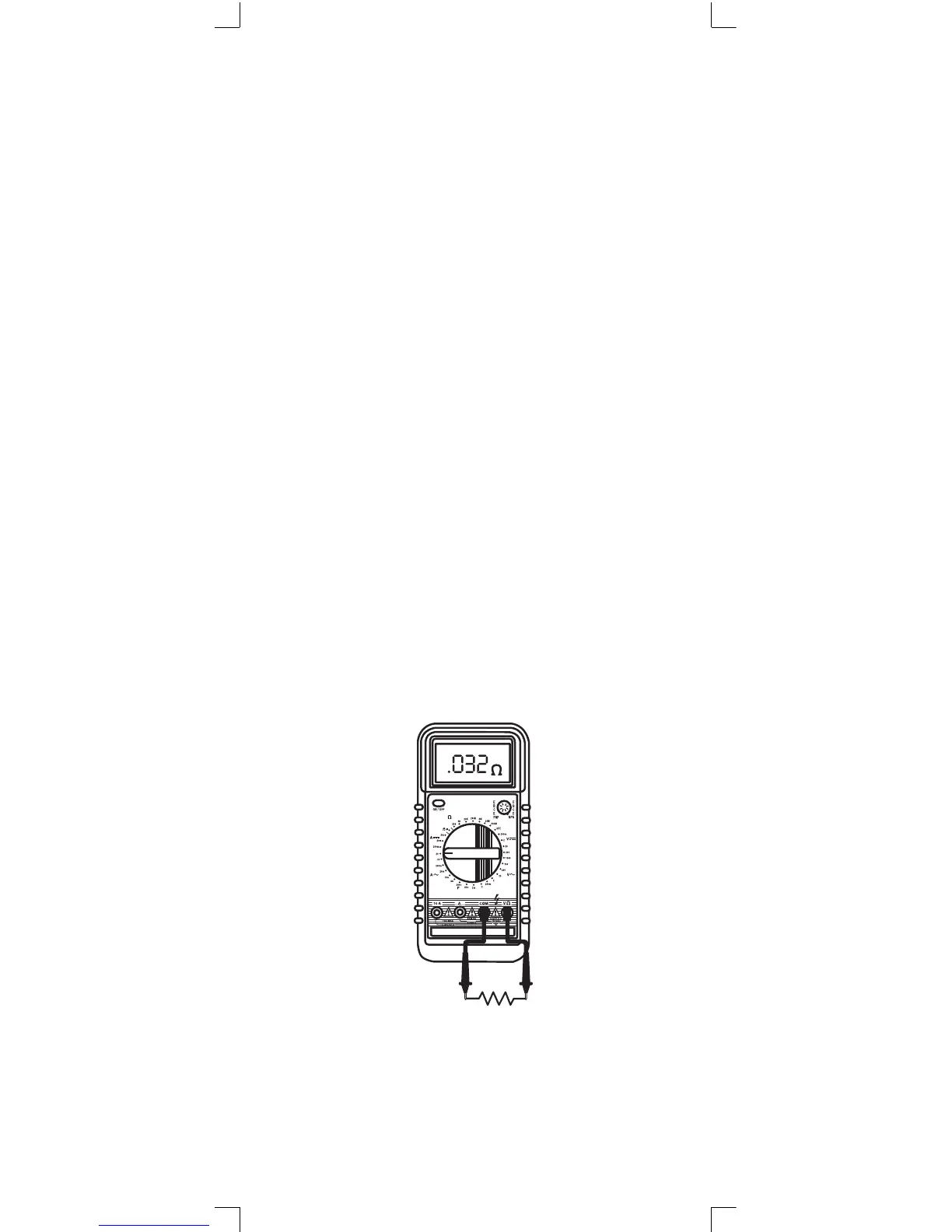

Mesure de résistance Ω
1. Connecter le conducteur de test noir sur le jack COM et le
conducteur de test rouge sur le jack V/Ω. NOTE : La polarité
de la connexion du conducteur rouge est positive (+).
2. Régler le commutateur de fonction sur la gamme Ω à utili
ser et connecter les conducteurs de test sur la résistance à
mesurer.
NOTE :
1. Si la résistance mesurée dépasse la valeur maximum de
la gamme choisie, ou si l‘entrée n‘est pas connectée, une
indication de dépassement supérieur de la gamme (chiffre
„1“ ou „OL“) sera affichée.
2. Lors de la vérification d‘une résistance en circuit, s‘assurer
que le circuit sur lequel le test est fait n‘est pas sous
tension et que tous les condensateurs ont été entièrement
déchargés.
3. Lors de mesure de haute résistance, l‘affichage du testeur
peut prendre quelques secondes pour se stabiliser. Ceci
est normal.
4. Pour les modèles 292A et 293A sur la gamme de 200MΩ,
le chiffre affiché est d‘environ 1 quand les conducteurs
de test sont court-circuités. Ce résultat doit être soustrait
des résultats mesurés. Par exemple, quand on mesure
une résistance 100MΩ, l‘affichage sera 101.0 et le résultat
correct de la mesure doit être 101.0 - 1.0 = 100.0 MΩ.
48
