Contrôle de transistors hFE
1. Régler le commutateur de fonction sur la position hFE.
2. Identifier si le transistor est du type NPN ou PNP et localiser
l‘émetteur, la base et le conducteur collecteur. Insérer les
conducteurs du transistor à contrôler dans les bons trous
de la douille de contrôle sur le panneau avant.
3. L‘affichage à cristaux liquides montre la valeur hFE approxi-
mative à la condition de contrôle du courant de base 10µA
et VCE 3,2V.
Mesure de la capacité (seulement sur les modèles GDT-
293A et GDT-295A)
1. Régler le commutateur de fonction sur la position nF ou µF à
utiliser.

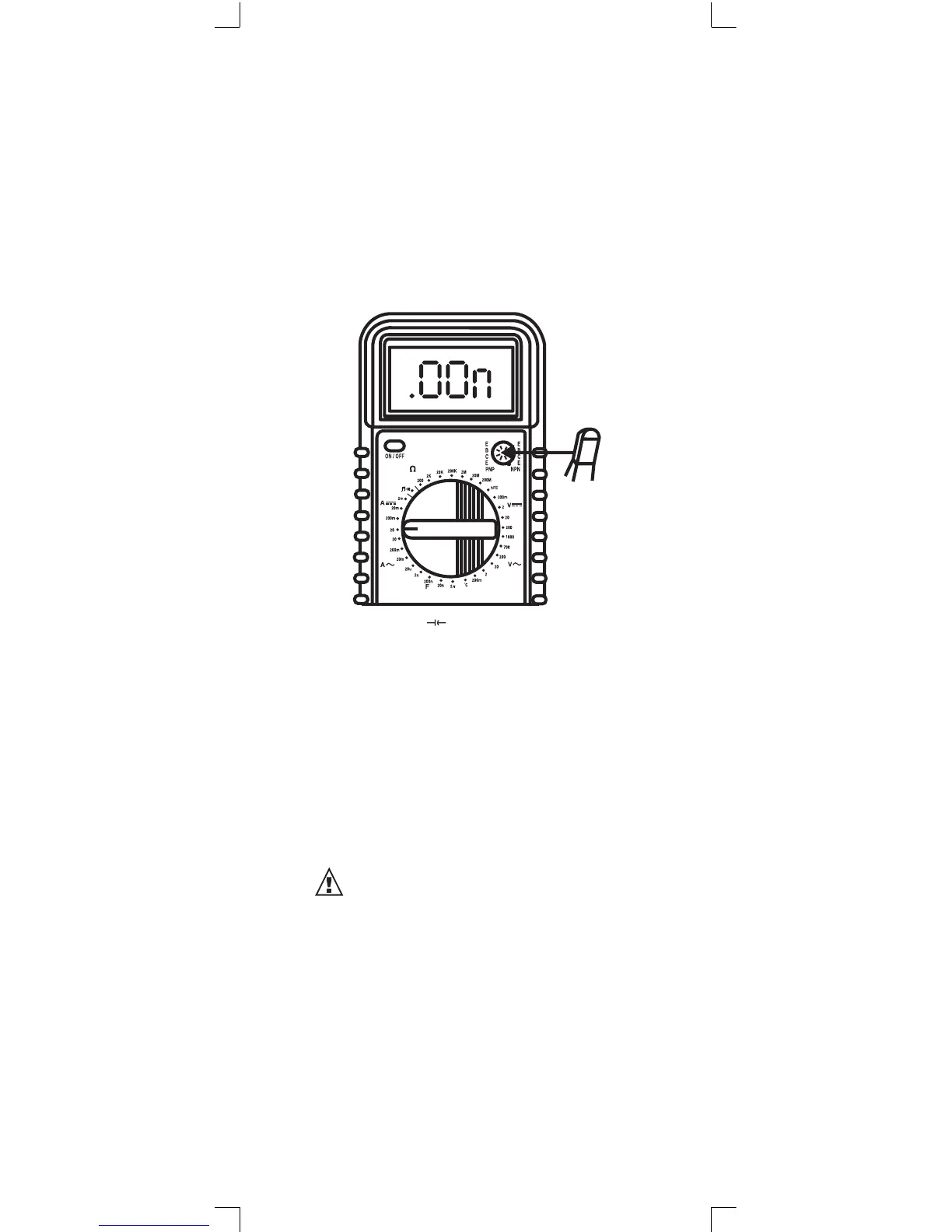

2. Pour le modèle GDT-293A, insérer les conducteurs du
condensateur dans le terminal marqué „Cx“ ou connecter
les conducteurs noir et rouge sur le condensateur. Vérifier
la bonne polarité.
3. Pour le modèle GDT-295A, connecter le conducteur de test
noir sur le jack COM et le conducteur de test rouge sur
l‘entrée marquée „Cx“. Note : La polarité de la connexion
du conducteur rouge est positive (+).
Note :
1. Lors de la vérification d‘un condensateur en circuit,
s‘assurer que le circuit n‘est pas sous tension et que tous
les condensateurs ont été entièrement déchargés.
2. Pour le modèle 295A, seules deux gammes de mesure
de capacité choisies manuellement (326nF, 32,6µF) sont
offertes.
3. Si le bouton de contrôle de gamme est utilisé pour cette
fonction de mesure, le point décimal peut être mal placé.
4. Dans la gamme nF, quand le condensateur à mesurer n‘est
pas connecté sur les conducteurs de test, l‘affichage à cris-
taux liquides peut ne pas afficher zéro mais quelques chiff-
res. Soustraire ces chiffres des résultats mesurés.
50
