Testen van de doorverbinding (hoorbaar)
1. Sluit de zwarte meetdraad aan op de COM-contactbus en de
rode meetdraad op de V/Ω-contactbus.
NB:
De polariteit van de rode meetdraadverbinding is positief (+).
2. Zet de bereikschakelaar in de positie / . Bij model
GDT-295A is het nodig om de functieknop / in te
drukken om te schakelen tussen de testmodi doorverbin-
ding of Diode.

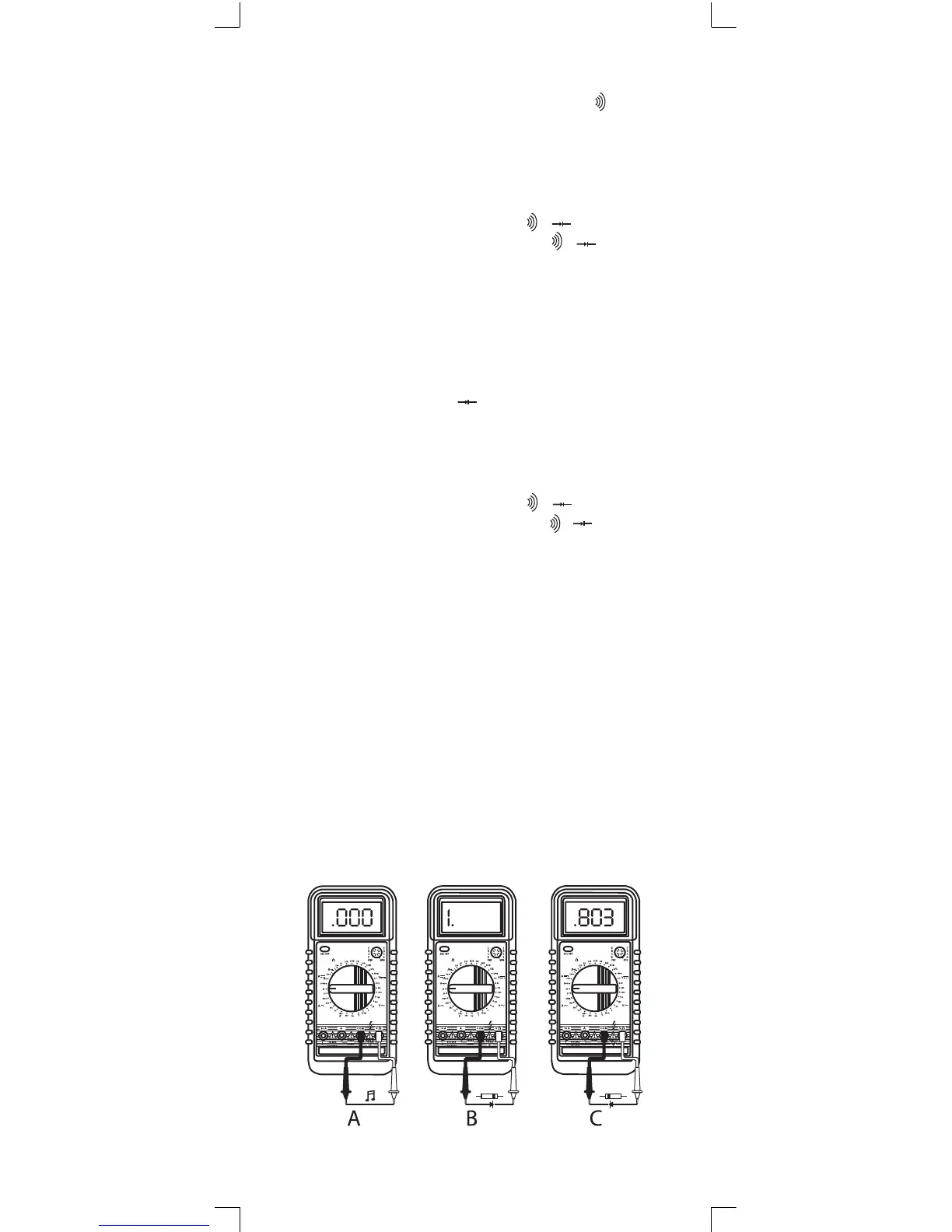

3. Verbind de meetdraden over de te testen zekering of draad,
zoals in schema A is aangegeven.
4. Als er doorverbinding bestaat (d.w.z. een
weerstand < 50 Ω), klinkt er een ingebouwde zoemer.
Het testen van diodes
1. Sluit de zwarte meetdraad aan op de COM-contactbus en de
rode meetdraad op de V/Ω/F-contactbus. NB: De polariteit
van de rode meetdraadverbinding is positief (+).
2. Zet de bereikschakelaar in de positie / . Bij model
GDT-295A is het nodig om de functieknop / in te
drukken om te schakelen tussen de testmodi doorverbin-
ding of Diode.
3. Verbind de meetdraden over de diode zoals aangege-
ven in schema B en C. Voor een goede siliconen diode is
de voorwaartse spanningsval ongeveer 0,6 V. De omgekeer-
de polariteit wordt afgelezen als een onderbroken circuit
(OL).
