Prueba de continuidad (Audible)
1. Conecte el conductor de prueba negro al enchufe COM y el
conductor de prueba rojo al enchufe V/Ω.
NOTA: La polaridad de la conexión del conductor de prueba
rojo es positiva (+).
2. Coloque el selector de escalas en la posición / . Para
el modelo GDT-295A, es necesario oprimir el botón de
funciones / para seleccionar entre el modo de conti-
nuidad o de prueba del diodo.

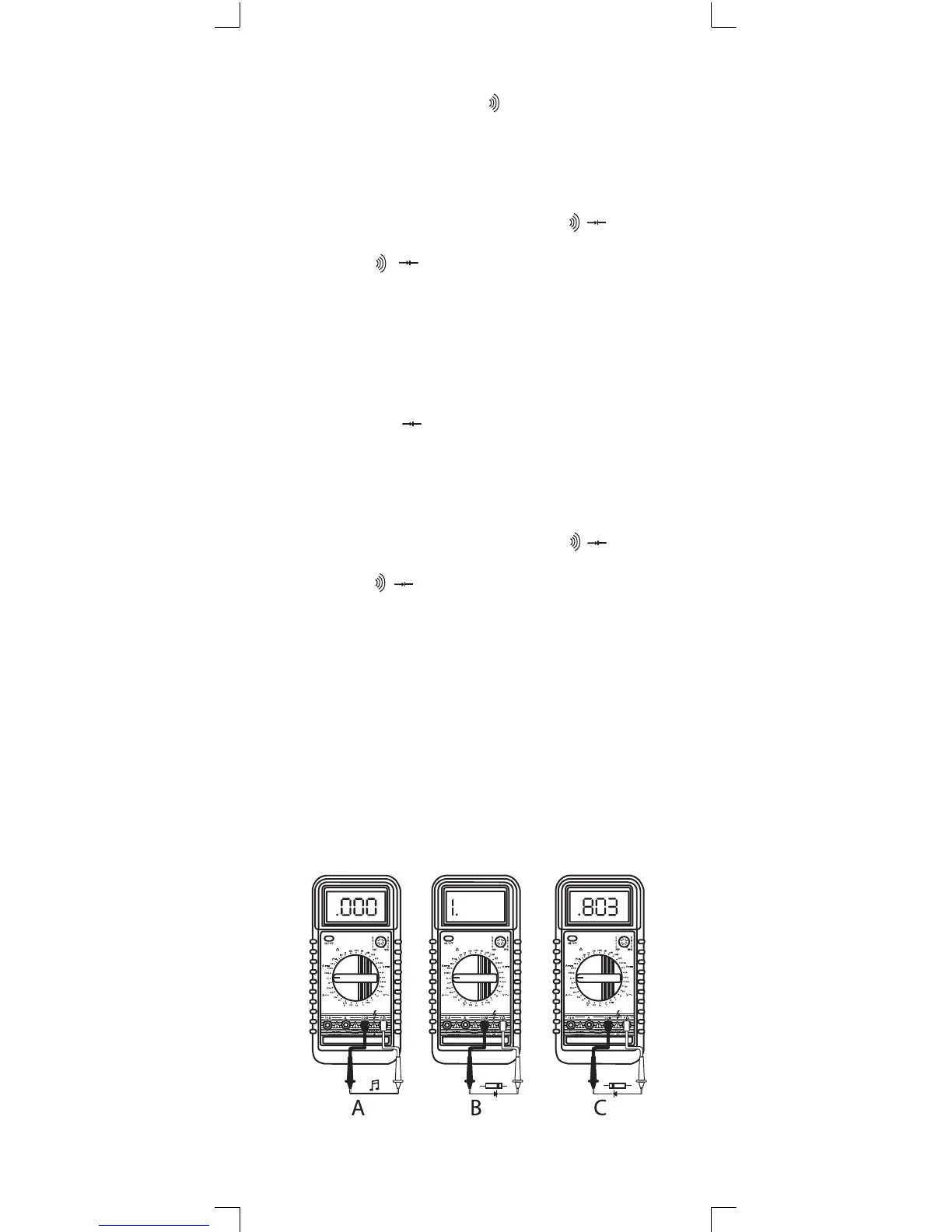

3. Conecte los conductores de prueba en paralelo con el
fusible o cable que se va a probar, como se muestra en el
diagrama A.
4. Si existe continuidad (es decir, resistencia < 50Ω), sonará
el zumbador incorporado.
Prueba de diodos
1. Conecte el conductor de prueba negro al enchufe COM
y el conductor de prueba rojo al enchufe V/Ω/F.
NOTA: La polaridad de la conexión del conductor rojo es
positiva (+).
2. Coloque el selector de escalas en la posición / . Para
el modelo GDT-295A, es necesario oprimir el botón de
funciones / para seleccionar entre el modo de conti-
nuidad o de prueba del diodo.
3. Conecte los conductores en paralelo con el diodo, como se
muestra en los diagramas B y C. En un diodo de silicio
bueno, la caída de tensión directa es de aproximadamente
0,6 voltios. La polaridad invertida se leerá como un circuito
abierto (OL).
35
