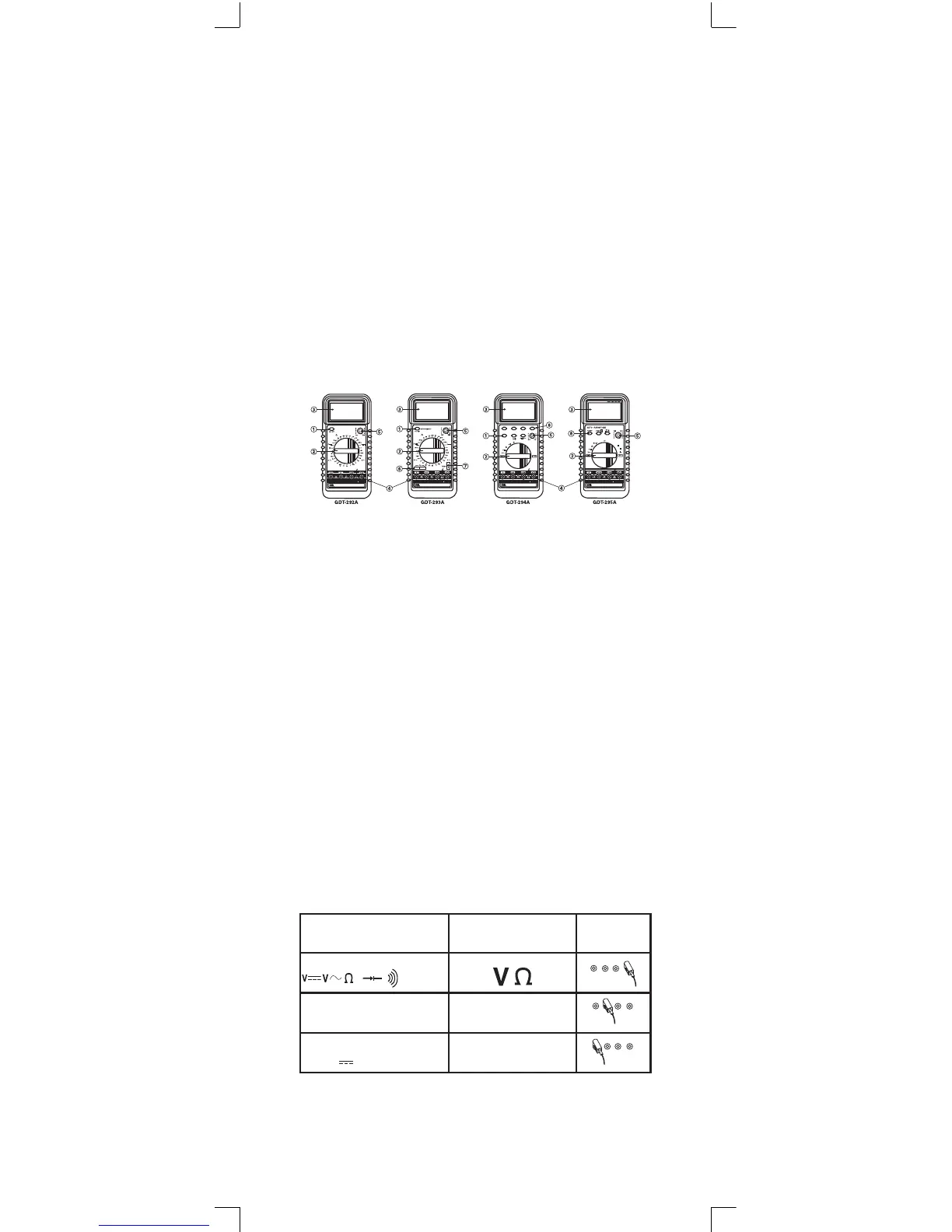

Fonctions du testeur
1. Bouton MARCHE-ARRET [ON/OFF]
2. Commutateur sélecteur fonction/gamme
3. Affichage à cristaux liquides
4. Jacks d‘entrée
5. Douille de contrôle des transistors
6. Douille de mesure des condensateurs (sur modèle GDT-
293A seulement)
7. Douille de mesure de la température (sur modèle GDT-293A
seulement)
8. Boutons de fonction (sur modèles GDT-294A et GDT-295A
seulement) Monter [UP] gamme, „Descendre“ [DOWN]
gamme, Retenue de données, Gammes automatiques
Instructions d‘utilisation
Bouton MARCHE-ARRET [ON-OFF] (Modèles 292A, 293A, 294A)
Utiliser ce bouton pour mettre le testeur en marche [ON] ou
pour l‘arrêter [OFF]. Une fonction de commutation d‘arret
automatique est prévue pour prolonger la durée utile de la
batterie. Si aucune entrée ne se produit sous 30 à 40 minutes,
le testeur s‘arrête automatiquement. Pour le remettre en mar-
che, appuyer une fois sur ce bouton. Le modèle 295A se met
en marche ou à l‘arrêt avec l‘interrupteur rotatif de fonction
uniquement.
Jacks d‘entrée
Ce testeur a quatre jacks d‘entrée qui sont protégés contre la
surcharge jusqu‘aux limites indiquées sur le testeur. Pendant
l‘usage, toujours connecter le conducteur de test noir sur le
jack COM ; connecter le conducteur de test rouge sur l‘autre
jack approprié suivant la fonction choisie. Voir le tableau ci-
dessous.
Fonction Conducteur rouge Connexion
HZ, Hfe
µA, mA, F mA
A~, A A
46
