Korg Pitchblack Custom User Manual

Ajustar la calibración
El Pitchblack Custom viene de fábrica con una calibración de A=440 Hz. Si es necesario puedes
ajustarlo dentro del rango de 436–445 Hz.
1 Pulsa el botón CALIB.
El valor actual de calibración parpadeará durante varios segundos en el visor de nombre
de nota (Iluminado → Parpadeante).
2 Mientras se ve el valor actual de calibración en la pantalla de nombre de nota, pulsa
otra vez el botón CALIB para ajustar el valor.
Cada vez que pulses el botón CALIB irás avanzando por los siguientes valores.
0: 440 Hz, 1: 441 Hz, 2: 442 Hz, 3: 443 Hz, 4: 444 Hz, 5: 445 Hz, 6: 436 Hz, 7: 437 Hz,
8: 438 Hz, 9: 439 Hz
3 Cuando hayas elegido el valor de calibración deseado, espera aproximadamente dos
segundos sin pulsar ningún botón.
El nuevo valor parpadeará tres veces en el visor de nombre de nota indicando que se ha
hecho la calibración. El Pitchblack Custom volverá automáticamente al modo de anación.
 Elvalordecalibraciónquedaráenmemoriaaunqueseapagueelequipo.Sinembargo,volverá
alvalordefábrica(440Hz)sisequitalabateríaosedesenchufaeladaptador.Además,este
ajustevolveráalvalordefábricasiunadaptadornoconectadoaunatomadeCAseconectaal
anador,aunquelabateríaestéinstalada.
Elegir el modo de visualización
El Pitchblack Custom te permite elegir entre cuatro modos de visualización. El valor de
fábrica es el modo Normal A.
1 Pulsa el botón DISPLAY.
El valor actual parpadeará durante varios segundos en el visor de nombre de nota (Ilu-
minado → Parpadeante).
2 Mientras se ve el valor actual de en la pantalla de nombre de nota, pulsa otra vez el
botón DISPLAY para ajustar el modo de visualización.
Cada vez que pulses el botón DISPLAY irás avanzando por los siguientes cuatro valores.
1: Normal A
Ana tu instrumento hasta que se ilumine el LED verde en el medidor LED. Los LED
azules en la parte superior se iluminarán si el tono es alto, y los LED azules en la parte
inferior se iluminarán si el tono es bajo.
El tono
es agudo
.
Afinado.
El tono
es grave.
2: Estroboscópico
Ana tu instrumento hasta que los LED dejen de operar. Debido a que el medidor estro-
boscópico tiene una mayor precisión, te permite realizar una mejor anación. Los LED se
iluminan desde la parte inferior a la superior si el tono es alto, y desde la parte superior
a la inferior si el tono es bajo.
El tono
es agudo.
Afinado.
El tono
es grave.
3: Semi-estroboscópico
Ana tu instrumento hasta que los LED dejen de operar y solo quede iluminado el LED
verde. Los LED azules en la parte superior emitirán un pulso estroboscópico si el tono es
alto, y los LED azules en la parte inferior emitirán un pulso estroboscópico si el tono es
bajo. Cuando el tono esté anado, solo quedará iluminado el LED verde.
El tono
es agudo.
Afinado.
El tono
es grave.
4: Normal B
Ana tu instrumento hasta que todos los LED azules inferiores y el LED verde estén
iluminados. Si el tono es alto, los LED azules superiores también se iluminarán.
El tono
es agudo.
Afinado.
El tono
es grave.
3 Después de elegir el modo de visualización que quieres usar, espera aproximadamente
dos segundos sin pulsar ningún botón.
El visualizador de nombre de nota parpadeará dos veces, el modo de visualización quedará
jado, y el Pitchblack Custom volverá automáticamente a modo de anación.
 Elvalordevisualizaciónquedaráenmemoriaaunqueseapagueelequipo.Sinembargo,volverá
alvalordefábrica(NormalA)sisequitalabateríaosedesenchufaeladaptador.Además,este
ajustevolveráalvalordefábricasiunadaptadornoconectadoaunatomadeCAseconectaal
anador,aunquelabateríaestéinstalada.
Especicaciones
Escala: 12 notas, temperamento igual
Rango de detección: E0 (20,60 Hz)–C8 (4186 Hz)
Rango de calibración: A4 = 436–445 Hz (pasos de 1 Hz)
Precisión de la detección: +/-0,1 cent
Impedancia de entrada: 1 M-ohm (anador encendido)
Alimentación: Una batería de 9 V (6F22/6LR61) o un adaptador de CA
(9 V,
, 600 miliamps o más)
Duración de la batería: Aproximadamente 15 horas (6F22) de uso continuado con el
anador encendido (entrada A4 continua, modo de visuali-
zación: Normal A).
Consumo de corriente: Máximo 40 mA
Dimensiones (An. x Pr. x Al.): 67 mm x 113 mm x 45 mm (incluyendo el pie de goma)
Peso: 286 g (batería incluidas)
Elementos incluidos: Una pila de 9 V (6F22)
Opcional (se vende por separado): Adaptador de CA (9 V,
, 600 miliamperios)
* La apariencia y las especicaciones pueden cambiar para introducir mejoras sin aviso previo.
Instalar la batería
1 Abre la tapa de la batería que está en la parte inferior del anador.
2 Conecta la batería al clip, asegurándote de que la polaridad es correcta.
3 Instala la batería y cierra la tapa de la batería.
La batería guarda los ajustes que hayas hecho, incluida la calibración y la conguración del
modo de visualización. Si quitas la batería del Pitchblack Custom o se agota, la calibración
volverá al valor de A=440 Hz y el modo de visualización volverá a Normal A.
Cuando la batería se esté agotando, el visor de nombre de nota parpadeará. Si ocurre esto,
instala una nueva batería tan pronto como puedas.

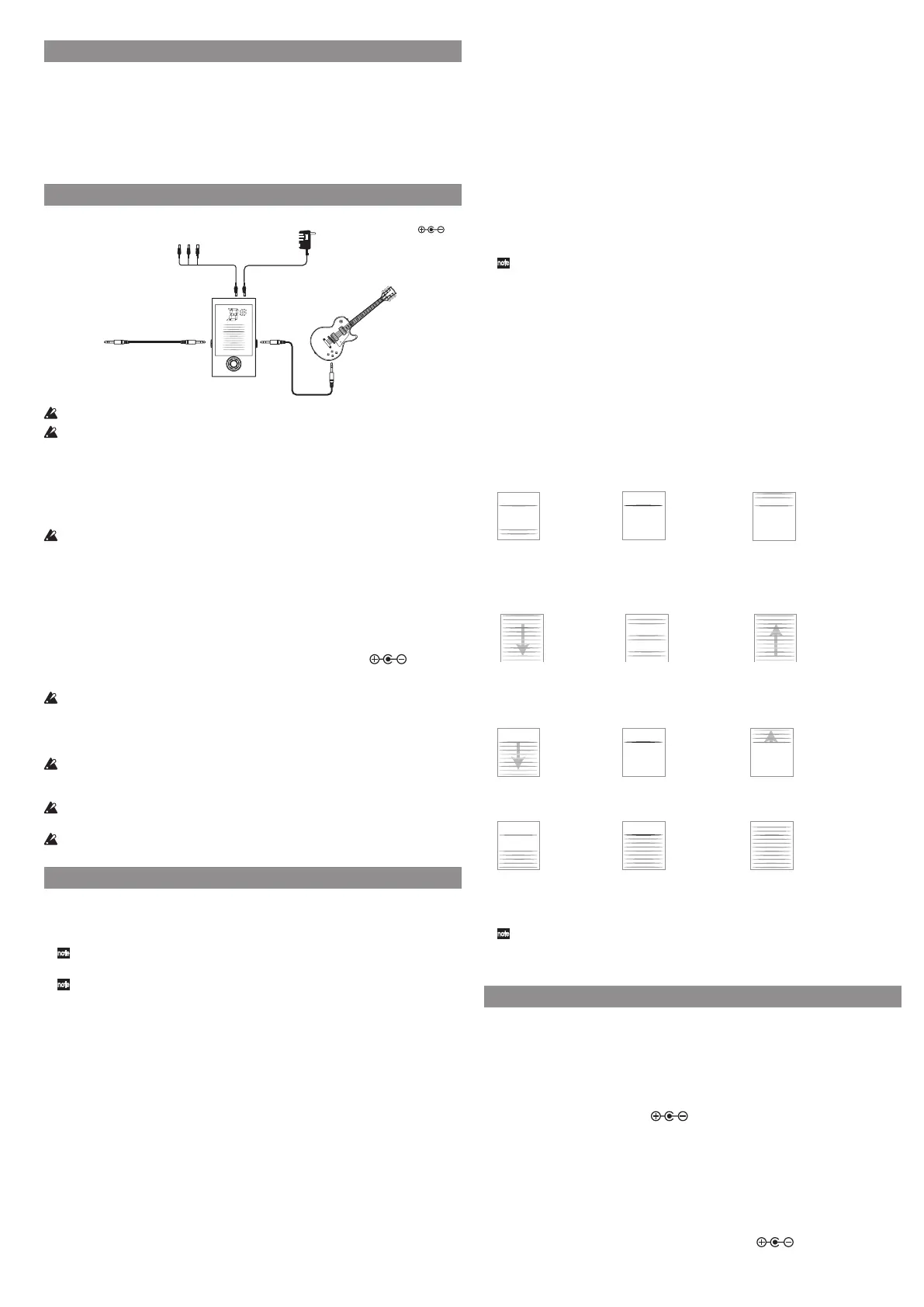

Conexiones
A
los pedales de
efecto o amplis, etc.
Adaptador de CA (9V,
,
600 miliamperios o más,
se vende por separado)
A la salida de CA
A los pedales de efecto
Cable CD
(disponible en tiendas)
Guitarra o bajo
Máximo 200 miliamperios
INPUT
DC 9V IN
DC 9V OUT
BYPASS
Apagatodoslosdispositivosantesdeconectarlosparaevitardañartuequipo.
LosconectoresINPUTyBYPASSsonmono.Nofuncionaránconcablesestéreo(TRS).
Jack INPUT
Conecta un cable de tu instrumento al jack INPUT del anador.
Una vez hecho esto, el valor de calibración parpadeará durante varios segundos en el visor
de nombre de nota.
Al conectar un cable al jack INPUT el equipo se encenderá, pero no estará en modo anación.
Pulsa el interruptor TUNER ON/OFF para pasar a modo anación.
 CuandoseconectauncablealjackINPUT,elanadorseactivaycomienzaaconsumirenergíade
labatería.Paraahorrarbatería,desconectaelcabledelconectorInputcuandonolouses.
Jack BYPASS
Conecta un cable del jack BYPASS a los pedales de efecto o amplicadores, etc. Cuando el
anador está encendido, la señal del jack INPUT se silenciará para la anación silenciosa.
El Pitchblack Custom se diseñó con un circuito Trae Bypass. Cuando el anador no está activo,
tu tono no se verá afectado por ningún circuito.
Jack DC 9 V IN
Si usas un adaptador de CA opcional, asegúrate de que es de 9 voltios ( ) y al menos
600 mA. Usar un adaptador de CA distinto de los recomendados por Korg puede causar mal
funcionamiento o averías.
 CuandoseinsertaunconectoraljackDC9VIN,nosepuedeutilizarlabatería.
Jack DC 9 V OUT
Si usas un adaptador de CA opcional, puedes proporcionar alimentación a más de un pedal
de efecto con un cable de CC, disponible a la venta.
CuandouseselcabledeCC,asegúratedequelacantidadtotaldeconsumodecorrientedelos
pedalesconectadosnoexcedelos200mA.Además,compruebalapolaridaddelospedalesdeefecto
alconectarlos.
NoconecteseladaptadordeCAaljackDC9VOUT.Silohacessepuedeproducirunmalfuncio-
namientooavería.
SiseactivaelPitchblackCustomusandounabatería,nopuedesproporcionaralimentaciónconel
jackDC9VOUT.
Anación
1 Pulsa el interruptor ON/OFF para activar el anador; el Medidor de anación LED se
iluminará.
Debido a que el Pitchblack Custom tiene un circuito True Bypass, sólo se puede anar “en
silencio”, es decir, no oirás tu señal de audio a través de un amplicador, etc.
ElinterruptorTUNERON/OFFsólofuncionasiuninstrumentoestáconectadoalconector
INPUT.
 Sinoserecibeningunaseñaldeaudiodurante4horas,elanadorsedesactivaráautomáticamen-
te.Además,nohabrásalidadesdeeljackBYPASS.Enestecaso,pulsedenuevoelinterruptor
TUNERON/OFFparaactivarelanadorypoderutilizarelinstrumento.
2 Si lo deseas, ajusta la calibración y/o selecciona el modo de visualización. El Pitchblack
Custom viene de fábrica con la calibración en A=440 y el modo de anación jado en
Meter (
→ “Ajustar la calibración” y “Elegir el modo de visualización”).
3 Toca una única nota en tu instrumento y analo hasta que la nota deseada aparezca en
el visor de nombre de nota.
El nombre de nota más cercano a la nota introducida aparece en la pantalla de nombre
de nota.
4 Ana tu instrumento usando el medidor de anación LED.
El método para indicar si tu instrumento está en tono, sostenido o bemol, depende
del modo de visualización que elijas. (
→ “Elegir el modo de visualización”)
5 Tras anar tu instrumento, pulsa el interruptor TUNER ON/OFF para apagar el anador.
El medidor de anación LED se desactiva. Ahora la señal se oirá por el amplicador.
