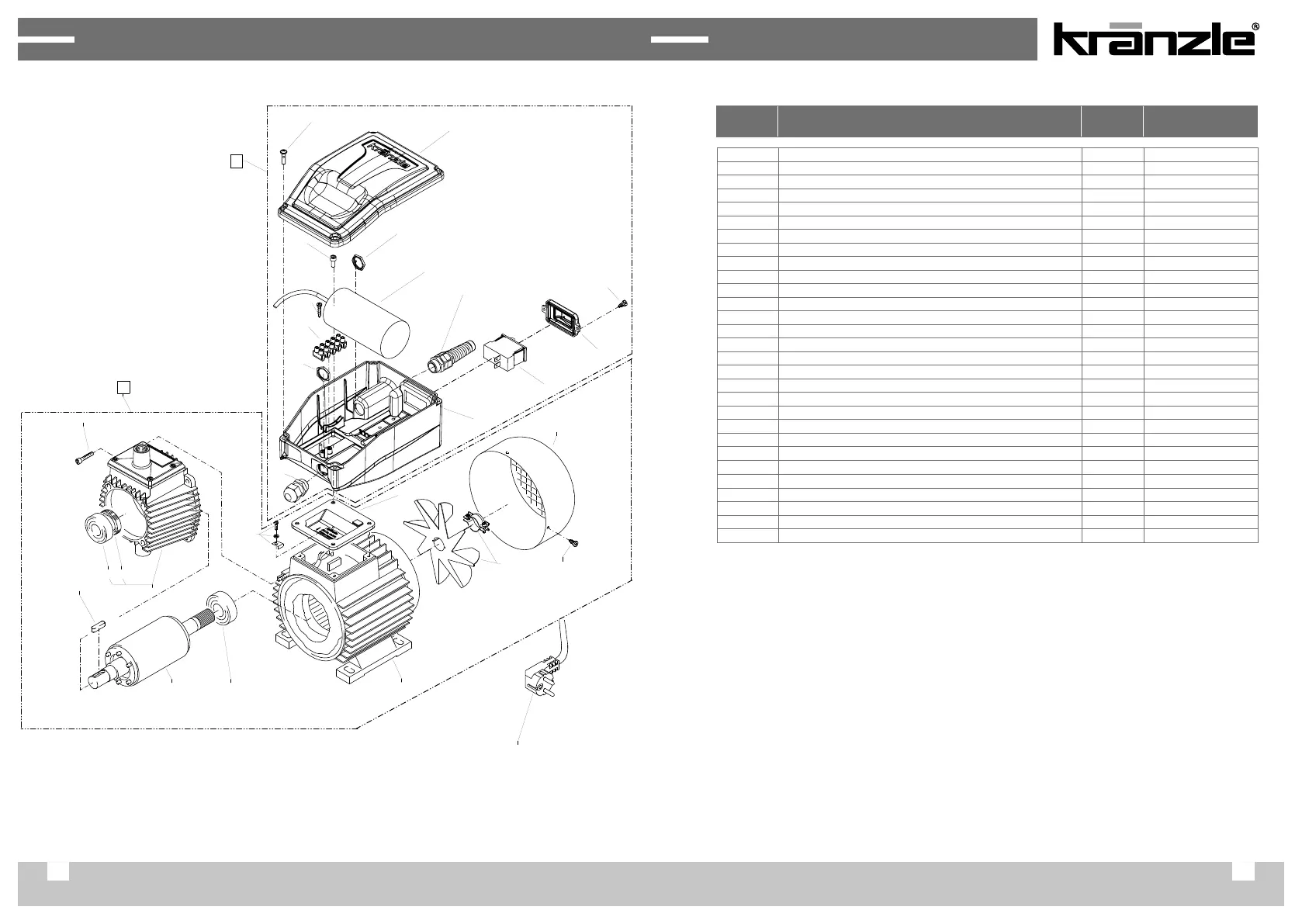

Ersatzteilliste Motor
Spare parts list motor
11
17
18
16
15
28
27
20
13
15
12
21
22
14
29
26
31
30
25
4
3 5 2
9
23
10
24
6 8
1
7
Ersatzteilliste Motor
Spare parts list motor
1 Ölgehäuse mit Dichtung, Deckel
Öldichtung, Schulterlager 1 44501
2 Stator 1 230022
3 Motorwelle mit Rotor 1 43104
4 Passfeder 6 x 6 x 20 1 414831
5 Motor-Lager B-Seite Z-Lager 1 43025
6 Motor-Lager A-Seite Schulterl. 1 43026
8 Öldichtung 25 x 35 x 7 1 41024
9 Lüfterrad 1 41496
10 Lüfterhaube 1 41497
11 Flachdichtung 1 44513
12 Lüsterklemme 5-pol. 1 433261
13 Schaltkasten unterteil 1 411330
14 Schaltkasten Deckel mit Dichtung 1 411340
Dichtung für Schaltkastendeckel 1 411350
15 Gegenmutter PG 11 2 44521
16 Kabelverschraubung PG 11 mit Knickschutz 1 41091
17 Kabelverschraubung PG 11 1 41419
18 Kondensator 80 µF 1 43505
20 Blechschraube 3,5 x 9,5 2 41088
21 Blechschraube 2,9 x 16 2 43036
22 Blechschraube 4,8 x 16 4 40282
23 Blechschraube 3,9 x 9,5 4 41079
24 Erdungsschraube kpl. 1 43038
25 Innensechskantschraube M6 x 30 4 43037
26 Netzkabel für 7,0m, 15A, mit GFI 1 435121
27 Klemmrahmen mit Schalterabdichtung 1 43453
28 Schalter 14,5A 1 43458
Position
No
Bezeichnung
Description
Stck.
Qty.
Bestell-Nr.
Item no.
