Funcionamiento
ADVERTENCIA Asegurarse siempre de que la estación de guía de corte transversal esté jada para evitar el
movimiento mientras se corta.
Seguir el procedimiento indicado en esta sección para empezar a usar la
estación de guía de corte transversal. Los siguientes ejemplos muestran la
colocación de una sierra con hoja a la izquierda.
Las patas Sure-Grip™ ayudan a mantener la estación de guía de corte
transversal en su sitio mientras se realiza el corte. Si se necesita una
sujeción más fuerte, se puede jar la estación al banco de trabajo con
dos tornillos (no incluidos) y jándola a través de los oricios de los
carriles laterales, como muestran las echas de la derecha.

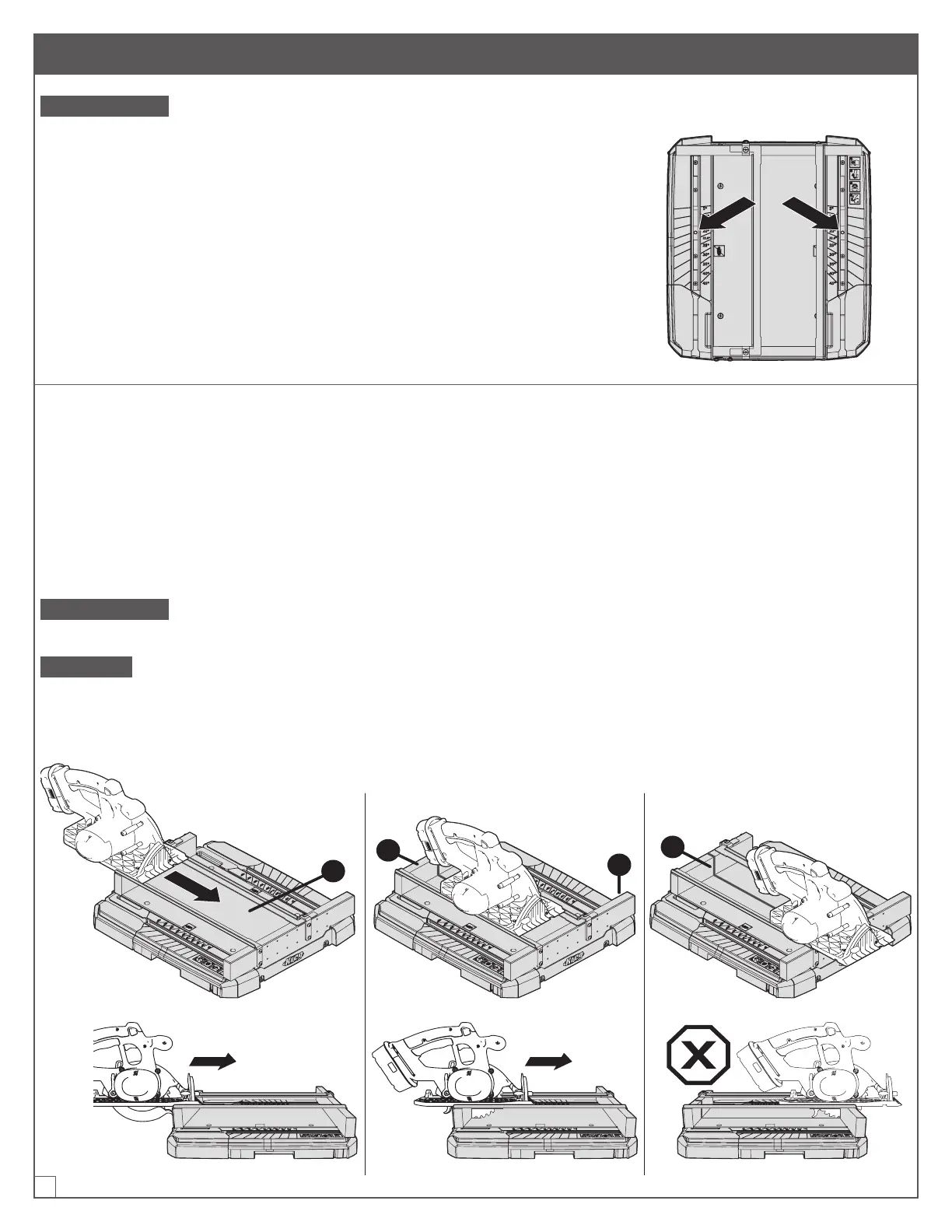

Establecer la línea de corte
a. Antes de establecer la línea de corte, ajustar la profundidad de corte de la sierra a 2" (5 cm) (lo suciente para
marcar el fondo de la supercie de corte de la base de corte (A)).
b. Alinear la base de la sierra con los carriles detrás de la placa delantera de accionamiento del protector de la hoja (H).
c. Encender la sierra y, mientras se mantiene pegada a los carriles guía, dejar que la placa delantera de
accionamiento del protector de la hoja delantera (H) accione el protector de la hoja mientras se realiza un corte
a través de esta.
ADVERTENCIA No intentar bajar la sierra hacia el corte usando una mano para abrir el protector de la hoja. De
lo contrario, podría provocar el retroceso de la sierra y causar una lesión grave.
ATENCIÓN Detener la sierra y permitir que la hoja se detenga una vez que el centro de la hoja de la sierra
haya cortado a través de la placa posterior Sure-Cut™ (E). Empujar más allá de los carriles puede causar un
ensanchamiento de la anchura de la línea de corte (1) y puede afectar a la precisión del corte. Consultar las imágenes
que se muestran a continuación para saber cuál es el punto de parada adecuado, indicado por el símbolo X.
