Kreg KMS7200 - Schéma des Pièces

Assemblage
3.
DK1313 2 Boutons en T
DK1504 4 Rondelles en laiton de 1/4 po
FT4025 2 Vis à tête creuse en nylon de 1/4-20 x 3/4 po
FT4047 1 Ruban à mesurer autoadhésif gradué de droite à gauche
FT4063 1 Curseur à lentille
FT4064 1 Vis en nylon no 10 de 32 x 1/4 po
FT4136 1 Prolé du guide
FT4137 2 Rondelles en laiton de 5/16 po
FT4138 2 Boulons à tête hexagonale de 1/4-20 x 2 1/2 po
FT4140 2 Vis de calage en nylon no 10 de 32 x 3/8 po
FT4159 1 Traverse de xation
FT4143 1 Bloc de serrage
FT4144 1 Support de guide
FT4185 2 Boulons à tête hexagonale de 1/4-28 x 1 1/4 po (Delta)
FT4146 2 Boulons à tête hexagonale M6-1 x 30 mm
(Jet, Craftsman, Ridgid et autres marques importées)
FT4175 2 Boulons à tête hexagonale de 5/16 po x 3/4 po
FT4176 1 Bouton de verrouillage
Numéro de pièce Quantité Description
DK1313
FT4047
FT4063
FT4136
FT4176
FT4159
FT4143
FT4144
FT4064
DK1504
FT4137
FT4138
FT4175
FT4025
FT4185 (Delta)
FT4146 (Jet, Craftsman, Ridgid, autres marques importées)
FT4140
DK1504

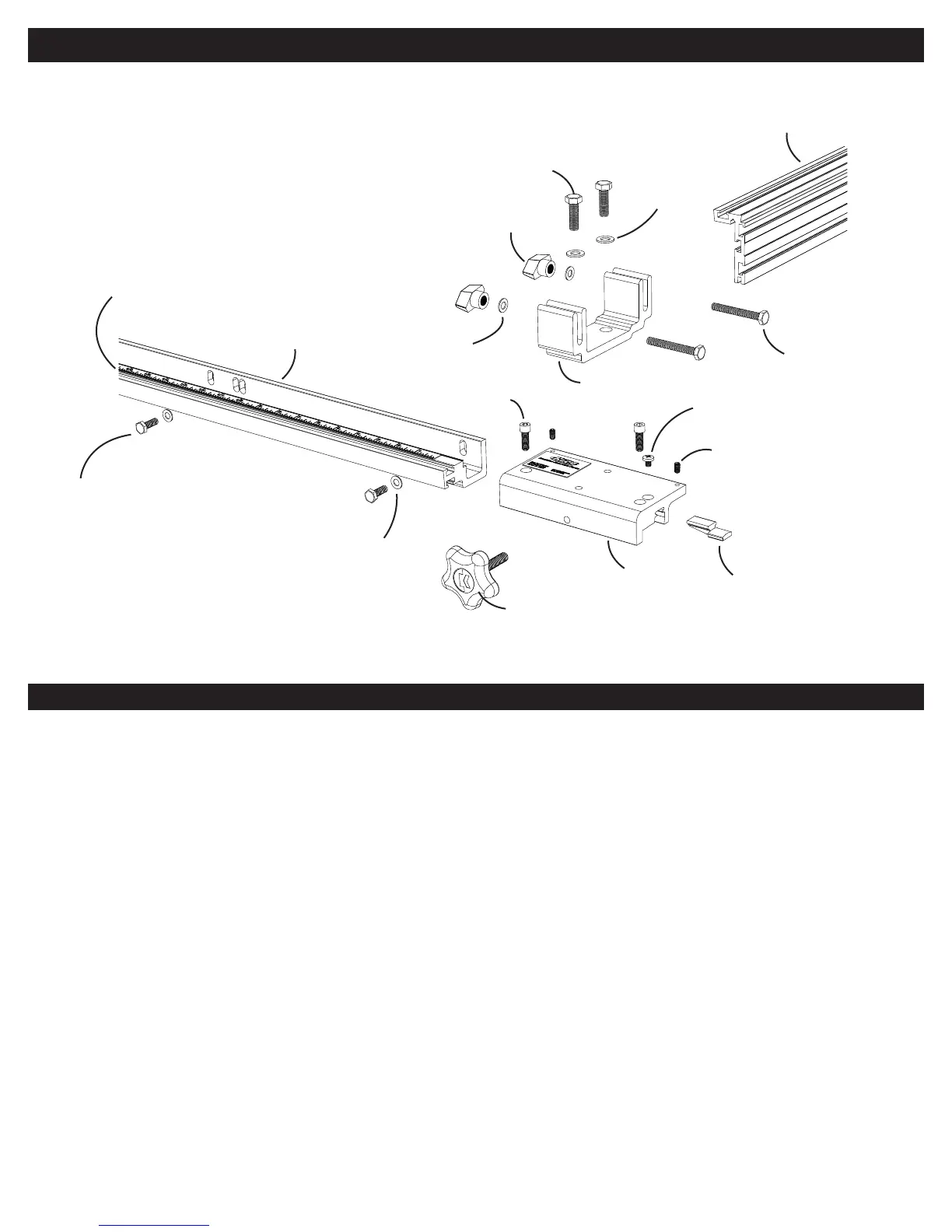

Schéma des pièces
du guide de scie à ruban
