Kreg KMS7200 - Assemblage du Bloc de Serrage; Fixation du Profilé du Guide

Assemblage

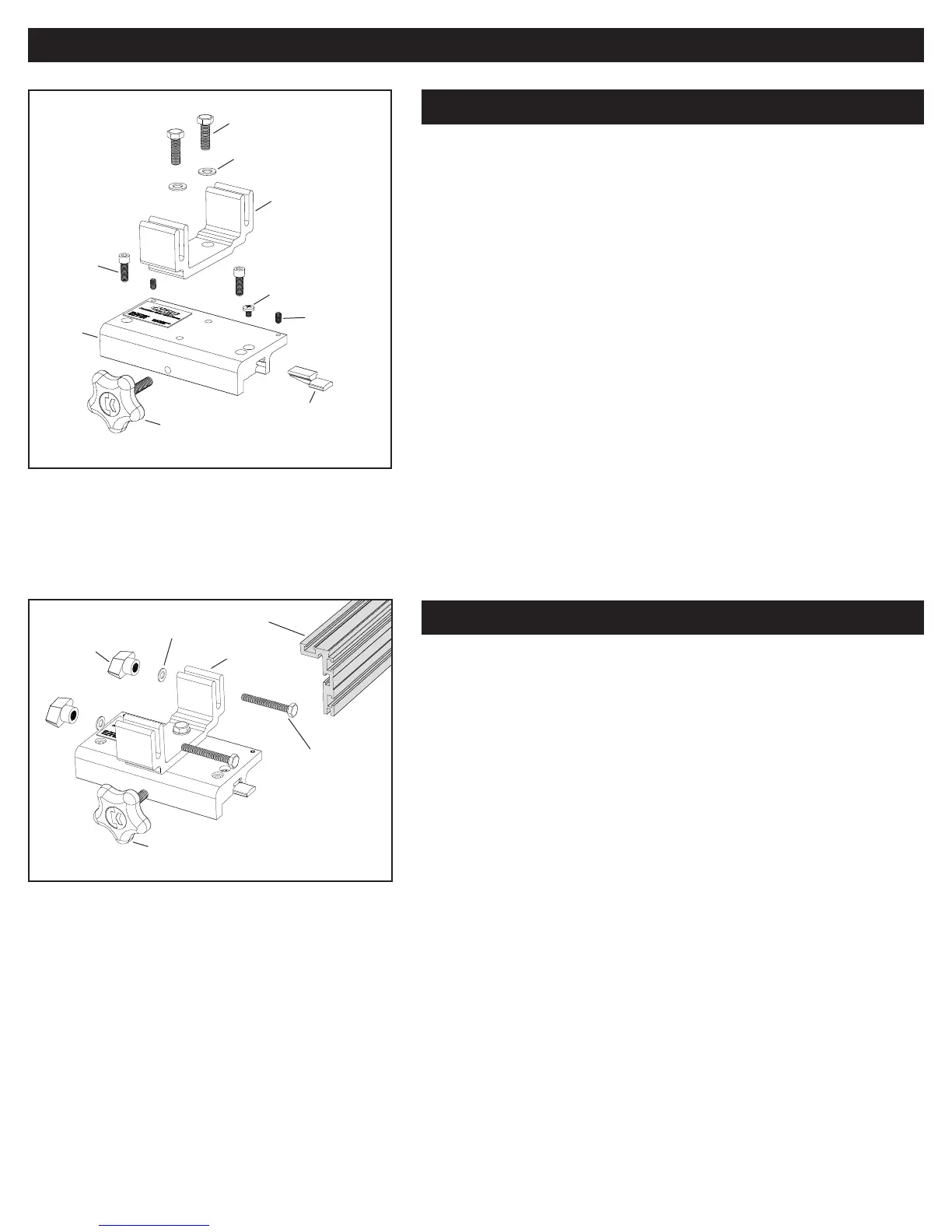

6.
Insérez la tige en T du curseur à lentille dans le bloc de serrage en laissant
le corps tout entier de la lentille dépasser du bord du bloc de serrage.
Fixez le curseur à lentille à l’aide de la vis en nylon no 10 de 32 x 1/4 po.
Vissez deux vis de calage en nylon no 10 de 32 x 3/8 po dans les trous
situés sur les coins arrière du bloc de serrage. Vissez les vis de calage
pour qu’elles dépassent de 1,59 mm sous le bloc. Ces vis serviront de
glissières pour assurer la uidité du mouvement du guide.
Vissez deux vis à tête creuse en nylon de 1/4-20 x 3/4 po dans les trous
situés sur les coins avant du bloc de serrage jusqu’à ce que les extrémités
des vis soient de niveau avec le dessous du bloc.
Glissez une rondelle en laiton de 5/16 po sur chaque boulon à tête
hexagonale de 5/16 po x 3/4 po, insérez-les dans le support de guide,
puis vissez-les dans le bloc de serrage. Assurez-vous que le grand trou du
support de guide est aligné sur le trou arrière du bloc de serrage. Alignez
l’équerre du support de guide sur le bloc de serrage, puis serrez les deux
boulons.
Vissez le bouton de verrouillage dans la surface avant du bloc de serrage
jusqu’à ce que le tampon pivotant dépasse de 1,59 mm de la surface
intérieur. Placez le bloc de serrage assemblé sur la traverse de xation,
puis serrez légèrement le bouton de verrouillage pour le maintenir en
place.
Assemblage du bloc de serrage
Insérez la tête de chaque boulon à tête hexagonale de 1/4-20 x 2 1/2 po
dans la fente en T située à l’arrière du prolé du guide. Lorsque vous avez
inséré un boulon dans chaque fente en U du support de guide en position
verticale, placez le prolé du guide contre le support; le bord inférieur doit
être posé sur la table de la scie. Glissez une rondelle en laiton de 1/4 po
sur chaque boulon et vissez un bouton en T sur chacun d’eux.
Vériez le fonctionnement du guide de scie à ruban de précision en le
glissant latéralement le long de la traverse de xation.
Conseil
Pour assurer la uidité du mouvement latéral du guide, serrez le bouton
de verrouillage pour que le bloc de serrage soit d’équerre par rapport
à la traverse de xation. Puis, desserrez le bouton juste assez pour
permettre au guide de glisser.
Fixation du prolé du guide
Curseur à lentille
Support de guide
Vis en nylon no 10
de 32 x 1/4 po
Vis de calage en
nylon no 10 de
32 x 3/8 po
Bouton de
verrouillage
Vis à tête creuse
en nylon de
1/4-20 x 3/4 po
Rondelle en laiton de 5/16 po
Boulon à tête hexagonale de
5/16 x 3/4 po
Bloc de serrage
Bouton en T
Prolé du guide
Support de guide
Bouton de verrouillage
Rondelle en laiton de 1/4 po
Boulon à tête
hexagonale de 1/4 po-
20 x 2 1/4 po
