Kreg KMS7200 - Ajout du Ruban À Mesurer; Réglage du Parallélisme

Assemblage
7.
Placez le prolé du guide contre la lame, sans toutefois la faire dévier,
puis serrez le bouton de verrouillage. À l’aide d’un crayon, faites une
marque sur la traverse de xation devant et derrière la ligne rouge située
sur le curseur à lentille. Desserrez le bouton de verrouillage, puis retirez
le guide de la traverse de xation.
Retirez une portion d’environ 2,54 cm de la pellicule protectrice du
ruban à mesurer autoadhésif à partir de l’extrémité où gure le zéro.
Alignez la marque du zéro du ruban sur les marques faites au crayon
sur la traverse de xation, puis collez le ruban dans la rainure peu
profonde pratiquée dans la traverse. Lorsque cette portion de ruban
de 2,54 cm est collée, retirez le reste de la pellicule protectrice sous
le ruban et collez le ruban dans la rainure en appuyant fermement sur
celui-ci à mesure que vous le xez.
Installez de nouveau le guide sur la traverse de xation, puis réglez la
position de la ligne rouge du curseur selon la marque du zéro sur le
ruban à mesurer. Replacez la ligne rouge vis-à-vis du zéro au besoin.
Pour ce faire, desserrez la vis qui maintient le curseur à lentille en
place, ajustez la position du curseur et resserrez la vis.
Conseil
Pour retirer facilement la pellicule protectrice du ruban à mesurer, pliez
une portion de 2,54 cm à l’extrémité du ruban de manière à ce que la
pellicule forme un angle avec le ruban. Lorsque cette portion de ruban
de 2,54 cm est collée, retirez le reste de la pellicule protectrice sous
le ruban et collez le ruban dans la rainure de la traverse de xation à
mesure que vous retirez la pellicule protectrice.

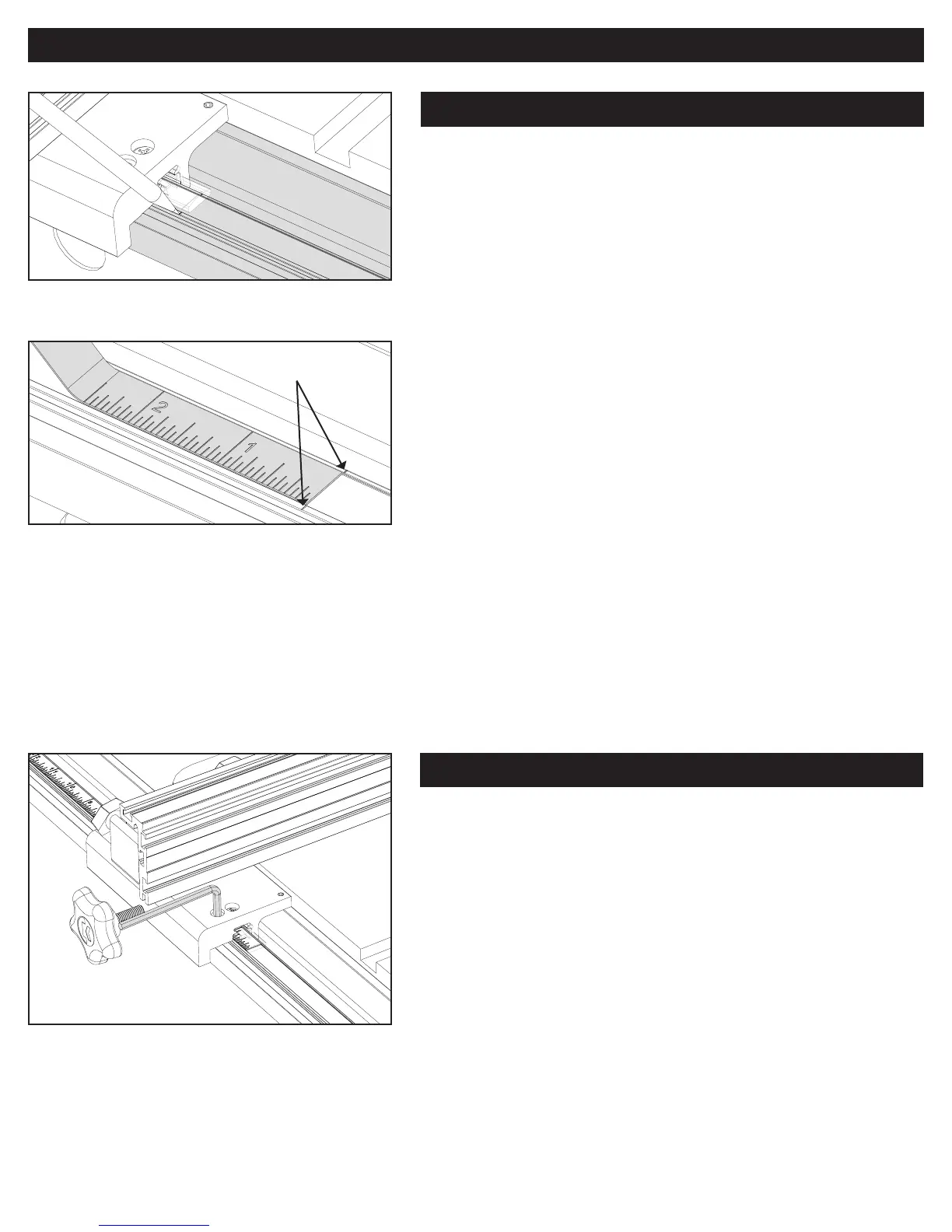

Ajout du ruban à mesurer
Marquez l’emplacement de la ligne rouge du curseur
sur la traverse de xation.
Alignez la marque du zéro du ruban sur les marques
de crayon, retirez la pellicule protectrice, puis collez
le ruban.
Pour faire en sorte que la surface avant du prolé du guide soit parallèle à
la lame, vous devez d’abord vous assurer que votre table de scie à ruban
est perpendiculaire à la lame. Consultez le guide d’utilisation de votre scie
à ruban pour savoir comment faire ce réglage.
Après avoir apporté les réglages appropriés à la table de la scie à ruban,
placez le guide sur la traverse de xation, puis serrez légèrement le bouton
de verrouillage pour maintenir le guide en place. Insérez les vis en nylon
dans les coins avant du bloc de serrage jusqu’à ce que les extrémités
entrent en contact avec la surface de la traverse de xation. Vériez
l’alignement de la surface avant du prolé du guide à la table de la scie
au moyen d’une équerre. Pour corriger l’alignement, desserrez le bouton
de verrouillage, puis tournez la vis de droite ou celle de gauche pour faire
pivoter le guide et apporter les modications nécessaires. Lorsque le guide
est d’équerre avec la table de la scie, serrez le bouton de verrouillage, puis
vissez les vis de calage en nylon situées dans les coins arrière du bloc de
serrage jusqu’à ce qu’elles entrent en contact avec la traverse de xation.
Conseil
Le réglage du parallélisme est particulièrement important dans le cas
des coupes où la moindre différence entre le dessus et le dessous de
la coupe donnera de piètres résultats, comme lorsque vous taillez des
tenons, des queues d’aronde et des placages minces.
Ajustez soit la vis de gauche, soit celle de droite
pour que la surface avant du prolé du guide soit
perpendiculaire à la table de la scie.
Réglage du parallélisme
Marques de crayon
