Kreg KMS7200 - Ensamble el Bloque de Sujeción; Fije la Extrusión de la Guía

Ensamblaje
6.
Inserte la espiga en forma de T del cursor del lente en el bloque de
sujeción y deje que todo el cuerpo del lente sobresalga pasado el
borde del bloque de sujeción. Asegure el cursor del lente con el tornillo
de nailon #10-32 x ¼ pulg.
Enrosque dos tornillos de ajuste de nailon #10-32 x 3/8 pulg en
los oricios de las esquina posteriores en el bloque de sujeción.
Regule los tornillos de ajuste para que sobresalgan 1,59 mm detrás
de la supercie inferior del bloque. Estos tornillos funcionan como
deslizamientos para brindar un movimiento suave a la guía.
Enrosque dos tornillos de cabeza de dado de nailon de ¼ pulg-20 x ¾
pulg en los oricios de las esquinas frontales en el bloque de sujeción
hasta que los extremos de los tornillos estén al ras de la supercie
inferior del bloque.
Deslice una arandela de latón de 5/16 pulg en cada perno de cabeza
hexagonal de 5/16 pulg x ¾ pulg, insértelos en la abrazadera de la guía
y enrósquelos en el bloque de sujeción. Asegúrese de que el oricio
grande en la abrazadera de la guía se alinee con el oricio posterior en
el bloque de sujeción. Alinee la abrazadera de la guía a escuadra con
el bloque de sujeción y apriete ambos pernos.
Enrosque la perilla de ajuste en la cara frontal del bloque de sujeción
hasta que la base giratoria sobresalga 1,59 mm pasada la supercie
interior. Coloque el ensamble del bloque de sujeción sobre el riel de
montaje y apriete ligeramente la perilla de ajuste para mantener el
ensamble en su lugar.
Ensamble el bloque de sujeción
Inserte la cabeza de cada perno de cabeza hexagonal de ¼ pulg-20 x
2-1/2 pulg en la ranura en T en la parte posterior de la extrusión de la
guía. Con un perno en cada abrazadera de la guía en forma de U de
forma vertical, coloque la extrusión de la guía pegada a la abrazadera
y que el borde inferior repose sobre la mesa de la sierra. Deslice una
arandela de latón de ¼ pulg sobre cada perno y enrosque en una
perilla en T.
Para probar el funcionamiento de la guía de sierra de banda Precision,
deslícela de lado a lado a todo lo largo del riel de montaje.
Consejo
Para lograr un movimiento suave de la guía de derecha a izquierda,
apriete la perilla de ajuste para cuadrar el bloque de sujeción con el riel
de montaje. Luego aoje la perilla lo suciente como para permitir que
la guía se deslice.
Fije la extrusión de la guía

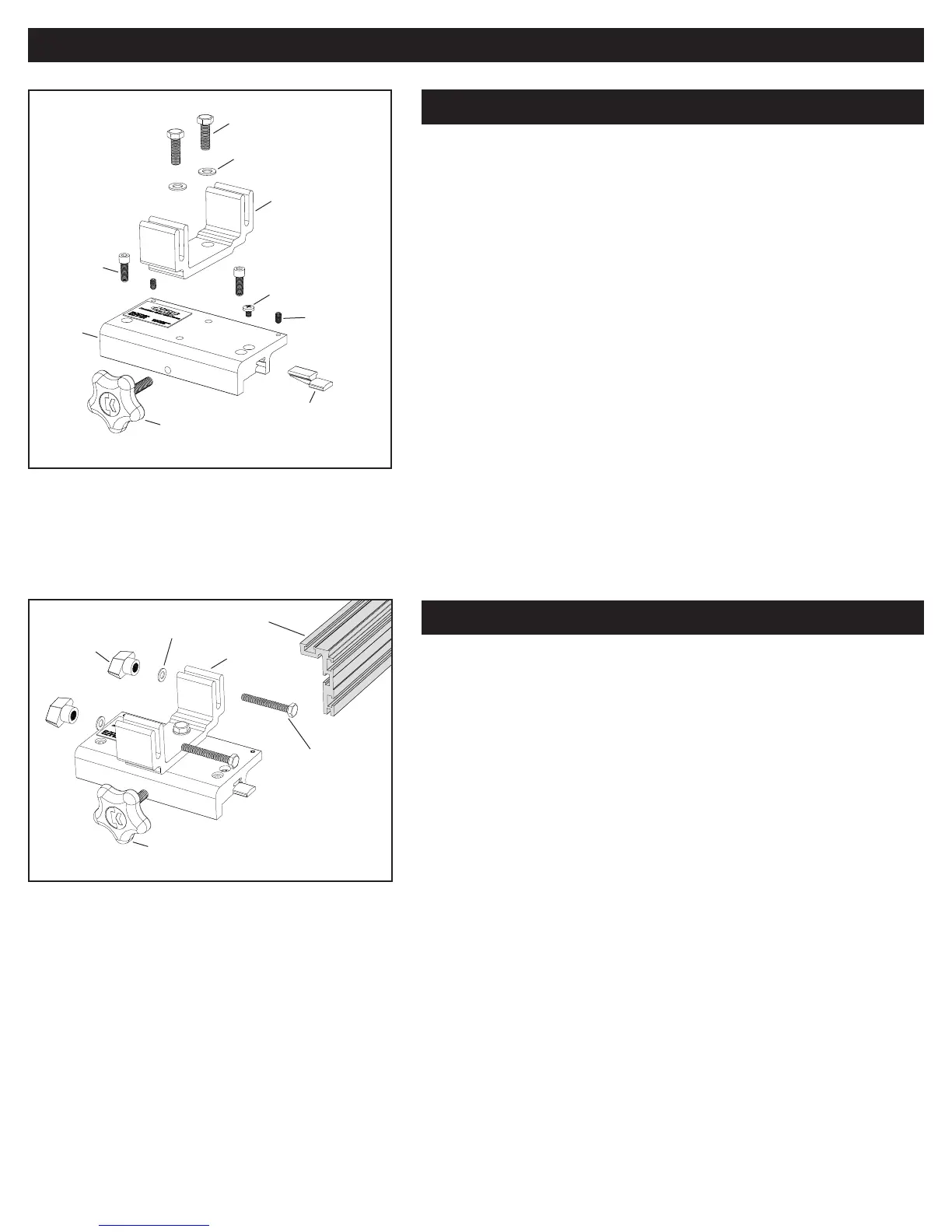

Cursor del lente
Abrazadera de guía
Tornillo de nailon de
#10-32 x ¼ pulg
Tornillo de ajuste
de nailon #10-32
x 3/8 pulg
Perilla de ajuste
Tornillo con
cabeza de dado
de nailon de 1/4
pulg – 20 x ¾ pulg
Arandela de latón de 5/16 pulg
Perno de cabeza hexagonal
de 5/16 pulg x ¾ pulg
Bloque de
sujeción
Perilla en T
Extrusión de la guía
Abrazadera
de guía
Perilla de ajuste
Arandela de latón de ¼ pulg
Perno de cabeza
hexagonal de ¼ pulg
– 20 x 2-1/4 pulg
