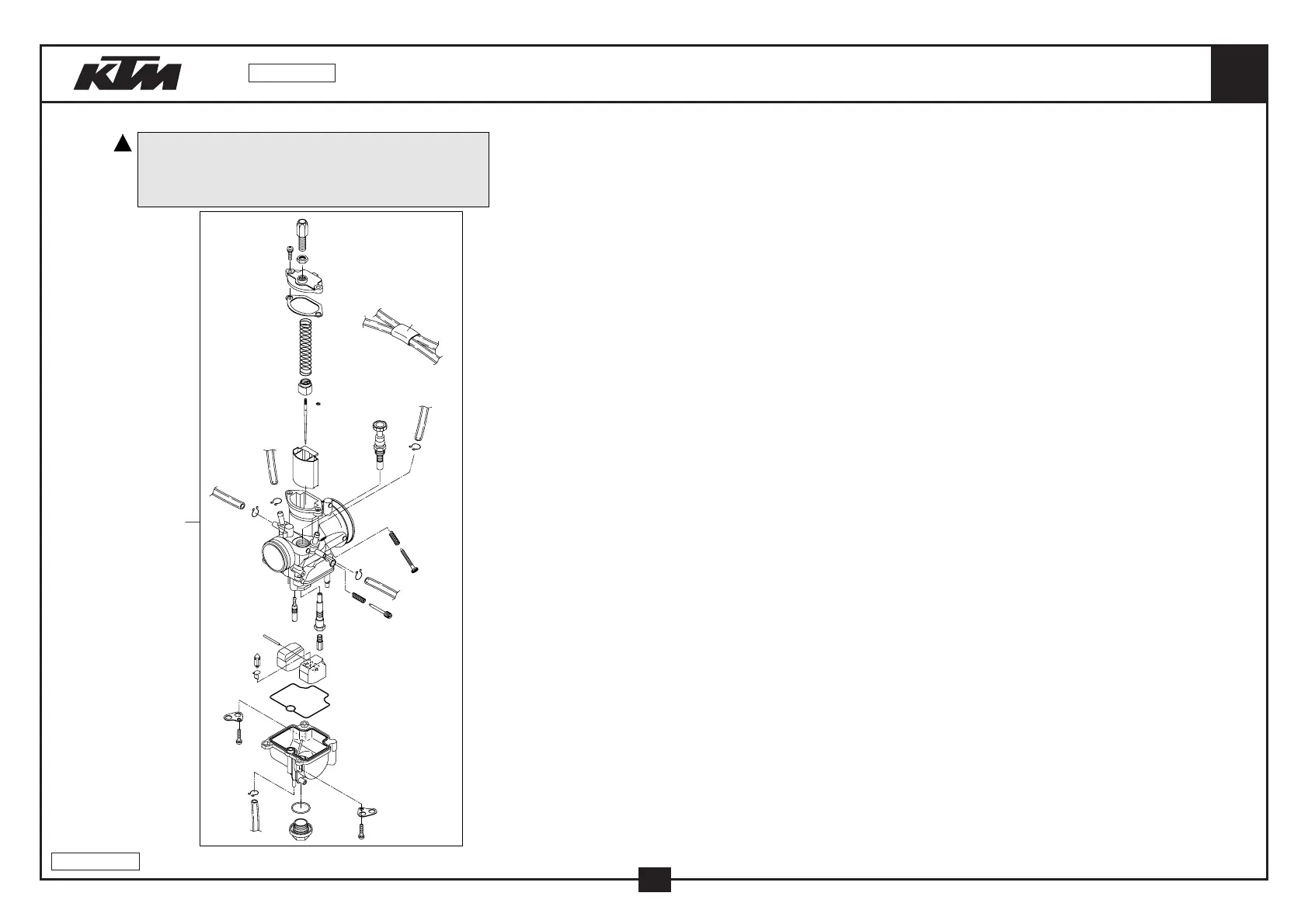

VERGASER KEIHIN PWK 28
CARBURETOR KEIHIN PWK 28 105
1
2
7
8
9
bk
bl
bm
bm
bn
bo
bp
br
bs
bt
ck
cl
cm
cn
cp
cq
cr
cs
ct
dk
dl
do
dp
dr
ds
ds
ds
ds
ek
ek
ek
eo
eq
eq
eq
eq
ACHTUNG !!!
Vor dem Einbau des Vergasers, Bedüsung kontrollieren.
CAUTION !!!
Before mounting the carburetor, check the jetting.
03-470.31.0
28
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 470.31.001.000 VERGASER KEIHIN PWK 28 2003 CARBURETOR KEIHIN PWK 28 2003 1
2 546.31.245.000 STARTKOLBEN KPL. STARTER PISTON CPL. 1
7 545.31.607.045 LEERLAUFDÜSE GR.45 KEIHIN IDLE JET 45 KEIHIN 1
8 573.31.008.000 STIFT SCHWIMMER ARM PIN FLOAT 1
9 470.31.009.000 SCHWIMMER KPL. PWK28 03 FLOAT CPL. PWK28 03 1
10 470.31.010.000 SCHWIMMERGEHÄUSEDICHTUNG FLOAT CHAMBER GASKET 1
11 470.31.011.000 SCHWIMMERGEHÄUSE PWK28 03 FLOAT CHAMBER PWK28 03 1
12 545.31.612.100 HALTEBLECH F. ENTLÜFTUNGSSCHL. RETAINING PLATE FOR BLEEDER 2
13 0770 180230 O-RING 18,00X2,30 NBR 70 O-RING 18,00X2,30 NBR 70 1
14 573.31.014.000 VERSCHLUSSCHRAUBE HOLDING BOLT 1
15 545.31.615.000 FEDER FÜR STELLSCHRAUBE SPRING FOR ADJUSTMENT SCREW 1
17 545.31.617.000 STELLSCHRAUBE ADJUSTMENT SCREW 1
18 546.31.118.000 FEDER SPRING 1
19 546.31.219.100 STELLSCHRAUBE M 5 ADJUSTMENT SCREW M 5 1
20 470.31.020.000 SCHWIMMERNADEL KPL. FLOAT NEEDLE CPL. 1
21 470.31.021.000 NADELDÜSE NEEDLE JET 1
22 470.31.022.000 KLAMMER SCHWIMMERNADEL CLIP FOR FLOAT VALVE 1
23 545.31.623.115 HAUPTDÜSE GR.115 KEIHIN MAIN JET 115 KEIHIN X
23 545.31.623.118 HAUPTDÜSE GR.118 KEIHIN MAIN JET 118 KEIHIN 1
23 545.31.623.120 HAUPTDÜSE GR.120 KEIHIN MAIN JET 120 KEIHIN X
23 545.31.623.122 HAUPTDÜSE GR.122 KEIHIN MAIN JET 122 KEIHIN X
25 545.31.625.000 STELLSCHRAUBE M 6X0,75 ADJUSTMENT SCREW M 6X0,75 1
26 520.31.126.000 SK.MUTTER M 6X0,75 DIN0439 HEXAGON NUT M 6X0,75 DIN0439 1
27 470.31.027.000 VERGASERDECKEL PWK28 03 CARBURETOR COVER PWK28 03 1
28 470.31.028.000 VERGASERDECKELDICHTUNG PWK28 CARBURETOR COVER GASKET PWK28 1
29 545.31.629.000 KLEMMFEDER CLIP FOR JET NEEDLE 1
30 470.31.030.000 GASSCHIEBERFEDER THROTTLE VALVE SPRING 1
31 470.31.031.000 FEDERTASSE SPRING CAP 1
34 470.31.034.000 DÜSENNADEL N5HG KEIHIN JET NEEDLE N5HG KEIHIN 1
34 470.31.034.100 DÜSENNADEL N5HF KEIHIN JET NEEDLE N5HF KEIHIN X
34 470.31.034.200 DÜSENNADEL N5HH KEIHIN JET NEEDLE N5HH KEIHIN X
35 470.31.035.000 GASSCHIEBER 3,5 THROTTLE VALVE 3,5 1
37 520.31.137.001 PVC-SCHLAUCH 3X5MM PVC-HOSE 3X5MM 0,33
38 310.07.007.101 PVC-SCHLAUCH 4X6MM PVC-HOSE 4X6MM 2,2
40 0016 040163 SK.BUNDSCHRAUBE M 4X16 SW=6 HH COLLAR SCREW M 4X16 WS=6 4
44 470.31.084.000 PLASTIK-KLAMMER PLASTIC-CLIP 1
46 545.31.696.000 KLAMMER 6 MM CLAMP 6 MM 5
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
03-470.31.0
2004
