KTM 105 SX - Hand Brake Cylinder Formula

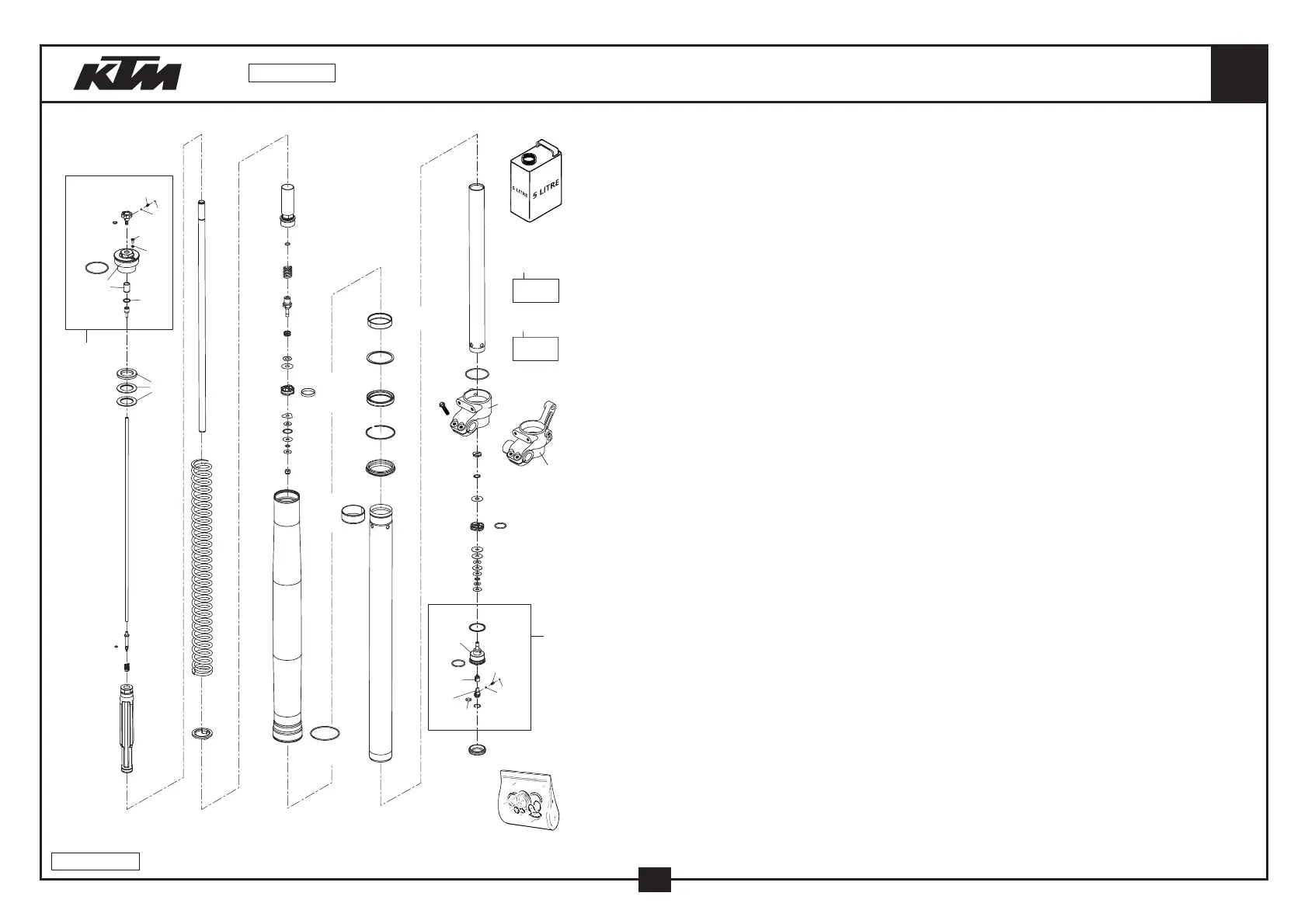

GABELBEINE WP USD 43
FORK LEGS WP USD 43 105
5
6
bm
bn
bp
bq
br
bs
bt
cm
cn
co
dk
dl
dn
do
dp
dr
ds
dt
em
eo
ep
er
et
fk
fk
fl
fm
fp
fs
ft
gn
go
gt
hk
hl
hm
hn
ho
hp
hq
ht
ik
il
im
in
gm
en
(#)
(#)
(#)
(#)
(#)
(#)
(#)
(#)
jt
2
3
7
bk
bl
5
6
1
8
9
4
gk
gl
#2
#2,
gm
#1,
gm
#1
04-470.01.1
6
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
49 4860.0062 KONTROLLVENTIL 8X24X0,1 CHECK VALVE 8X24X0,1 8
49 4860.0068 KONTROLLVENTIL 8X18X0,1 CHECK VALVE 8X18X0,1 2
49 4860.0215 KONTROLLVENTIL 8X20X0,1 CHECK VALVE 8X20X0,1 2
49 4860.0216 KONTROLLVENTIL 8X22X0,1 CHECK VALVE 8X22X0,1 2
50 4860.0063 SCHEIBE 6X24X0,1 SHIM 6X24X0,1 X
50 4860.0064 SCHEIBE 6X22X0,1 SHIM 6X22X0,1 X
50 4860.0065 SCHEIBE 6X20X0,1 SHIM 6X20X0,1 X
50 4860.0116 SCHEIBE 6X24X0,1 DELTA SHIM 6X24X0,1 DELTA X
50 4054.0401 SCHEIBE 6X14X0,1 SHIM 6X14X0,1 X
50 4054.0402 SCHEIBE 6X16X0,1 SHIM 6X16X0,1 X
50 4054.0403 SCHEIBE 6X18X0,1 SHIM 6X18X0,1 X
50 4054.0414 SCHEIBE 6X16X0,25 SHIM 6X16X0,25 X
50 4054.0415 SCHEIBE 6X18X0,25 SHIM 6X18X0,25 X
50 4054.0447 SCHEIBE 6X10X0,3 SHIM 6X10X0,3 X
50 4054.0450 SCHEIBE 6X9,5X0,3 SHIM 6X9,5X0,3 X
51 4860.0060 KOLBENRING 5X1X84 PISTON RING 5X1X84 2
52 4860.0042 KOLBEN ZUGSTUFE D=27,7 PISTON REBOUND D=27,7 2
55 4054.0486 MUTTER M6X0,5 ZUGSTUFE NUT M6X0,5 REBOUND 2
58 4860.0353 ROHR 29,3X1X370 D=8,5MM ALU TUBE 29,3X1X370 D=8,5MM ALU 2
59 4357.0023 O-RING NBR 41X2 O-RING NBR 41X2 2
60 4357.0214 GABELFAUST LINKS 85 SX 03 AXLE CLAMP L/S 85 SX 03 1
61 4357.0213 GABELFAUST RECHTS 85 SX 03 AXLE CLAMP R/S 85 SX 03 1
62 0015.060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 4
63 4860.0163 MUTTER VENTIL M6X0,5 D=2 CHECK VALVE NUT M6X0,5 D=2 2
64 4860.0202 FEDER VENTIL D=0,7 SPRING CHECK VALVE D=0,7 2
69 4860.0152S1 AUFNAHME FÜR DRUCKSTUFE KPL.03 TAP COMPRESSION CPL. 03 2
70 4860.0061 KONTROLLVENTIL 8X24X0,4 CHECK VALVE 8X24X0,4 2
71 4860.0047 KOLBEN DRUCKSTUFE D=27,9 PISTON COMPRESSION D=27,9 2
72 4681.1499 O-RING NBR 21X2 O-RING NBR 21X2 2
73 3548.0320 O-RING NBR 24X2 O-RING NBR 24X2 2
74 4860.0152 AUFNAHME FÜR DRUCKSTUFE TAP COMPRESSION 2
75 4860.0190 NADEL DRUCKSTUFE 2003 NEEDLE COMPRESSION 2003 2
76 4860.0049 O-RING NBR 8X2 O-RING NBR 8X2 2
79 4860.0051 SICHERUNGSRING RB12 LOCK WASHER RB12 2
80 4860.0034 EINSTELLSCHRAUBE DRUCKSTUFE COMPRESSION ADJ. SCREW 2
81 4860.0004 CU-SCHEIBE 29,5X33,5X1 COPPER WASHER 29,5X33,5X1 2
82 4860.0141 GUMMIKAPPE D=35MM RUBBER CAP D=35MM 2
83 4860.0211S1 GABELÖL SAE 5 FORK OIL SAE 5 1
99 R510. REP.SATZ DICHTR. 4357 MXMA 03 REPAIR-KIT GASKET 4357 MXMA 03 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-475.01.1
2004
