FRANCAIS
15

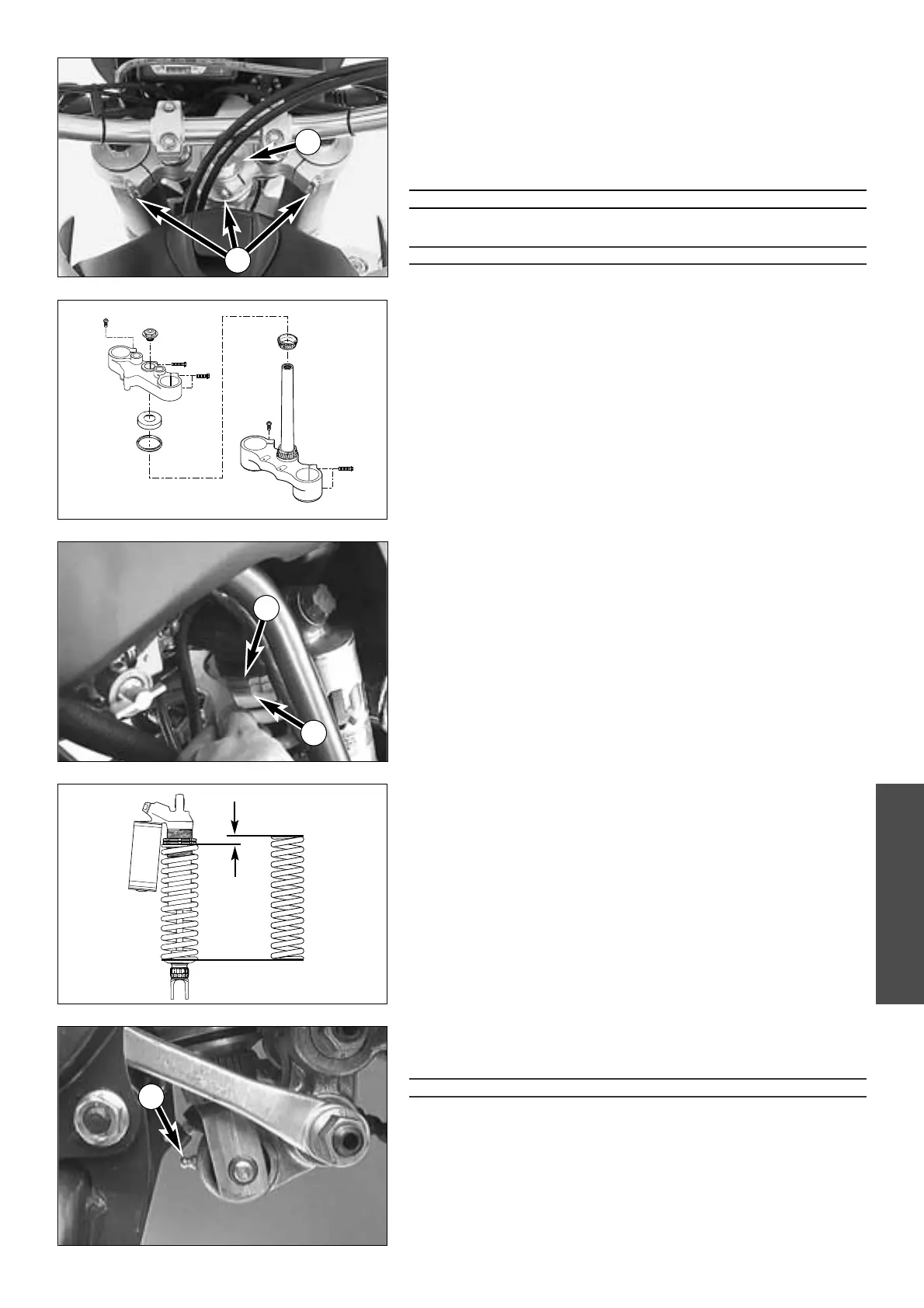

Vérifcation et réglage des roulements de direction*
Il faut vérifier régulièrement le jeu de la direction. Pour vérifier, on cale la
moto sous le cadre, de manière à ce que la roue avant ne porte plus. On
secoue alors la fourche d’avant en arrière. Pour régler, on desserre les 5 vis
1 du té supérieur et l’on resserre I’écrou 2 jusqu’à supprimer le jeu. Ne pas
serrer I’écrou à fond, ce qui endommagerait les roulements. Taper légère-
ment avec un maillet en plastique sur le té supérieur, afin de faire disparaître
les contraintes, et serrer les 5 vis de fixation à 15 Nm.
ATTENTION
S’
IL Y A DU JEU DANS LES ROULEMENTS DE DIRECTION, LA TENUE DE ROUTE S’EN TROUVE
AFFECTÉE
. CELA PEUT MÊME ALLER JUSQU’À UNE PERTE DE CONTRÔLE DU VÉHICULE.
!
ATTENTION
!
SIL
’ON ROULE QUELQUE TEMPS AVEC DU JEU DANS LES ROULEMENTS DE DIRECTION
, LES
ROULEMENTS AINSI QUE LEUR LOGEMENT DANS LA COLONNE SE TROUVENT
ENDOMMAGÉS
.
Les roulements de direction doivent être graissés au moins une fois par an.
Modification de la prétension du ressort du montant de
suspension
Le montant de suspension est réglé par KTM pour une conduite avec le seul
conducteur ayant un poids d’environ 75 kg. Si vous voulez emmener un
passager ou si vous pesez plus ou moins de 75 kg, vous devez adapter la
prétension du ressort
A de facon correspondante. Cette opération
s’effectue aisément en un tour de main.
REMARQUE:
– Avant de modifier la précontrainte du ressort, il faut noter le réglage de
base, par exemple le nombre de filets visibles au-dessus de la bague de
réglage.
– Pour 1 tour de bague
4, la précontrainte varie d’environ 1,75 mm.
Avec le cléf ergot contenues dans l’outillage de bord on débloque la contre-
bague
3. Avec la bague de réglage 4 on modifie la précontrainte, puis on
bloque à nouveau la contre-bague.
POSITION DE BASE - PRÉTENSION DU RESSORT:
A = 23 mm
Graissage du renvoi d’amortisseur
Les articulations du renvoi d’amortisseur doivent être régulièrement grais-
sées (Shell Advance Grease). C’est pourquoi un graisseur
5 a été monté.
!
ATTENTION
!
I
L EST PARTICULIÈREMENT IMPORTANT DE GRAISSER APRÈS LE LAVAGE DE LA MACHINE
AFIN DE FAIRE RESSORTIR L
'EAU QUI AURAIT PU PÉNÉTRER.
A
3
4
5
2
1
