FRANCAIS
16

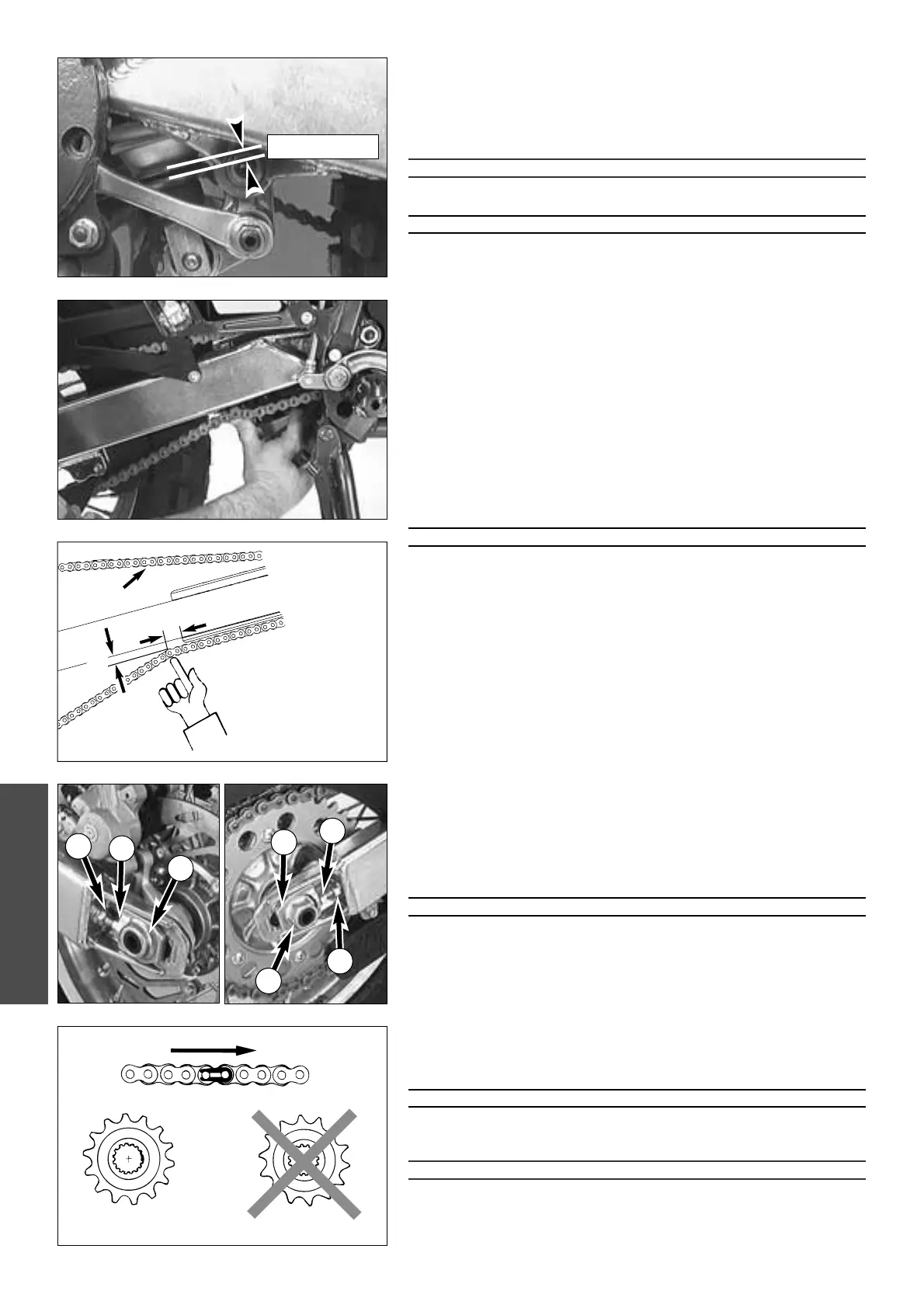

Vérification de la bague de caoutchouc de l’amortisseur
Sur l’amortisseur est montée une bague en caoutchouc destinée à absorber
les vibrations. Cette bague s’écrase avec le temps et perd de son efficacité.
Mesurer l’écartement entre les deux rondelles à plusieurs endroits sur la cir-
conférence. La valeur doit être au moins de 2,5 mm. Faire remplacer la
bague de caoutchouc dans un atelier KTM lorsque la limite est atteinte.
!
ATTENTION
!
S
I LA BAGUE DE CAOUTCHOUC N’EST PAS REMPLACÉE À TEMPS, L’AMORTISSEUR PEUT SE
DÉTÉRIORER
.
ATTENTION
L’
AMORTISSEUR CONTIENT DE L’AZOTE SOUS HAUTE PRESSION. NE JAMAIS ESSAYER DE LE
DÉMONTER OU D
’EN FAIRE SOI- MÊME L’ENTRETIEN; ON POURRAIT SE BLESSER
GRAVEMENT
.
Contrôle de la tension de la chaîne
– Mettre la machine sur la béquille centrale ou latérale
– Mettre la boîte au point mort
– Appuyer sur la chaîne vers le haut, à environ 30 mm de la fin du patin,
de manière à ce que le brin supérieur soit tendu (voir figure).
– La distance
A entre la chaîne et le bras oscillant doit être alors de 0 mm.
Le brin supérieur
B doit alors être tendu (cf. illustration).
– Corriger la tension si nécessaire.
ATTENTION
–S
I LA CHAÎNE EST TROP TENDUE, LES ÉLÉMENTS DE LA TRANSMISSION SECONDAIRE, À
SAVOIR LA CHAÎNE
, LE PIGNON, LA COURONNE, LES ROULEMENTS EN SORTIE DE BOÎTE
ET À LA ROUE ARRIÈRE SUBISSENT UNE CONTRAINTE SUPPLÉMENTAIRE
. EN PLUS D’UNE
USURE PRÉMATURÉE IL PEUT MÊME SE PRODUIRE UNE RUPTURE DE CHAÎNE
.
–S
I EN REVANCHE LA CHAÎNE EST TROP LÂCHE, ELLE PEUT SAUTER, BLOQUER LA ROUE
ARRIÈRE OU ENDOMMAGER LE MOTEUR
.
–D
ANS LES DEUX CAS ON PEUT ALORS PERDRE LE CONTRÔLE DE LA MACHINE
.
Ajustment de la tension de la chaîne
– Desserrer l’écrou à épaulement 1, débloquer les contre-écrous 2 et
faire tourner de manière égale les vis de réglage
3 à gauche et à droite.
Bloquer les contre-écrous
2.
– Avant de serrer la broche, vérifier que les tendeurs
4 sont bien contre les
vis de réglage et que les deux roues sont dans le même axe.
– Serrer l’écrou à épaulement
1 à 80 Nm.
ATTENTION
A
U CAS OÙ VOUS NE DISPOSERIEZ PAS DE CLÉ DYNAMOMÉTRIQUE LORS DU MONTAGE,
FAITES AJUSTER LE COUPLE DE SERRAGE DÈS QUE POSSIBLE DANS UN ATELIER KTM. UNE
BROCHE DE ROUE MAL SERRÉE PEUT ENTRAÎNER UN DÉFAUT DE TENUE DE ROUTE
.
Entretien de la chaîne
Les chaînes à joints toriques ne requièrent que peu d’entretien. On les net-
toie à grande eau sans employer de brosse ni de décapant. Lorsqu’elles sont
sèches, on peut utiliser un aérosol spécial (Shell Advance Bio Chain) pour
ces chaînes.
ATTENTION
V
EILLER À CE QU'AUCUN LUBRIFIANT NE SE DÉPOSE SUR LE PNEU ARRIÈRE OU LE DISQUE
DE FREIN
. LE PNEU GLISSERAIT ET LE FREIN PERDRAIT BEAUCOUP EN EFFICACITÉ, CE QUI
POURRAIT AMENER UNE PERTE DE CONTRÔLE DE LA MOTO
.
!
ATTENTION
!
L’
ATTACHE RAPIDE DOIT AVOIR SON CÔTÉ FERMÉ VERS L’AVANT DANS LE SENS NORMAL
DE ROTATION
.
Il faut également vérifier l’état du pignon et de la couronne ainsi que du
guide-chaîne. Les remplacer si nécessaire.
✓
A
B
15:45
16:38
17:40
A = 0 mm
16:42
30mm
3
4
2
1
4
3
2
min. 2,5 mm
