4 CMS Components
4.1.6 Connection Diagram

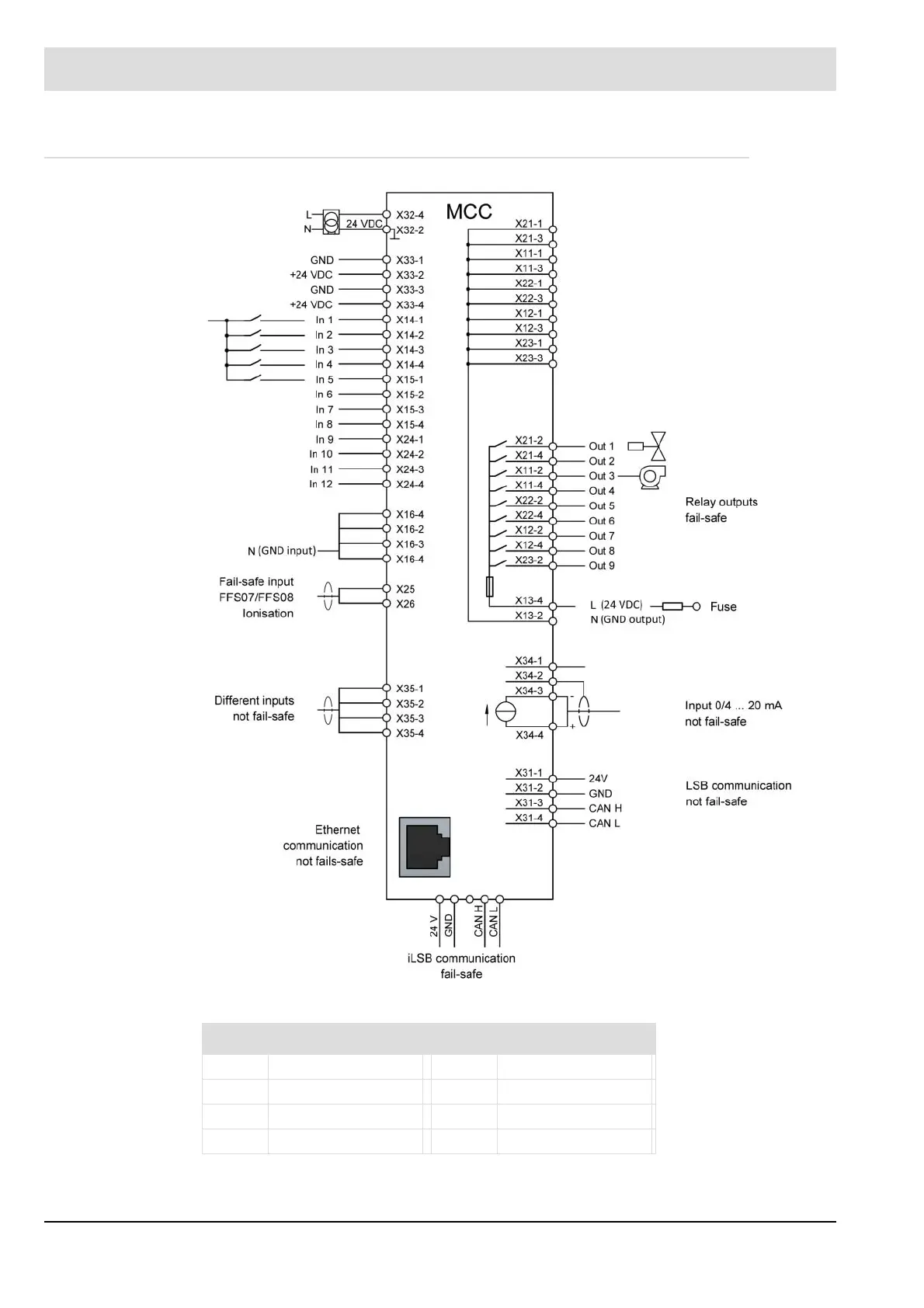

Fig. 4-6 Connection diagram for MCC for 220 VAC/120 VAC (for 24 VDC) inputs and outputs
Terminal assignment: Safe input for FFS07/FFS08
X25-1 pi X26-1 bk
X25-2 X26-2 gn
X25-3 ye X26-3 bl
X25-4 we X26-4 rd
