Instrucciones de montaje
4
A
W
EE

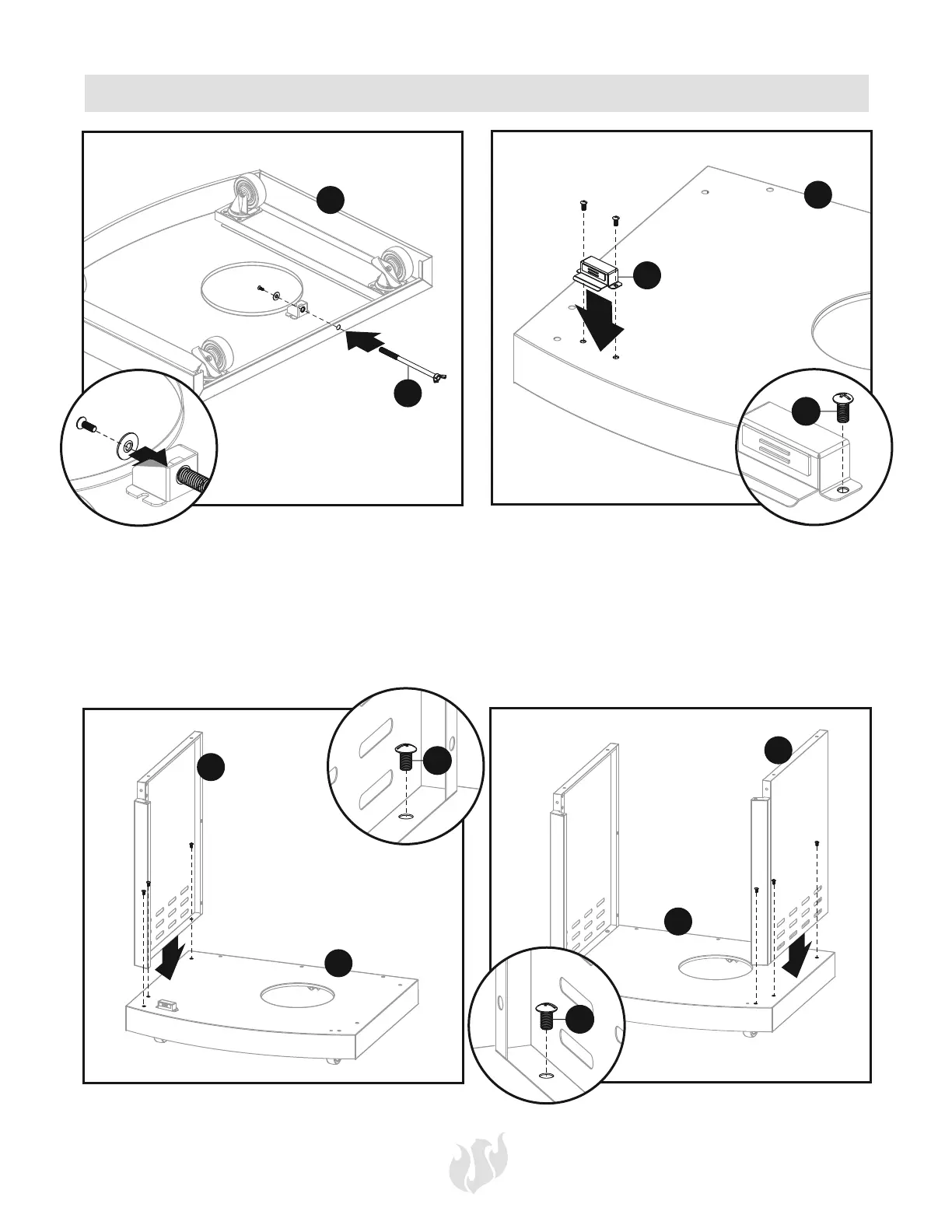

Enrosque el perno (D) de la bandeja del tanque a través
del orificio situado en la parte posterior del panel inferior
(A) y del soporte. Asegúrelo firmemente con una arandela
y un perno pequeño.
Nota: La arandela y el perno pequeño están unidos al
perno (D) de la bandeja del tanque y se deben retirar
para el montaje.
Coloque el imán (W) en el panel inferior (A) y fíjelo con
los pernos (EE) como se muestra.
6
A
F
AA x3 AA
Fije el panel lateral derecho (F) en el panel inferior (A)
con los pernos (AA).
3
A
D
5
AA
A
E
Fije el panel lateral izquierdo (E) en el panel inferior (A)
con los pernos (AA).
