Instrucciones de montaje

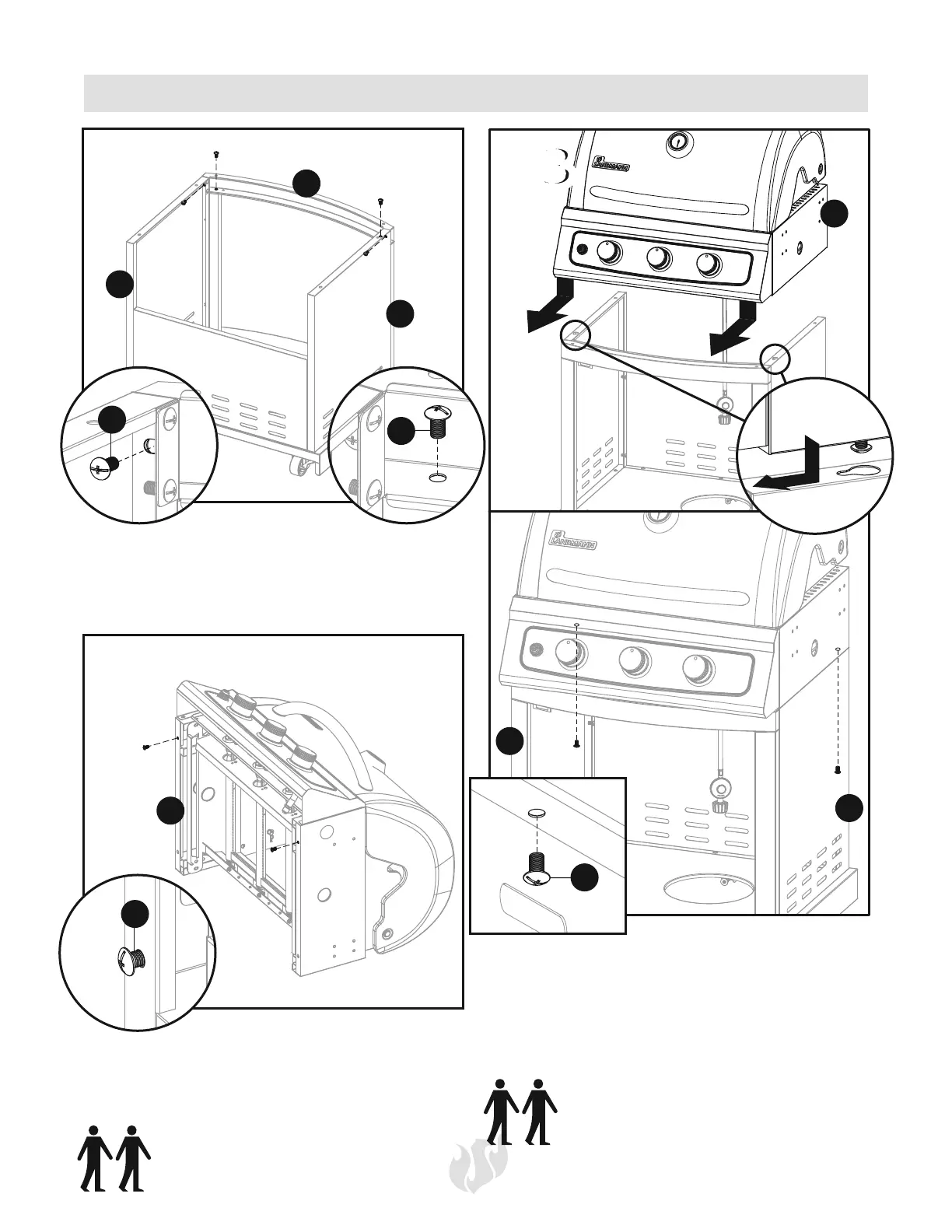

Baje el cuerpo de la parrilla (J) sobre el panel lateral
izquierdo y el derecho (E, F) y alinee los pernos del
paso 12 con los orificios de la parte superior de
los paneles. Deslice el cuerpo de la parrilla hacia
adelante. Inserte los pernos (AA) en las ubicaciones
posteriores correspondientes. Apriete firmemente los
cuatro pernos debajo del cuerpo de la parrilla.
NOTA IMPORTANTE:
Este paso requiere de dos personas para
poder colocar adecuadamente y de forma
segura el cuerpo de la parrilla.
J
E
F
AA
1313
11
E
H
F
AA
AA
12
J
AA
Termine de sujetar el bastidor del carro (H) a los paneles
laterales (E, F) con más pernos (AA), según se muestra.
Con cuidado, coloque el cuerpo de la parrilla (J).
Inserte los pernos (AA) en las dos ubicaciones que
estén más cerca del frente del cuerpo de la parrilla.
Insértelos SÓLO hasta la mitad.
NOTA IMPORTANTE:
Este paso requiere de dos personas para
poder colocar adecuadamente y de forma
segura el cuerpo de la parrilla.
