LAS SD260 - 12 V Ampoule; Affectation de Splots de Connexion 7 Broches, 13 Broches

48
Le feux de marche arrière ne fonctionne pas avec la prise à
7-broches!
12 V Ampoule
1 12 V 21/5 W BAY15d
2 12 V 21 W BAY 15d orange
3 12 V 21 W BAY 15d
4 12 V C5 W

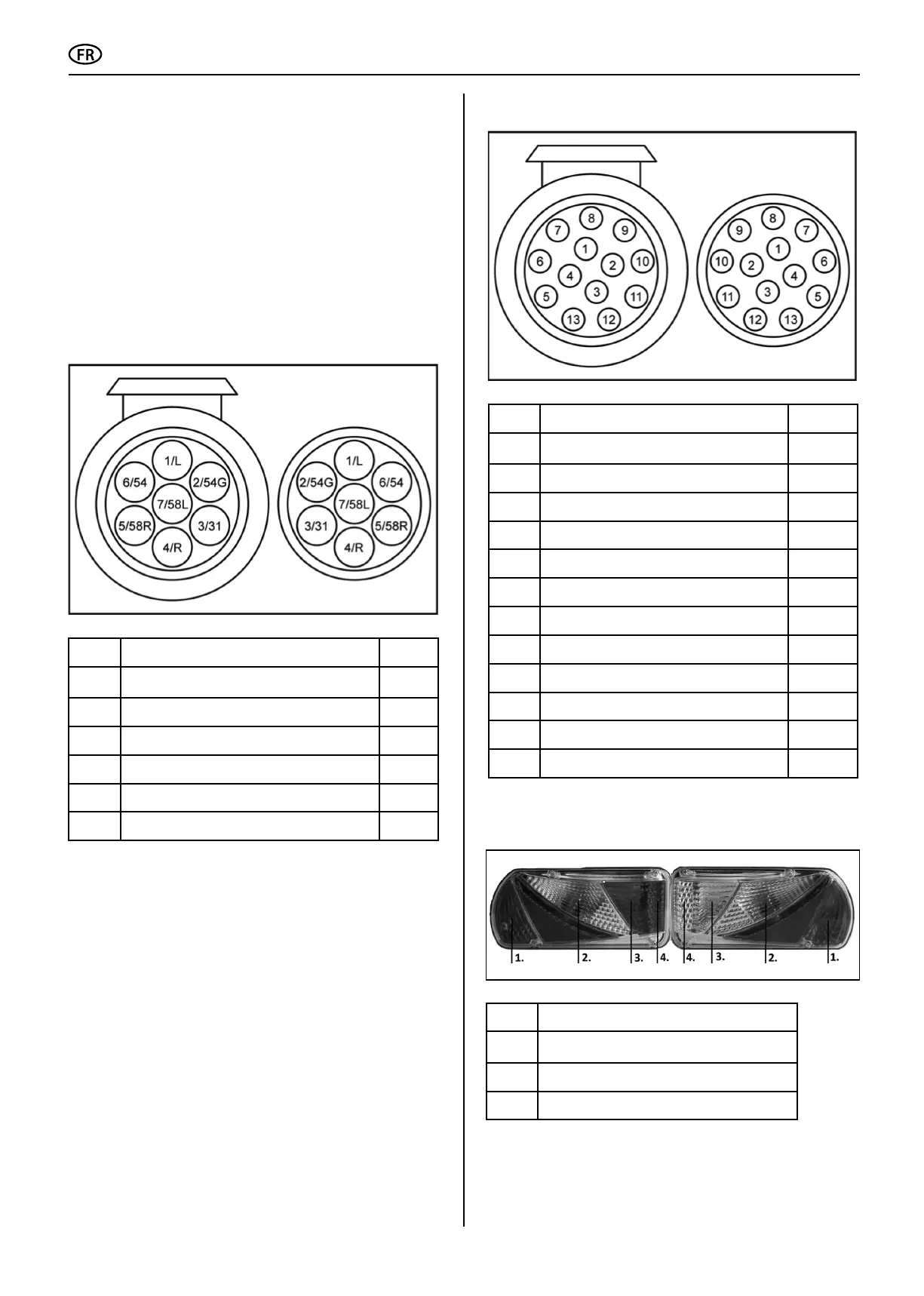

A ectation de splots de connexion
Le porte-vélo est équipé d‘une installation d‘éclairage.
Celle-ci sera connectée avec une prise à 13 broches à la prise de
courant de l‘attelage de remorque. Si votre véhicule est équipé,
non pas d‘une prise à 13 broches mais d‘une prise à 7 broches, les
a ectations correspondantes sont mentionnées ci-dessous. Cette
information est destinée seulement à un revendeur spécialisé en
cas de transformation. Une transformation par des personnes non
formées n‘est pas autorisée.
7 broches
13 broches
1/L Clignotant de gauche
jaune
2/54G Feu arrière anti-brouillard
bleu
3/31 Masse
blanc
4/R Clignotant de droite
vert
5/58R Feu rouge arrière á droite
brun
6/54 Feux d‘arrêt
rouge
7/58L Feu rouge arrière á gauche
noir
1 Clignotant de gauche
jaune
2 Feu arrière anti-brouillard
bleu
3 Masse
blanc
4 Clignotant de droite
grün
5 Feu rouge arrière á droite
brun
6 Feux d‘arrêt
rouge
7 Feu rouge arrière á gauche
noir
8 Feu de marche arrière
gris
9 Non occupé
10 Non occupé
11 Non occupé
12 Masse
13 Non occupé
