LAS SD260 - Dati Tecnici; Requisiti del Gancio DI Traino; Volume Della Fornitura

53

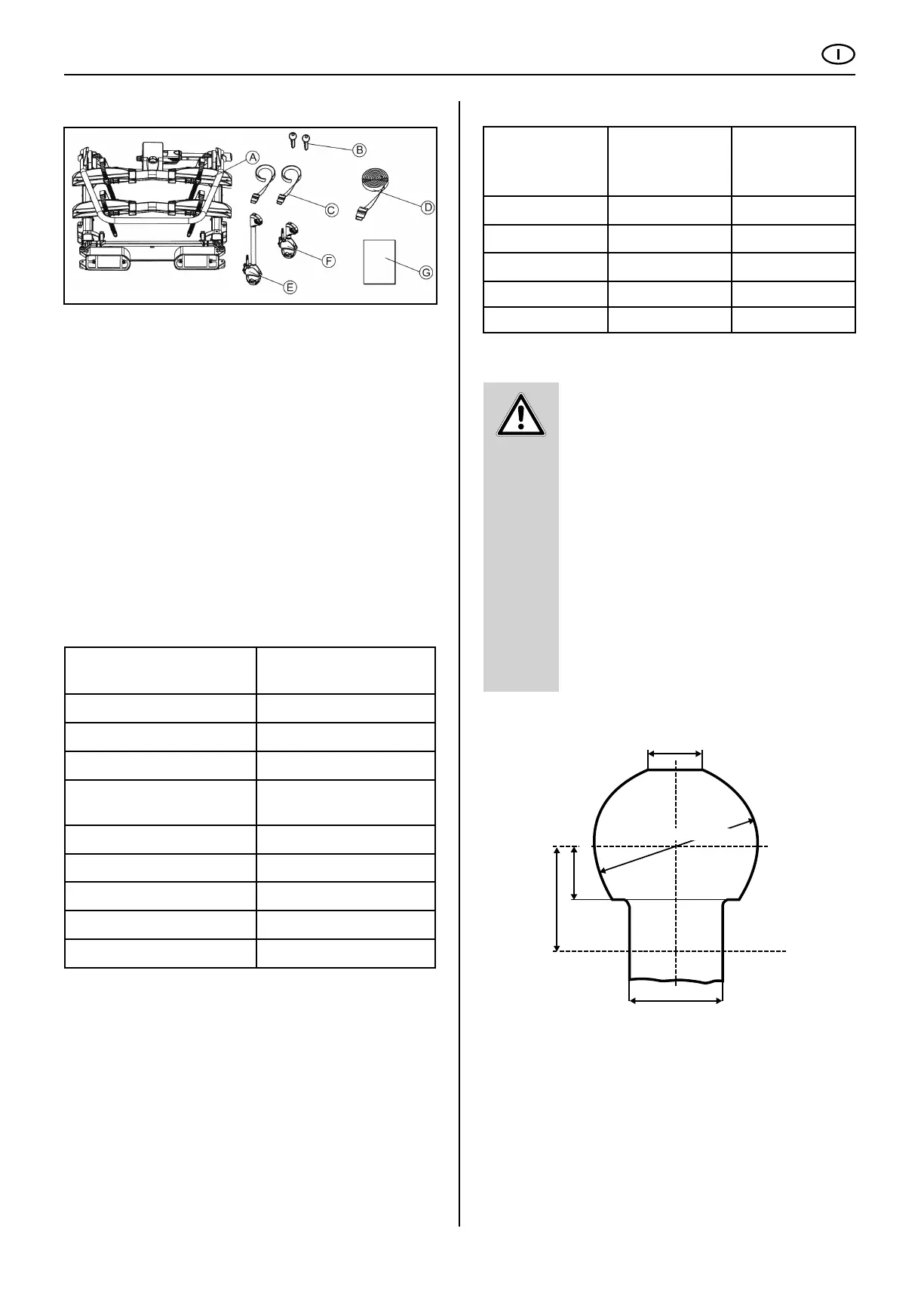

Volume della fornitura
Requisiti del gancio di traino
Dati tecnici
PERICOLO!
Possibilità di danni a persone dovuti alla
rottura del gancio di traino.
Non montare mai il portabiciclette su un gancio in
alluminio, altri metalli leggeri o materiale sintetico.
A = Portabiciclette
B = 2 tasti
C = 2 cinture di sicurezza per le ruote anteriori
D = Cintura di sicurezza per il telaio della bicicletta
E = supporto del telaio lungo
F = Supporto telaio corto
G = Istruzioni di montaggio e di sicurezza
Il portabiciclette è adatto a trasportare no a due biciclette. Si prega
di notare il carico massimo del timone. Troverete questo sulla tar-
ghetta del vostro gancio di traino.
Materiale: Acciaio
Alluminio
Numero di biciclette:
2
Peso proprio del portabiciclette:
ca. 20,5 kg
Carico utile, max.:
60 kg
Carico per guida della ruota
(max.):
30 kg
Interasse ruote (max.):
130 cm
Distanza guide
24 cm
Larghezza pneumatici (max.)
3,25 Zoll
Meccanismo scorrevole
sì
Dimensioni (LxAxP):
ca.108 x 75 x 60 cm
Montare il portabici solo su ganci di rimorchio che abbiano le
seguenti caratteristiche:
Materiale: .............................. min. acciaio St52 o ghisa grigia GGG52
Sfera di accoppiamento: Ø 50mm (classe A-50 secondo EC 94/20 o
ECE R55)
Valore D: ..................................................................... ≥ 7,6 kN
Montare il portabiciclette solo su un gancio in
acciaio St52-3, ghisa grigia GGG52 o di qualità
migliore.
4
Non montare mai il supporto su un
accoppiamento in alluminio, altri metalli
leggeri o plastica.
4
Disimballare le singole parti e controllare che tutte le parti siano
presenti. sono presenti.
Il peso totale del vettore, comprese le biciclette, non deve sul gancio
di traino non deve superare questa specica.
max. carico di
supporto Aggancio
per rimorchi
Peso netto
Portabiciclette
Peso utile max. per
portabiciclette
50 kg 20,5 kg 29,5 kg
60 kg 20,5 kg 39,5 kg
75 kg 20,5 kg 54,5 kg
90 kg 20,5 kg max. 60 kg
120 kg 20,5 kg max. 60 kg
Adatto solo per l‘uso su un‘autovettura
accoppiamento del rimorchio.
4
Seguire le istruzioni del produttore del giunto.
4
min. 32 mm
ø 15 - 19 mm
ø 27 - 29 mm
ø 49,61 - 50 mm
min. 15 mm
