La luce di retromarcia non funziona con una spina a 7 pin
Illuminante 12 V
1 12 V 21/5 W BAY15d
2 12 V 21 W BAY 15d arancione
3 12 V 21 W BAY 15d
4 12 V C5 W

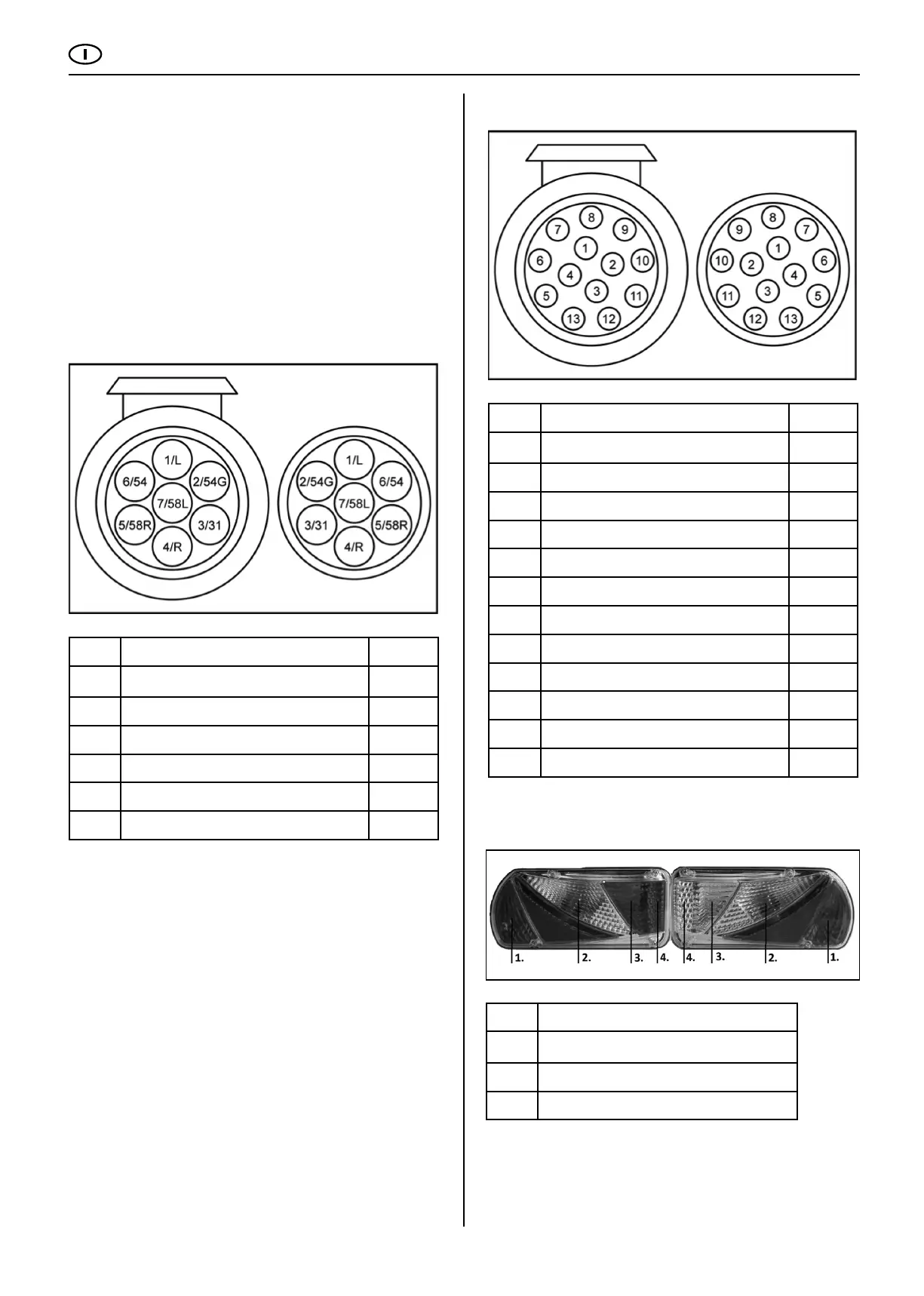

Inserimento del connettore
Il portabicilette è dotato di un impianto d’illuminazione.
Questo viene collegato con un connettore a 13 poli alla presa del
gancio di traino. Nel caso in cui l‘attacco del vostro veicolo abbia
solo 7 poli al posto di 13, qui è indicato come assemblarli. Tali infor-
mazioni sono pensate solo per una conversione presso un‘azienda
specializzata. Non è consentita una conversione operata da persone
non istruite.
7 poli
13 poli
1/L Indicatore di direzione sinistro
giallo
2/54G Luce retronebbia
blu
3/31 Massa
bianco
4/R Indicatore di direzione destro
verde
5/58R Luce di posizione posteriore destra
marrone
6/54 Luci di stop
rosso
7/58L Luce di posizione posteriore sinistra
nero
1 Indicatore di direzione sinistro
giallo
2 Luce retronebbia
blu
3 Massa
bianco
4 Indicatore di direzione destro
verde
5 Luce di posizione posteriore destra
marrone
6 Luci di stop
rosso
7 Luce di posizione posteriore sinistra
nero
8 Luce di retromarcia
grigio
9 Non assegnato
10 Non assegnato
11 Non assegnato
12 Massa
13 Non assegnato
