Schnellstartanleitung
Hinweis: Um sicherzustellen, dass das Werkzeug die aktuellste
verfügbare Software ausführt, empfiehlt es sich, regelmäßig nach
Updates zu suchen. Für weitere Informationen finden Sie in Abschnitt 3
"Registrieren & Aktualisieren".
1. Vorbereitung
Die Fahrzeugzündung einschalten.
Der Batteriespannungsbereich der Batterie soll 9-14 Volt
betragen.
Die Drosselklappe soll sich in einer geschlossenen Stellung
befinden.
2. Fahrzeuganschluss
1. DLC-Steckplatz des Fahrzeugs finden: Der DLC (Diagnostic
Link Connector) ist typischerweise ein 16-poliger
Standardstecker, bei dem Diagnosecodeleser mit dem
Bordrechner eines Fahrzeugs verbunden ist. Es ist in der Regel
12 Zolls von der Mitte des Lenkrads, unter oder um die
Fahrerseite für die meisten Fahrzeuge. Wenn das DLC nicht
gefunden werden kann, nachschlagen Sie in der
Bedienungsanleitung des Fahrzeugs.
2. Schließen Sie das Diagnosekabel an die DLC-Buchse des
Fahrzeugs an.

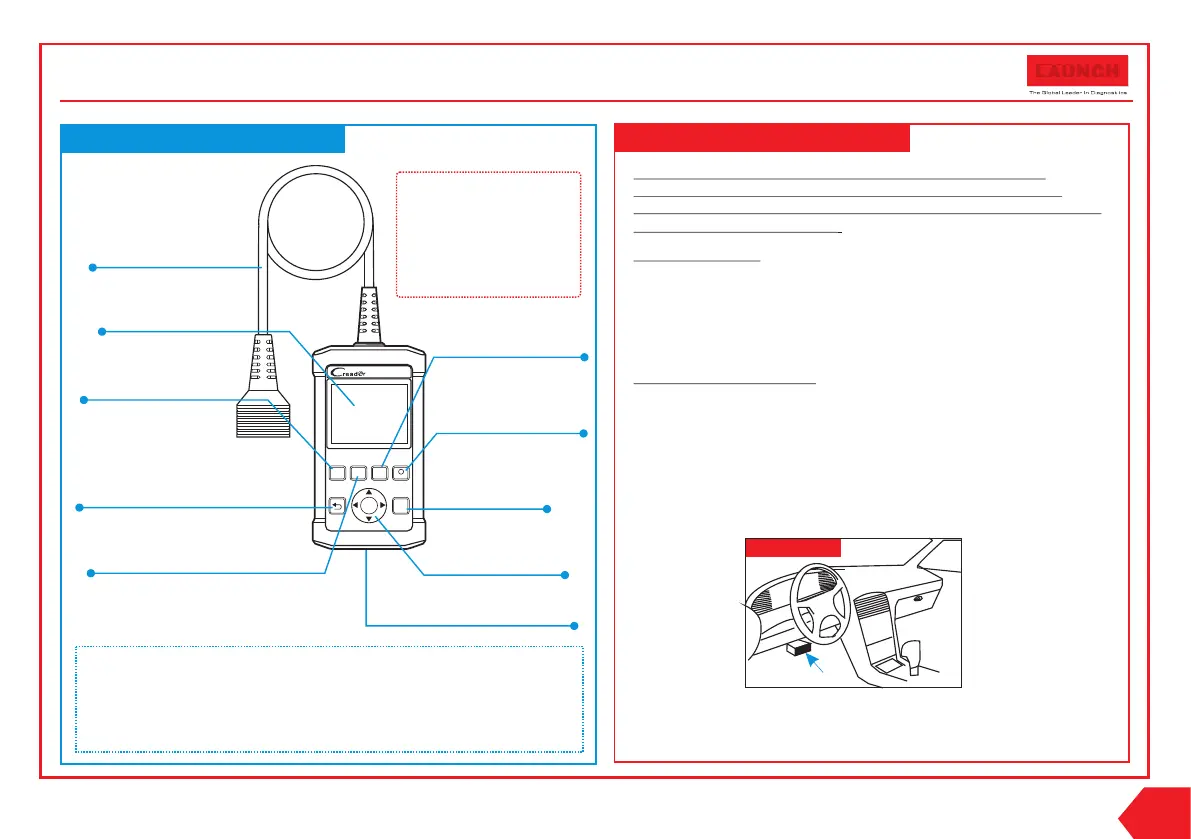

CR501/CR5001&CR601/CR6001
1. Vorbereitung & Anschlüsse
LAUN C H
DTC
F1 F2 F3 F 4
ER
I/ M
OK
?
DLC Location
Diagnoseleitung
LCD Bildschirm
OK-Taste
USB-Anschluss
CR501/CR601 Hörer
Auswahltaste
ESC-Taste
(
Bildschirm zurückzukehren.)
Um zum vorherigen
DTC-Taste*
Löschtaste*
I/M-Taste*
Hilfe-Taste*
(Zum Lesen des
Diagnosefehlercodes.)
(Zum Löschen des Fehlercodes.)
(Schnellzugriff auf
I/M-Bereitschaftsfunktion.)
(Bietet detaillierte Beschreibungen /
Tipps für die Diagnose.)
Hinweis: CR501 hat die
gleiche Ausstattung wie
CR601. Die hier
gezeigte Abbildung ist
nur als Referenz zu
verstehen.
Hinweis:
Die Tasten * kennzeichnen die Funktion Hot Key (nämlich F1, F2, F3
und F4) und gelten nur für die Diagnose.
Die Schnellstartanleitung kann ohne schriftliche Ankündigung
geändert werden.
