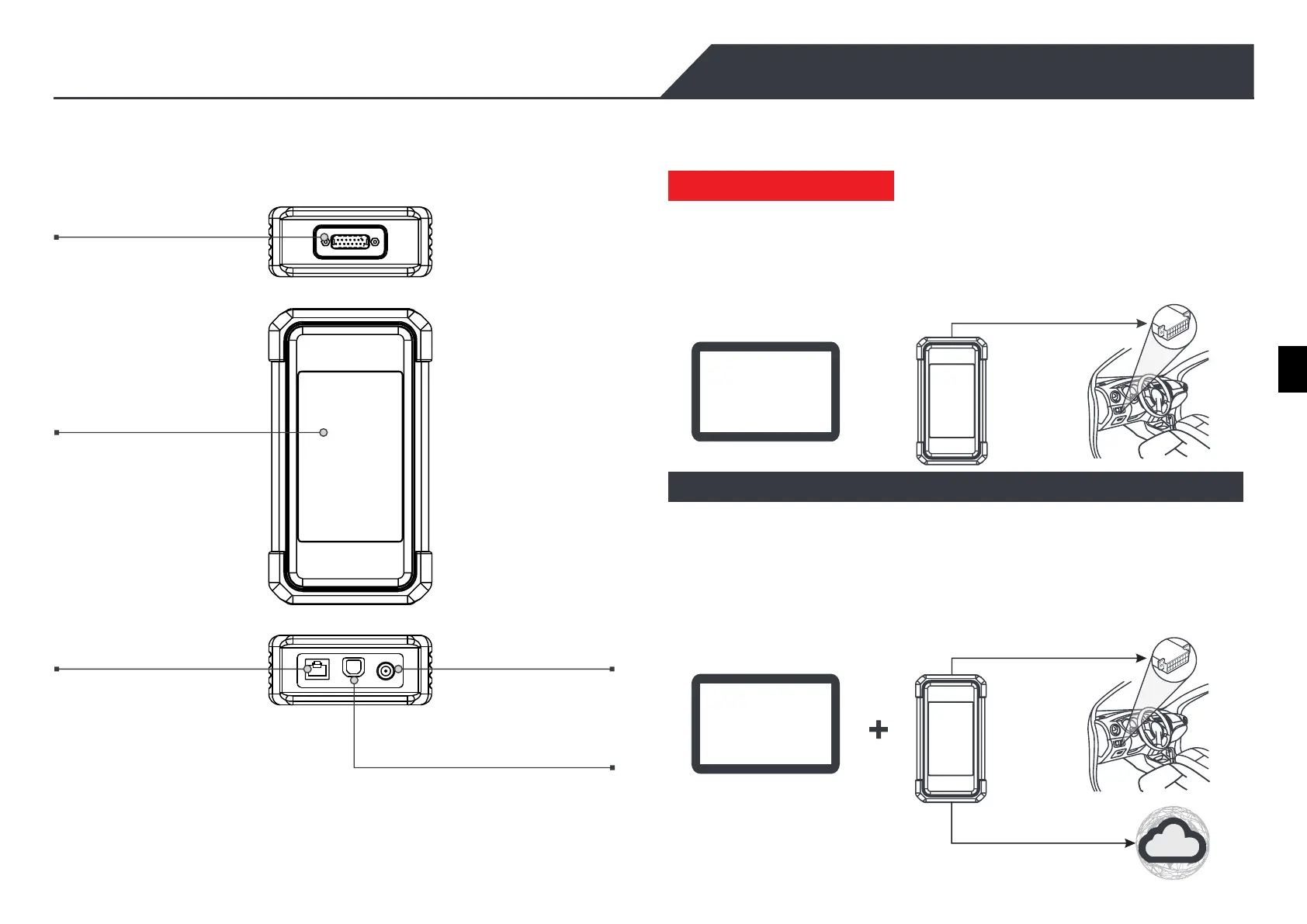

SmartLink C V2.0 Dongle kann in den folgenden Situationen verwendet werden (*für anderes
Anwendungsszenario, siehe Benutzerhandbuch):
DB-15 Diagnosestecker
3,97 Zoll Touchscreen
*Warnung: Der SmartLink C V2.0-Dongle wird durch DLC des Fahrzeugs über den DB-15-
Diagnosestecker mit Strom versorgt. Schließen Sie den DC-IN-Anschluss NICHT an eine externe
Gleichstromversorgung an, wenn der SmartLink C V2.0-Dongle ordnungsgemäß mit dem
Fahrzeug verbunden ist. Es kann keine Verantwortung für Schäden oder Verluste übernommen
werden, die durch die Nichtbeachtung der oben genannten Methode verursacht werden.
SmartLink C V2.0 Dongle kann als VCI-Gerät (Fahrzeugkommunikationsschnittstelle)
zusammen mit dem LAUNCH-spezifischen Diagnosegerät arbeiten oder als SmartLink-
Kundengerät, das technische Unterstützung von einem Meistertechniker anfordert
(SmartLink B).
1. Arbeitet als VCI-Gerät
2. Arbeitet als SmartLink C (Kunden) Dongle (bei SmartLink Diag)
WiFi/BT/
USB
("SmartLink"-
Funktion
verwenden)
Diagnosegerät
Diagnosegerät
("Diagnose"-
Funktion
verwenden)
Internet
LAN/WAN-Anschluss
DC-IN-Anschluss
Daten-I/O-Anschluss
(Zum Anschließen des Crossover-
Kabels. Nur im Modus
“SmartLink” angewendet.)
(Zum Anschließen des Daten-Kabels.)
(Siehe “*Warnung”.)
OBDII-Verlängerungskabel
OBDII-Verlängerungskabel
DLC des Fahrzeugs
DLC des Fahrzeugs
In diesem Modus muss es in Verbindung mit dem Diagnosemodul des Diagnosegeräts
arbeiten, mit dem die Fahrzeugdaten abgerufen und dann zur Analyse über WiFi/BT/USB-
Kommunikation an das Diagnosegerät gesendet werden (*Die verfügbare
Kommunikationsmethode hängt von der Hardware des Diagnosegeräts ab).
Es kann verwendet werden, wenn Benutzer technische Fernunterstützung von
Meistertechniker benötigen. In diesem Modus kommuniziert es nicht mit dem Diagnosegerät,
sondern muss mit dem SmartLink-Modul des Diagnosegeräts zusammenarbeiten. Das
Diagnosegerät wird hauptsächlich verwendet, um Anforderungen der Ferndiagnose
auszugeben, und SmartLink C Dongle ist vernetzt, um Befehle von Remote-SmartLink B
(Business) zu empfangen und auszuführen.
*Während der SmartLink-Diagnose,
insbesondere während der Online-
Fernprogrammierung, wird empfohlen, die
Fahrzeugbatterie an eine Ladestromquelle
anzuschließen. Dadurch kann verhindert
werden, dass dem Fahrzeug aufgrund einer
langen Diagnosezeit der Strom ausgeht und es
nicht startet.
Kenntnisse von SmartLink C Dongle V2.0
DE
