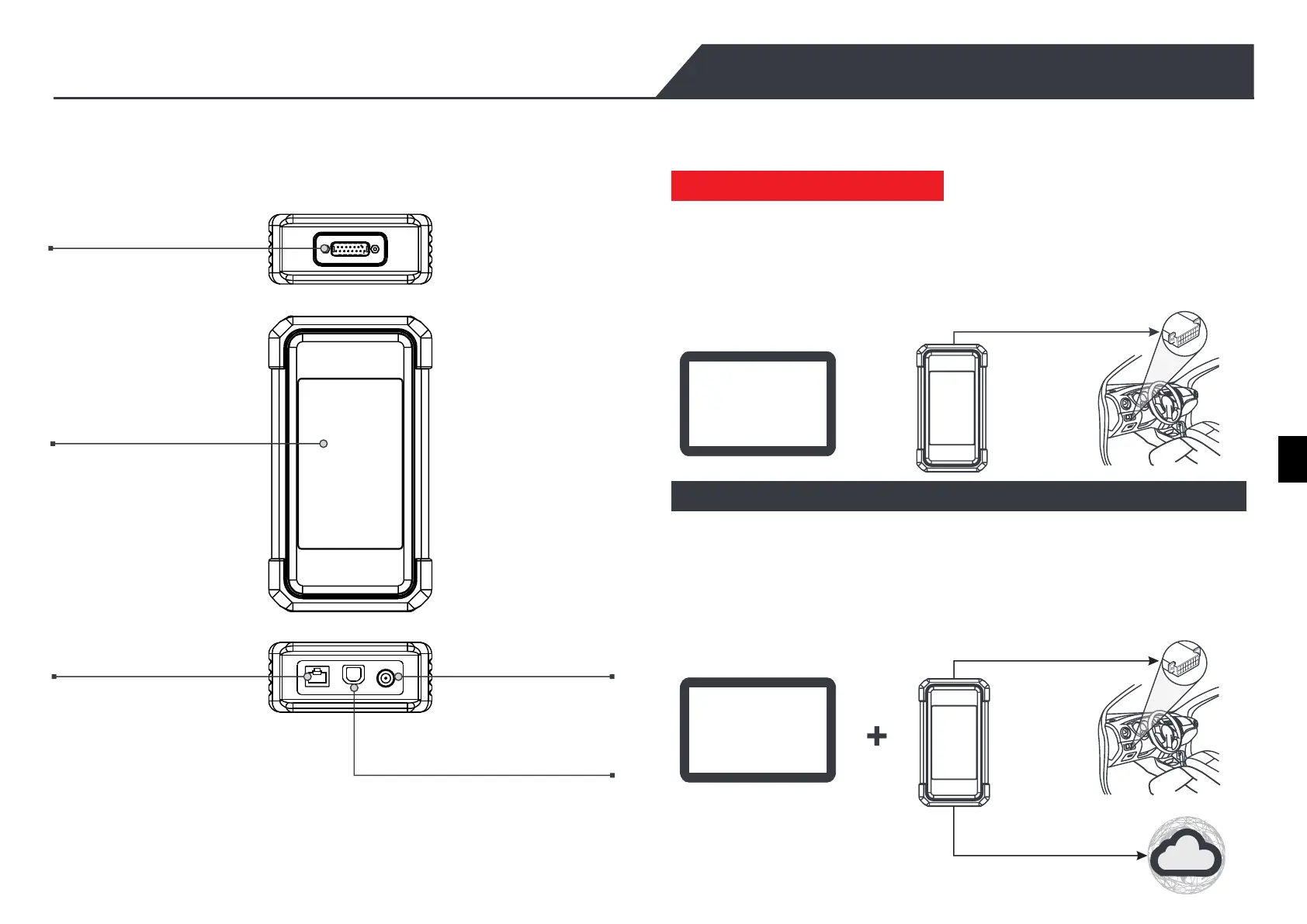

La spina SmartLink C V2.0 può essere applicata nelle seguente situazioni (*Per altri scenari
di applicazione, vedi manuale utente):
Connettore diagnostico DB-15
Schermo a sfioramento
a 3.97 pollice
Porta LAN/WAN
Porta DC-IN
Porta I/O dati
*Avviso: Il dongle SmartLink C V2.0 si alimenta attraverso il DLC del veicolo tramite il
connettore diagnostico DB-15.
NON collegare la porta DC-IN a un alimentatore DC esterno quando il dongle SmartLink C V2.0 è
correttamente collegato al veicolo. Non si assume alcuna responsabilità per eventuali danni o
perdite causati dalla mancata rispetto rigoroso del metodo sopra descritto.
La spina SmartLink C V2.0 può funziona come un dispositivo VCI(Interfaccia di
comunicazione del veicolo), insieme con lo strumento diagnostico specifico-LAUNCH, o
come un dispositivo cliente SmartLink, richiedere assistenza tecnica a un tecnico
maestro (SmartLink B).
(Collega il cavo incrociato.
Applicato solo nella modalità
“SmartLink” .)
(Collega il cavo dati.)
1. Funziona come un dispositivo VCI
2. Funziona come la spina SmartLink C (cliente) (in caso di diagnostico SmartLink.)
WiFi/BT/
USB
Strumento
diagnostico
(Utilizzando la
funzione 'SmartLink')
Strumento
diagnostico
(Utilizzando funzione
'Diagnosi')
Internet
(Vedi “*Avviso”.)
DLC del veicolo
DLC del veicolo
In questa modalità, deve funziona insieme con il modulo diagnosi dello strumento diagnosi,
che viene utilizzato per ottenere dati del veicolo, e poi invialo allo strumento diagnostico per
analisi tramite comunicazione WiFi/BT /USB (*il metodo di comunicazione disponibile dipende
sul hardware dello strumento diagnostico).
Può essere utilizzato se gli utenti necessitano di assistenza tecnica remota da tecnici
maestro. In questa modalità, non comunica con lo strumento diagnostico, ma deve funziona
insieme con il modulo SmartLink dello strumento diagnosi. Lo strumento diagnostico è
principalmente utilizzato per emettere richieste di diagnostica remota, e la spina SmartLink
C è collegato in rete per ricevere e eseguire i comandi dallo SmartLink B remota (Affari) .
*Durante la diagnosi SmartLink, soprattutto
durante programmazione online remota, si
consiglia che la batteria del veicolo viene
collegato ad unn fonte di potere di ricarica.
Cosi facendo si può evitare che il veicolo si
scarichi e non si avvii a causa dei lunghi tempi
di diagnosi .
Conoscenza della spina SmartLink C V2.0
IT
Cavo de diagnosi
Cavo de diagnosi
