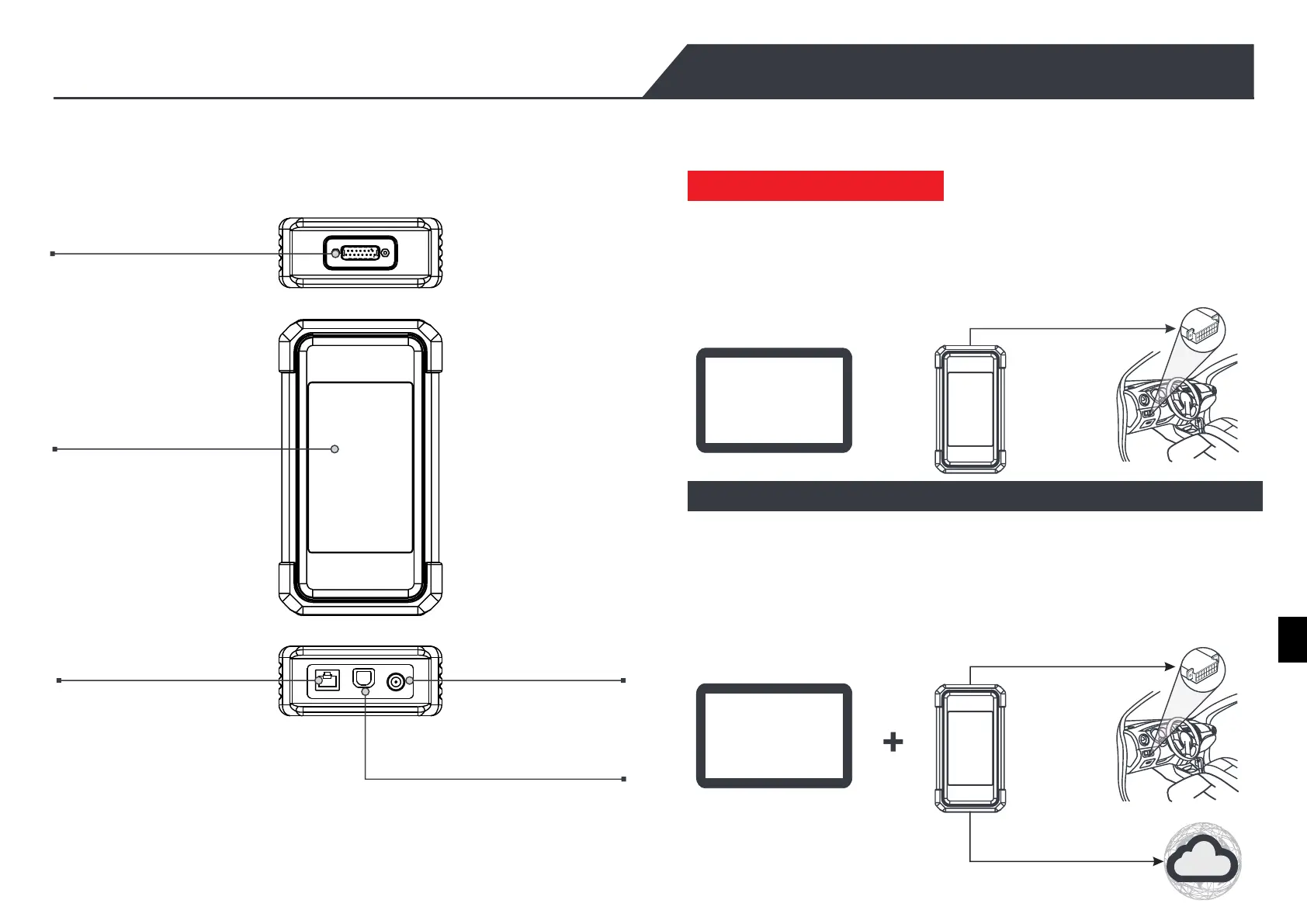

O SmartLink C V2.0 dongle pode ser aplicado nas seguintes situações (*Para outro cenário de
aplicação, consulte o Manual do Usuário):
Conector de diagnóstico DB-15
Tela sensível ao toque
de 3,97 polegadas
Porta de LAN / WAN
Porta DC-IN
Porta de I/O de dados
*Aviso: O dongle SmartLink C V2.0 obtém energia através do DLC do veículo através do conector
de diagnóstico DB-15.
NÃO conecte a porta DC-IN a uma fonte de alimentação DC externa quando o dongle SmartLink
C V2.0 estiver conectado corretamente ao veículo. Nenhuma responsabilidade pode ser assumida
por qualquer dano ou perda causada como resultado de não seguir estritamente o método acima.
O SmartLink C V2.0 dongle pode funcionar como um dispositivo VCI (Interface de
comunicação do veículo), juntamente com a ferramenta de diagnóstico específica
da LAUNCH, ou como um dispositivo do Cliente de SmartLink, solicitando
assistência técnica dum técnico mestre (SmartLink B).
(Conecta o cabo cruzado. Aplicado
somente no modo “SmartLink”.)
(Conecta o cabo de dados.)
1. Funciona como um dispositivo VCI
2. Trabalhe como um SmartLink C dongle (Cliente) (no caso do SmartLink Diag.)
WiFi/BT/
USB
Ferramenta de
diagnóstico
(Usando a função
"SmartLink")
(Usando a função
"Diagnosticar")
Ferramenta de
diagnóstico
Internet
(Consulte “* Aviso”.)
Cabo de diagnóstico
Cabo de diagnóstico
DLC do veículo
DLC do veículo
Neste modo, ele precisa trabalhar em conjunto com o módulo de diagnosticar da
ferramenta de diagnóstico, que é usado para obter os dados do veículo, e depois enviá-
los para a ferramenta de diagnóstico para análise via comunicação de WiFi / BT / USB (*O
método de comunicação disponível depende do hardware da ferramenta de diagnóstico).
Pode ser usado se os usuários precisarem de assistência técnica remota de técnicos
mestres. Neste modo, ele não se comunica com a ferramenta de diagnóstico, mas precisa
trabalhar em conjunto com o módulo SmartLink da ferramenta de diagnóstico. A
ferramenta de diagnóstico é usada principalmente para emitir solicitações de diagnóstico
remoto e o SmartLink C dongle é conectado em rede para receber e executar comandos do
SmartLink B (Negócio) remoto.
*Observações: Durante o diagnóstico de
SmartLink, especialmente durante a
programação remota online, é recomendado
que a bateria do veículo seja conectada a uma
fonte de alimentação de carga. Isso pode evitar
que o veículo fique sem energia e falhe ao dar a
partida devido ao longo tempo de diagnóstico.
Conhecimento de SmartLink C V2.0 Dongle
