Declaração:
A LAUNCH detém todos os direitos de propriedade intelectual do software usado por este
produto. Para quaisquer ações de engenharia reversa ou quebra contra o software, a LAUNCH
bloqueará o uso deste produto e se reserva o direito de perseguir suas responsabilidades legais.
Diagnóstico de veículos
Iniciar diagnóstico

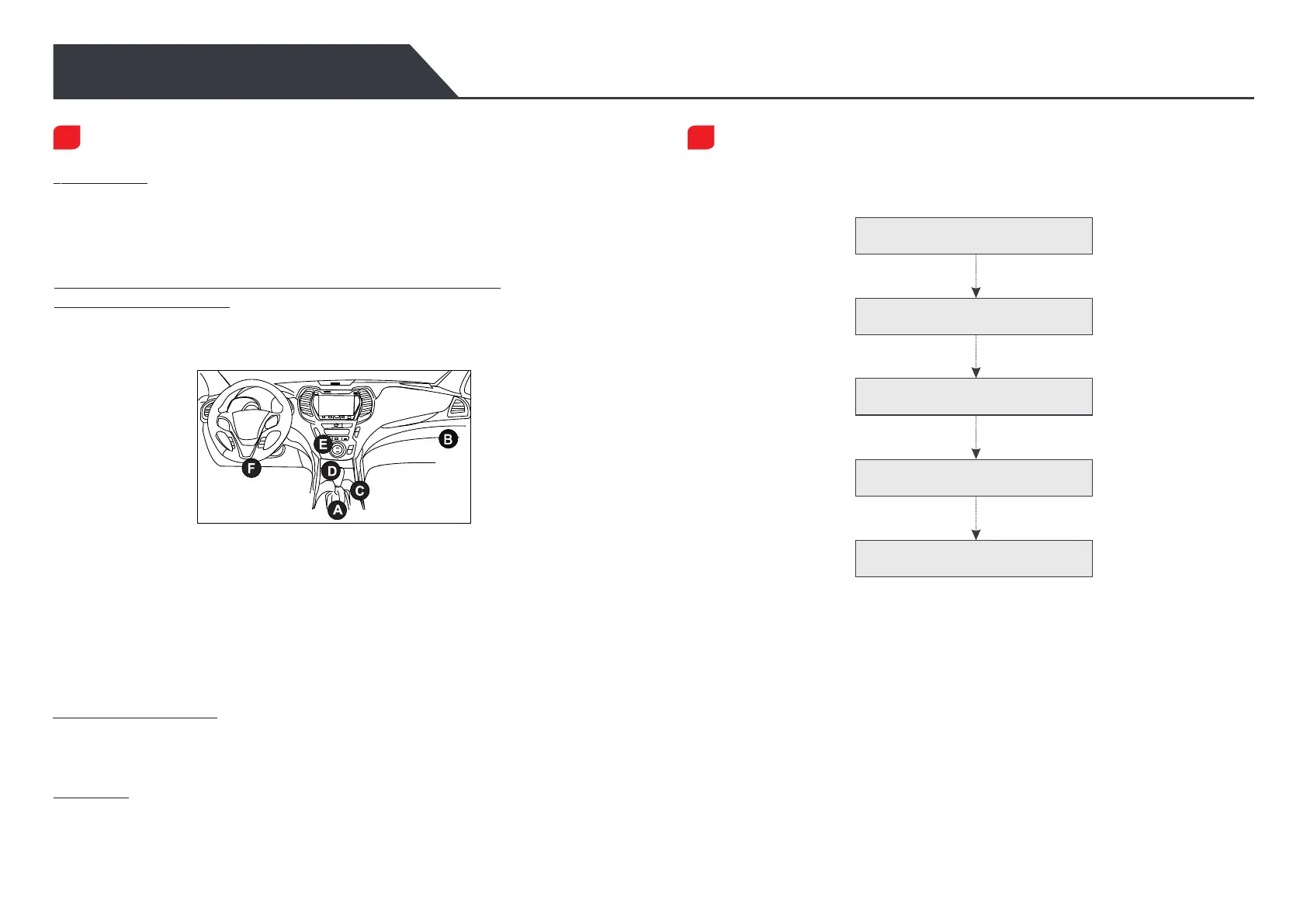

2. Localize a porta de DLC (Conector de Link de Dados) do veículo
Para carros de passageiros, o DLC é normalmente um conector de 16 pinos onde o VCI
dongle faz interface com o computador de bordo do veículo. Geralmente está localizado
no lado do motorista, a cerca de12 polegadas do centro do painel.
3. Conexão
Para veículos equipados com soquete de diagnóstico OBD II, conecte o SmartLink C
V2.0 ao DLC do veículo diretamente por meio do cabo de diagnóstico.
Para novos usuários, siga o gráfico de operação mostrado abaixo para se familiarizar e
começar a usar esta ferramenta.
*2. Antes de iniciar uma sessão de diagnóstico, o usuário precisa ativar o VCI e baixar o software
de diagnóstico correspondente. Para operações detalhadas, por favor, consulte “Uso inicial” -
“Registrar & Atualizar”.
*1. Se você escolher “Intelligent Diag (Diagnóstico Inteligente)” para diagnosticar um veículo,
este fluxograma não deve se aplicar.
*As imagens ilustradas aqui são apenas para referência. Devido a melhorias contínuas, o produto
real pode ser ligeiramente diferente do produto aqui descrito e este Guia de início rápido está
sujeito a alterações sem aviso prévio. Para operações mais detalhadas, consulte o Manual do
Usuário.
1 2
Antes de diagnosticar, por favor, certifique-se de que as seguintes condições sejam
atendidas:
2). A faixa de veículo da bateria do veículo deve ser 11-14 volts ou 18-30 volts.
1. Preparação
1). A ignição está ligada.
Preparação & Conexão
Toque em Diagnóstico Local
Selecione o software do veículo
Selecione a versão do software
Selecione o sistema do veículo
Selecione a função de diagnóstico
*Para veículos não OBD II, um conector não 16 pinos é necessário.
F. Hyundai, Daewoo, Kia, Honda, Toyota, Nissan, Mitsubishi, Renault, Opel, BMW, Mercedes-
Benz, Mazda, Volkswagen, Audi, GM, Chrysler, Peugeot, Regal, Beijing Jeep, Citroen e a
maioria dos modelos predominantes.
C. Volkswagen
B. Honda
A. Opel, Volkswagen, Audi
D. Opel, Volkswagen, Citroen
E. Changan
Para veículos comerciais, o DLC está geralmente localizado na cabine do motorista.
Se o DLC não puder ser encontrado, consulte o manual de serviço do veículo para a
localização.
