57
MONTAJE

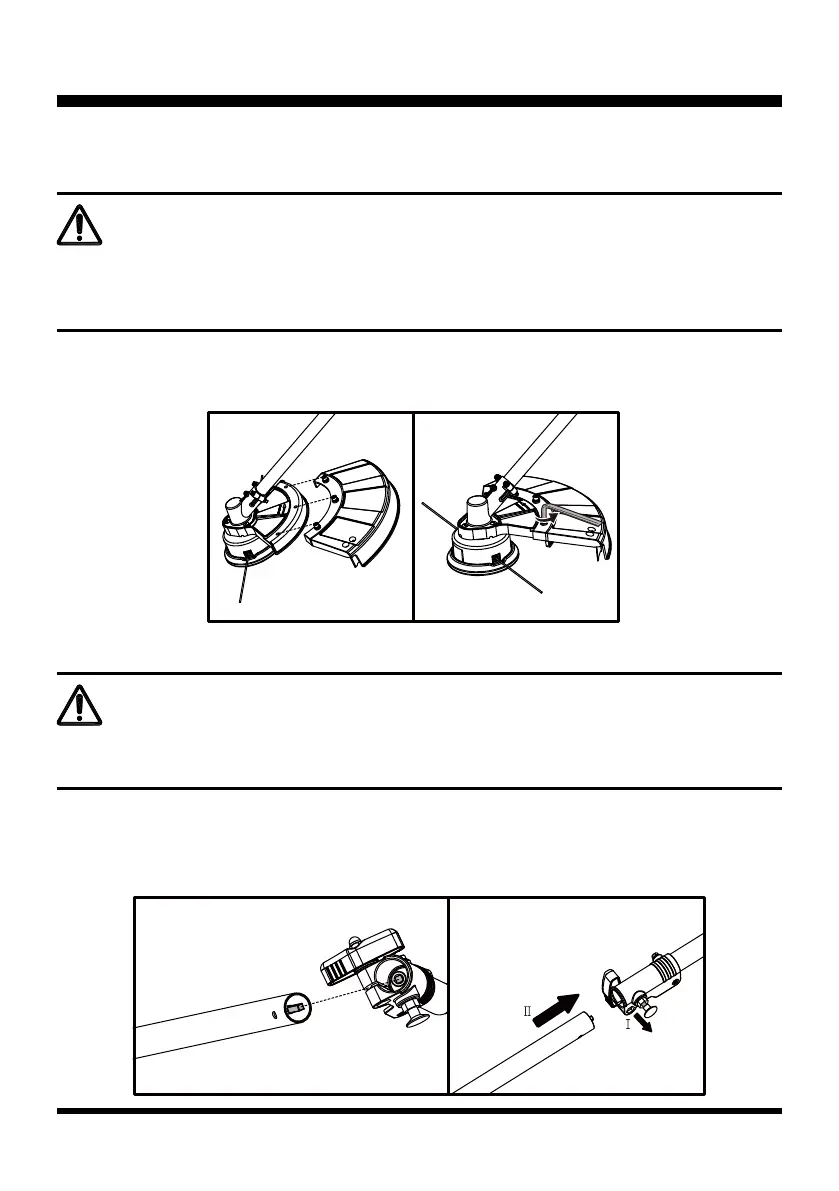

INSTALACIÓN DEL PROTECTOR CONTRA SEDIMENTOS (Consulte las
Figuras 1-2)
■ Conecte la parte exterior del protector contra sedimentos con la parte jada al eje. Asegúrese de que los
tornillos queden alineados con los oricios (Fig. 1).
■ Apriete los tornillos suavemente con la llave hexagonal (Fig. 2). No los apriete demasiado.
INSTALACIÓN Y EXTRACCIÓN DEL EJE (Consulte las Figuras 3-7)
Para instalar el eje:
■ Aoje la perilla de bloqueo de la manga de conexión del eje girándola en sentido antihorario.
■ Alinee los centros de los ejes. Extraiga el pasador de bloqueo y luego inserte el eje en la manga de
conexión del eje (Fig. 3 y 4).
ADVERTENCIA
La hoja de recorte del hilo podador, que se encuentra en el protector contra sedimentos, es alada.
Al instalar el protector, evite tocar la hoja. El no evitar el contacto con la hoja puede provocar lesiones
graves.
ADVERTENCIA
Jamás instale, quite o ajuste accesorios mientras el motor está andando. No detener el motor puede
provocar lesiones personales graves.
Fig. 1
Fig. 2
Fig. 4
Fig. 3
