Leakomatic Pro1 - Menu Structure Overview; Device Menu Hierarchy

1918
AUX_IN_1_GND
B
Revision
Author
SENSOR_1
Dry Contact
V
max
= 200 AC/DC
A
max = 500 mA
VALVE_1
AUX_IN_2
ANALOG_1*
Created
Title

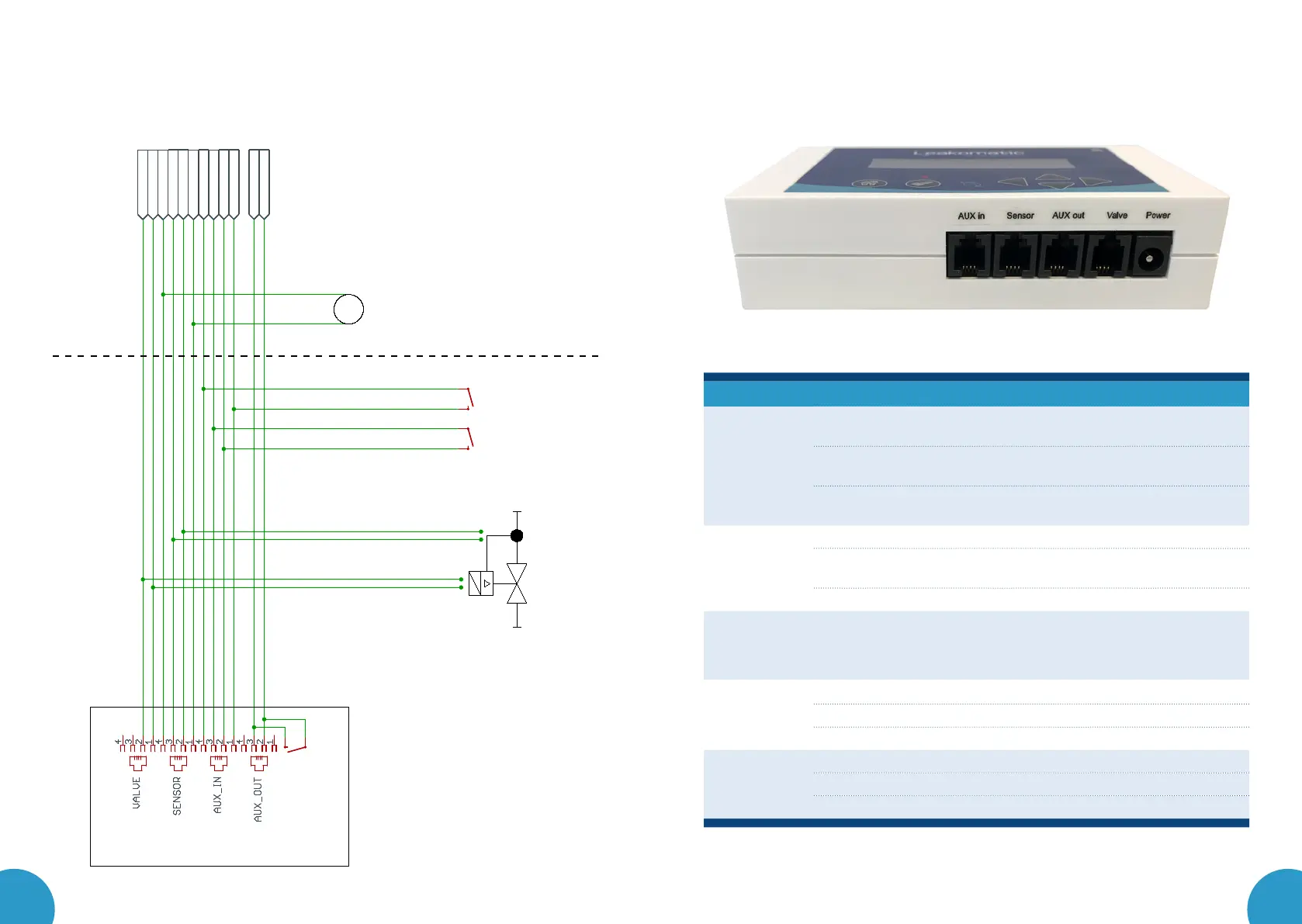

Automation Schematics LOM-301/302
VALVE_1_GND
AUX_IN_1
Jan-Erik Eriksson
2016-11-21
SENSOR_1D_+3V
AUX_IN_2_+3V AUX_OUT
VALVE_1_+24V
SENSOR_1D_GND
ANALOG_1_0V ANALOG_1_+24V
AUX_OUT AUX_IN_2_GND AUX_IN_1_+3V
A
LEAKOMATIC LOM
AUTOMATION SCHEMATICS  AUTOMAATIOKAAVIO 
AUTOMATIONSSCHEMA
DISPLAY PORTS  NÄYTÖN KYTKENNÄT  DISPLAYKONTAKTER
PORTS  SISÄÄNTULOT  INGÅNGAR
AUX in
1
2
Two digital AUX inputs for: water measurements, Home/Away control,
warning or alarm (e.g. radio moisture puck).
Kaksi digitaalista AUX-sisääntuloa vedenmittausta, kotona/poissa-
toimintoa, varoitusta tai hälytystä varten (esim. radiokosteusanturi).
Två digitala AUX-ingångar för: vattenmätning, Hemma/Borta-styrning,
varning eller alarm (t.ex. radiofuktpuck).
Sensor
3
4
Leakomaticsensor input, analogue input for temperature or pressure
Leakomatic-anturin sisääntulo, analoginen sisääntulo lämpötilaa tai
painetta varten.
En Leakomaticsensor-ingång, en analog ingång för temperatur eller tryck
AUX out 5
Digital AUX output (relay output)
Digitaalinen AUX-ulostulo (releulostulo)
En digital AUX-utgång (reläutgång)
Valve 6
Leakomatic magnetic valve solenoid
Leakomatic-magneettiventtiilin puola
Leakomatic magnetventilsspole
Power 7
AC adapter connector
Virta-adapterin liitäntä
Anslutning för strömadapter
* ANALOG_1
From rev. LOM-302/B
Mallista. LOM-302/B
Från rev. LOM-302/B
