MONTERING AV DISPLAY OCH KABLAGE
Gör displayenheten strömlös vid i- och urkoppling av ventilenheten (”Valve”) för
att undvika att eventuella strömspikar skadar elektroniken.
1. Magnetventilskabelns stickkontakt kopplas till magnetventilsspolen och den
andra änden kopplas till kontakten ”Valve” på elektronikenheten.
2. På den svarta mätkroppen finns en kanal med en vit nylonskruv . Den svarta sen-
sorkabelns topp sticks in till botten av denna kanal och spänns fast med skruven,
löst men så fast att den hålls på plats. Den andra änden av sensorkabeln kopplas
till kontakten ”Sensor” på elektronikenheten.
3. Displayenheten ästs på väggen med medföljande skruvar och rätt avstånd mel-
lan skruvarna fås med hjälp av borrmallen.
4. Strömadaptern kopplas till ett 230VAC eluttag och den andra änden kopplas till
kontakten ”Power” på displayenheten.
Vid behov av längre kabeldragning kan installatören behöva skarva kablarna.
EFTER INSTALLATIONEN
KONTROLLERA ATT …
• Displayen inte registrerar flöde då inget vatten tappas.
• Den blå flödesdioden tänds då vatten tappas kontinuerligt.
• Den blå flödesdioden slocknar en stund efter att vatten slutat tappas
• Den blå flödesdioden blinkar till en kort stund efter en kort tappning eller om
vatten droppar kontinuerligt.
• Funktionstest utförs genom att välja läget Borta, öppna en vattenkran och vänta
tills flöde registreras. Efter inställd tillåten flödestid för Bortaläget stänger mag-
netventilen vattentillförseln och den röda lysdioden tänds. Summern ljuder om
ljudsignal är aktiverat.
• Återställning av varning och alarm görs med kvitteringsknappen. En kort knapp-
tryckning tystar ljudet och en lång knapptryckning kvitterar alarmet, öppnar
magnetventilen och den röda lysdioden slocknar.
AUX outAUX in Sensor Valve Power
INSTALLATION AV PRODUKTEN
MONTERING PÅ RÖR
1. Stäng avstängningsventil på inkommande vattenledning.
2. Före installation i nya vattenledningar eller då rör har kapats skall ledningarna
spolas rena tills vattnet är fritt från partiklar.
3. De skarvdetaljer som medföljer produktpaketet är tillverkade av drickvattengod-
känd mässing och ska installeras på kopparrör. För att undvika risk för galvanis-
ka strömmar som orsakar korrosion mellan olika materialtyper får inte delar
som är galvaniserade, förzinkade eller tillverkade av svartstål användas vid
installationen.

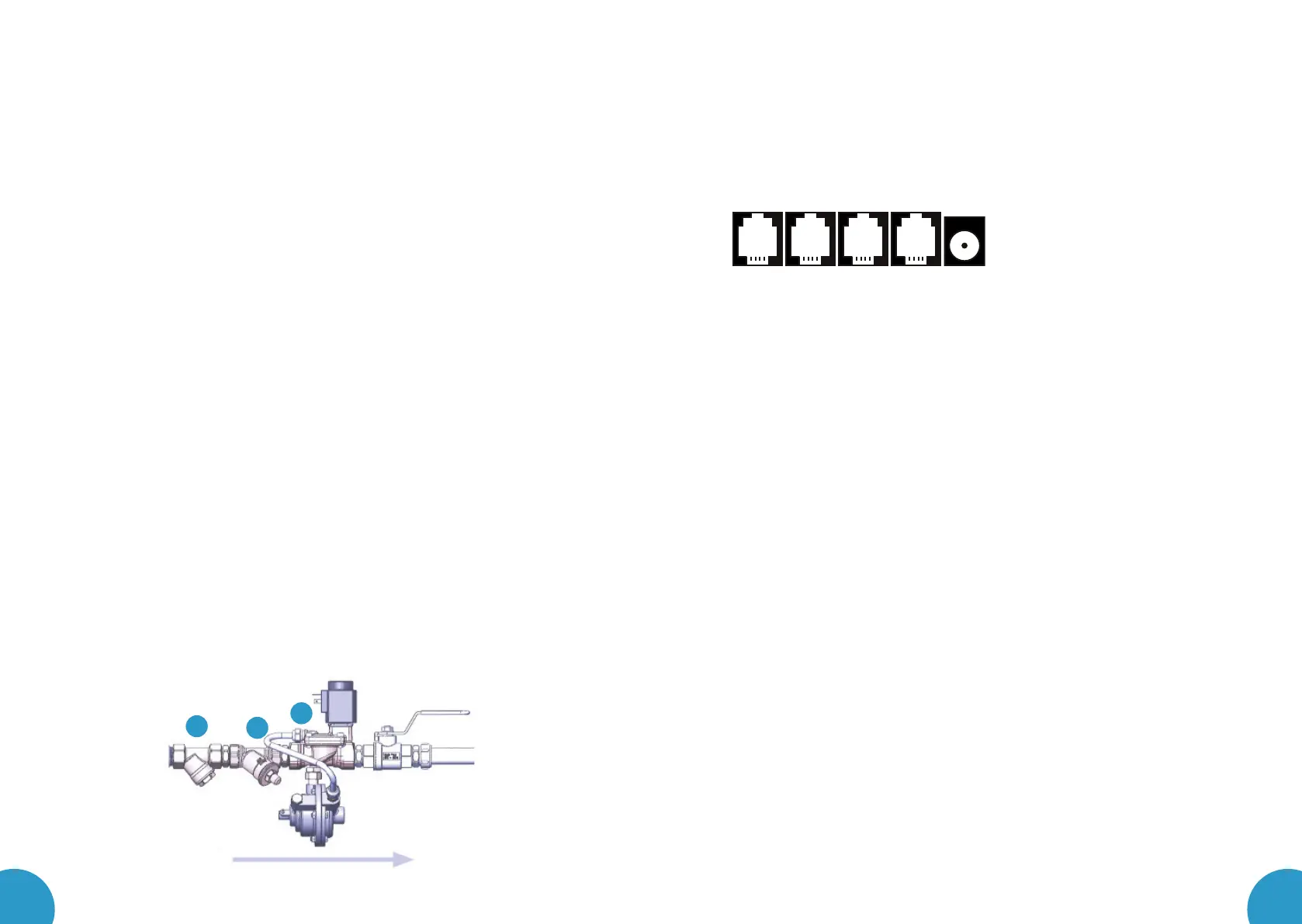

4. Det medföljande smutsfiltret, backventilen och Leakomatic-ventilen ska i
nämnd ordningsföljd installeras efter vattenmätaren, så tidigt i rörsystemet som
möjligt. Pilen på magnetventilen visar flödesriktningen.
Noggrannhet bör iakttas vid rörskarvning så att inte skarvningsmaterial så som
gängtejp eller lingarn blir kvar på insidan av vattenrören då dessa kan följa med
vattnet in i mätkroppen och störa Leakomatic-ventilens funktion.
5. Magnetventilen kan monteras på både vågräta och lodräta rör.
6. Den vita plastslangen kan försiktigt vikas undan eller tillälligt lösgöras från
magnetventilen då backventilen monteras.
7. Om möjligt ska ventilen monteras så att spolen är riktad uppåt, detta för att
partiklar inte ska samlas i magnetventilsspolens axel.
8. Ventilen ska monteras så att den, varken i sidled eller längsgående, är utsatt för
tryck-, vrid- eller dragkrafter.
9. Då ventilen är monterad på plats ska spolen tryckas ordentligt fast på spolaxeln,
ett tydligt klickljud ska höras då spolen låses i axeln.
10. Öppna ventil på inkommande vattenledning.
11. Utför täthetskontroll över installationen.
Vi rekommenderar att man monterar en kulventil efter magnetventilen för att underlätta
framtida underhåll.
