ESPAÑOL
26
INSTRUCCIONES DE CABLEADO
TAPA DE CAJA DEPORTIVA
PARA CABINA ALTA

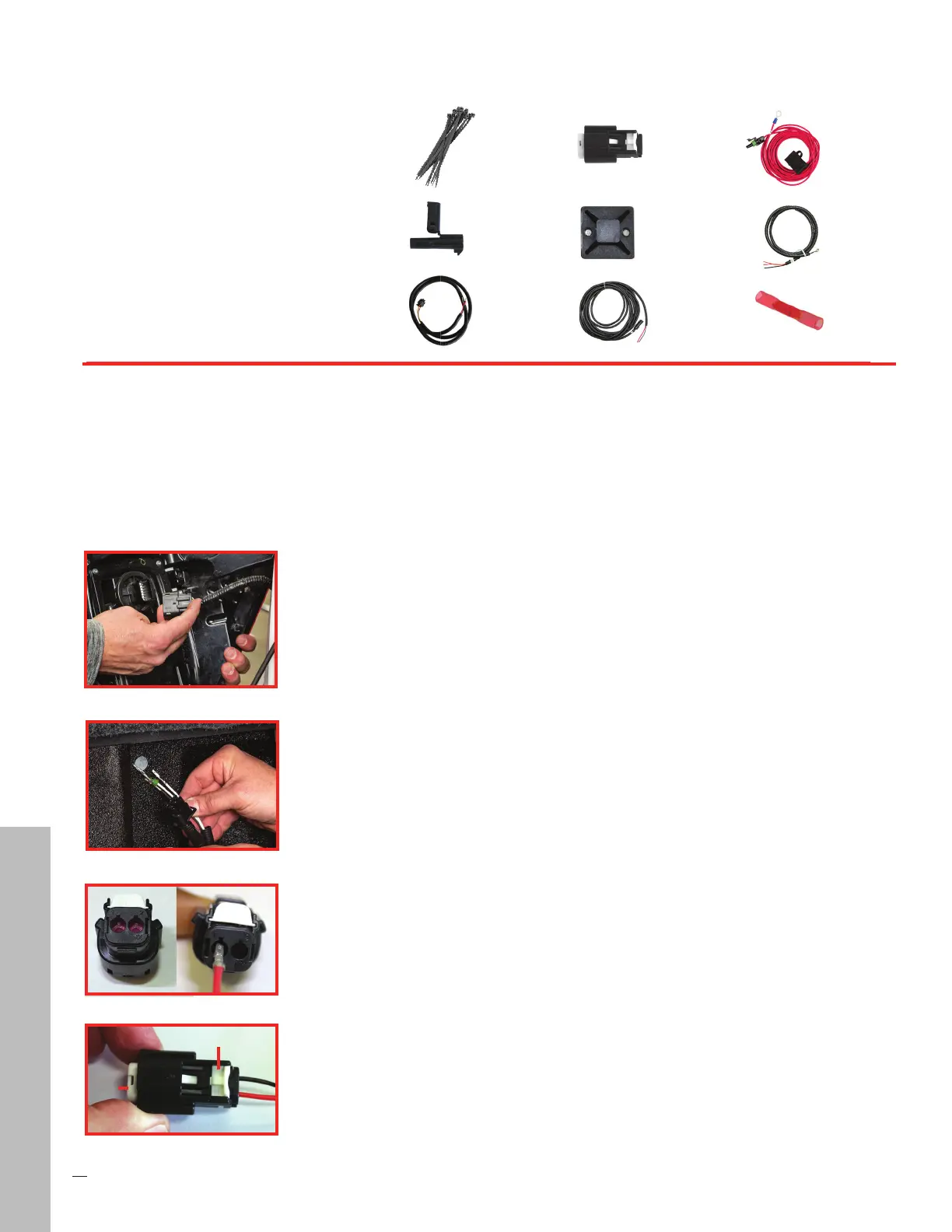

COMPOSANTS DE FAISCEAU DE CÂBLAGE
Bridas para cables de nailon de 6”
Conector Aptiv de 1 pin
Conector Molex de 2 pines
Ramal de la batería
Ramal de la caja de fusibles
Bridas adhesivas Mini Zip Tie (4)
Ramaldelltrodelaluzdefreno
central de montaje alto (Center
High Mounted Stop Light, CHMSL)
Ramal de conexión de la CHMSL
(3) Conector a tope retráctil para empalme
Fig. 4
Fig. 3
TPA
CPA
Fig. 1
Fig. 2
SIGA ESTOS PASOS EN LA SECUENCIA CORRECTA
Pasos 1 al 6: Ramal de la caja de fusibles
1. Retire las luces traseras del lado del conductor con una llave de 8 mm.
2. Desconecte el ramal del vehículo de las luces traseras en el lado del conductor. Coloque la
luz trasera a un lado para volver a instalarla luego. [Figura 1]
3.Ubiqueelori ciodeaccesoenlapartetraseradelladodelconductordelacamioneta.Si
es necesario, retire la arandela. Pase el extremo del terminal del ramal de la caja de fusibles
por debajo de la caja de la camioneta a través del agujero de acceso hasta que el ramal se
extienda por debajo del guardabarros de la camioneta. [Figura 2]
4. Instale el conector Molex de 2 pines y el conector Aptiv de 1 pin en el ramal de la caja de
fusibles.
• Cable rojo/blanco en el pin 1 del conector Molex. [Figura 3]
• Negro en el pin 2 del conector Molex.
• Asegúrese de que todos los cables estén en su lugar y tire ligeramente hacia atrás para
asegurarse de que los cables estén seguros.
• Presione el seguro de posición de terminal (Terminal Position Assurance, TPA) blanco
hasta que haga clic. [Figura 4]
5. Conecte el conector Molex de 2 pines al ramal de conexión de la CHMSL.
6. Conecte el conector Aptiv de 1 pin al ramal de la batería.
Pasos 7 al 10: Enrutamiento del ramal de conexión de la CHMSL (luz de freno central de
montaje alto)
7. Pase el ramal de conexión de la CHMSL por el lado del conductor del vehículo hasta el
 compartimientodelmotor.Evitelasáreasquesecalientan,semuevenoestánaladas.
Use las bridas provistas para asegurar donde sea necesario.
8. Pase el ramal de conexión de la CHMSL por encima hasta el compartimiento del motor.
9. Pase el ramal de conexión de la CHMSL a lo largo del lado del conductor del compartimiento
 delmotordebajodelacarcasadel ltrodeairedondeseunealaparedlateral.
10. Hale el exceso de cable y déjelo a un lado. No corte los cables en este momento.
Bridas para
cables de nailon
de 6”
Ramal de la
caja de
fusibles
Ramal de la
batería
Bridas adhesivas
Mini Zip Tie (4)
Conector Aptiv
de 1 pin
Conector
Molex de 2
pines
Ramal de
conexión de la
CHMSL
Ramal del
ltrodelaluz
de freno central
de montaje alto
(3) Conector a
tope retráctil
para empalme
