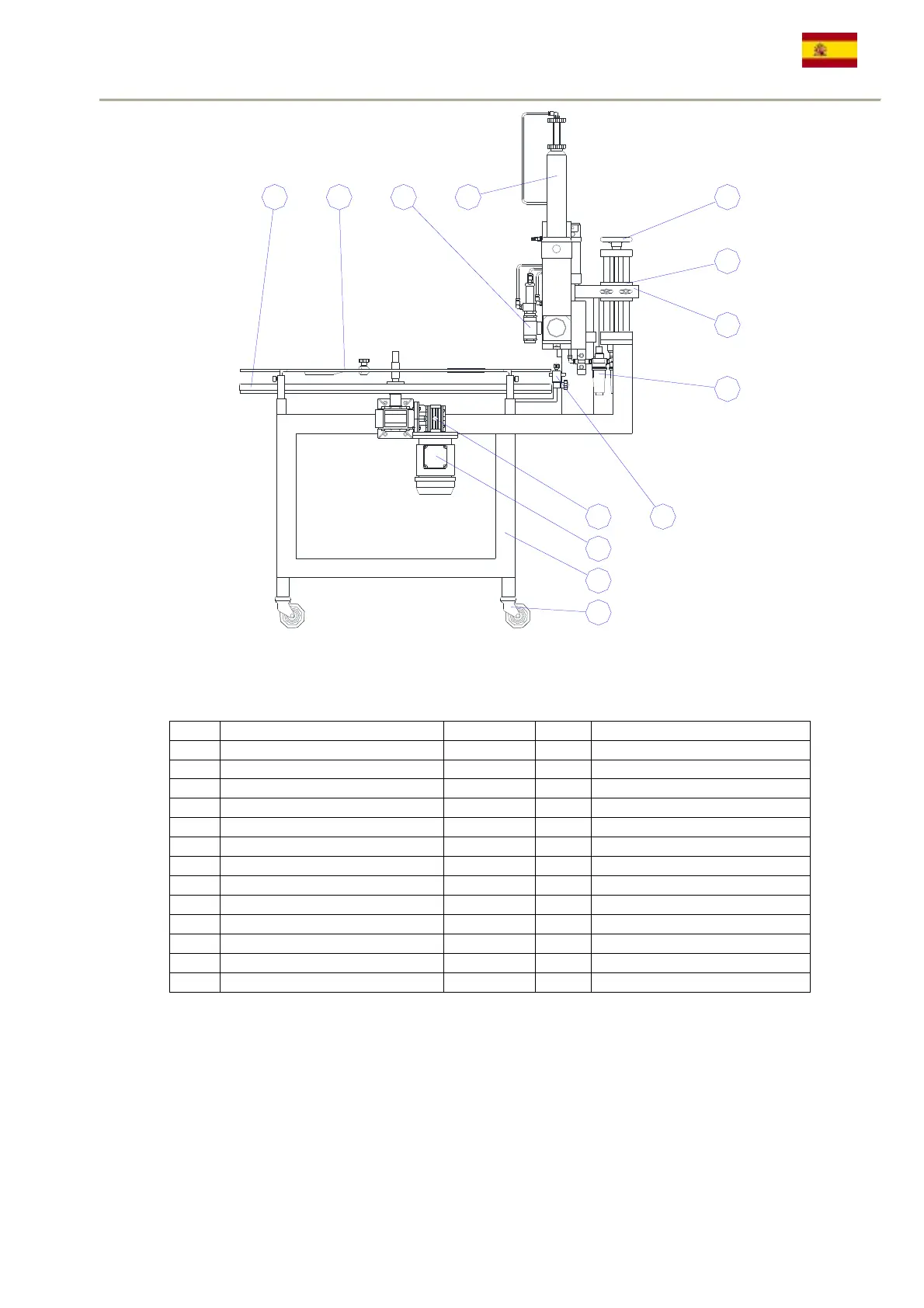

Lega 6962 - Vista Lateral

1
VISTA LATERAL
VISTA LATERALVISTA LATERAL
VISTA LATERAL FIG.
FIG. FIG.
FIG. 1
11
1
1 2 3 4
13
12
11
10 9
8
7
6
5
13 RUEDA ARTICULADA 6962100 1
12 ESTRUCTURA METÁLICA 42450025 1 NERI 4P B5 WI 80 220 W
11 MOTOR ELÉCTRICO MONOFÁSICO 65003049 1 BONFIGLIOLI MVF 49/30 A 1:750
10 REDUCTOR COMBINADO 6962400 1
9 ESTRIBO FOTOCÉLULA 47089359 1
8 CONJUNTO FRL 1500300 1 CAMOZZI N204 DLO ¼”
7 ESTRIBO DOSIFICADORA 6950980 1
6 GRUPO DE ELEVACIÓN 6950900 1
5 VOLANTE 81150100 1
4 DOSIFICADORA 6950004 1
3 BOQUILLA CON CORTAGOTAS 6950520 1
2 GUÍA TARROS 6962300 1
1 PLATO PORTATARROS 6962200 1
REF.
REF.REF.
REF. DESCRIPCIÓN
DESCRIPCIÓN DESCRIPCIÓN
DESCRIPCIÓN CÓDIGO
CÓDIGOCÓDIGO
CÓDIGO CANT.
CANT.CANT.
CANT. MARCA Y SIGLA
MARCA Y SIGLAMARCA Y SIGLA
MARCA Y SIGLA
