LEGRAND EASYKIT Plus - External Unit Setup and Configuration

EASYKIT Plus
21
2
1
3
5
4
ON
9
8
7
6
10
11

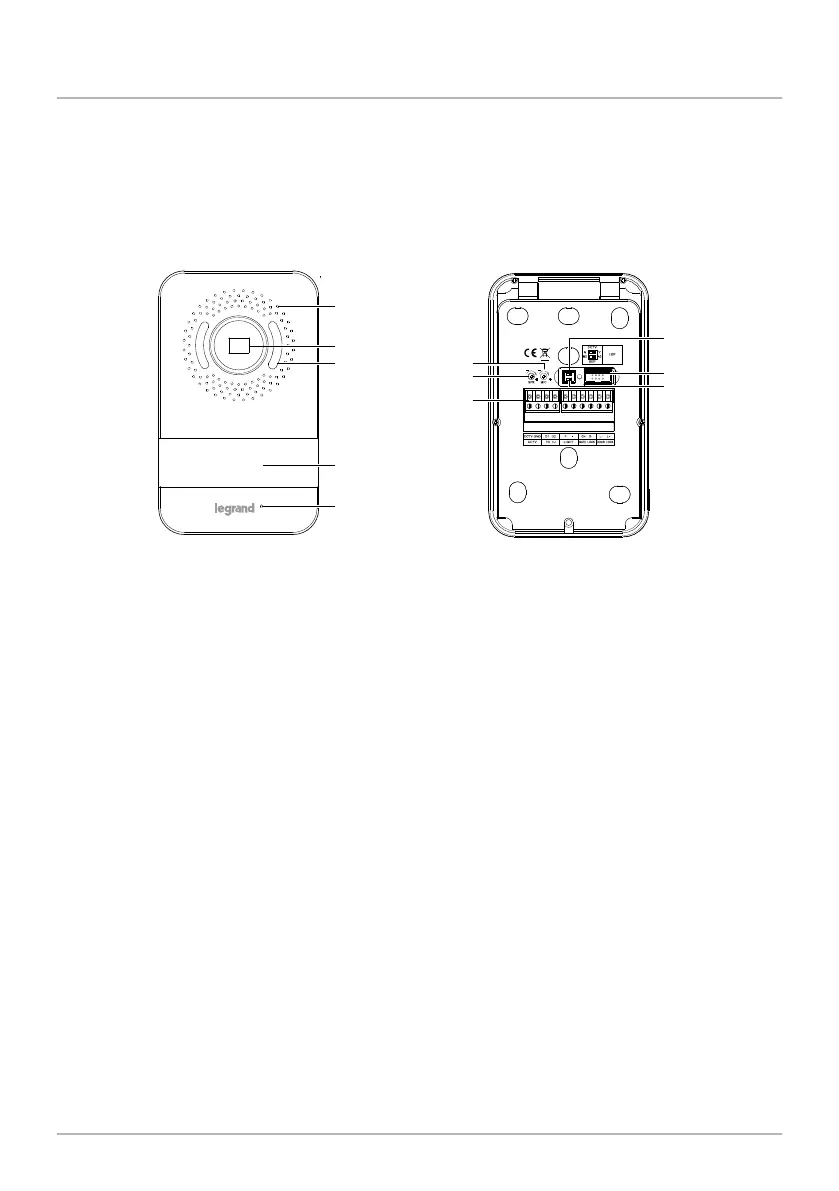

1 - Haut-parleur
2 - Caméra
3 - Voyant éclairage champ de cadrage
4 - Boutons d’appel
5 - Micro
6 - Bornes de branchement amovibles
• Caméra analogique CCTV
• D1 - D2 Poste interne
• Lumière (+/-): 12/24 V AC/DC
• Serrure grille (G+/G-): 12/24 V AC/DC, 1A
• Serrure porte (L+/L-): 18 V, 4 A à impulsions,
250 mA maintien
7 - Réglage haut-parleur
8 - Réglage micro
9 - Commutateur configuration caméra CCTV
Commutateur 1 OFF = aucune caméra CCTV
supplémentaire (N)
Commutateur 1 ON = avec caméra CCTV
supplémentaire (Y)
10 - Non utilisé
11 - Commutateur configuration poste externe
Commutateur 2 OFF = dispositif principal (MD)
Commutateur 2 ON = dispositif supplémentaire (AD)
1 - Luidspreker
2 - Camera
3 - Led verlichting camerabereik
4 - Oproepknoppen
5 - Microfoon
6 - Verwijderbare aansluitklemmen
• Analoge CCTV-camera
• D1 - D2 Binnenpost
• Licht (+/-): 12/24 V AC/DC
• Slot poort (G+/G-): 12/24 V AC/DC, 1A
• Deurslot (L+/L-): 18 V, 4 A impulsief, 250mA
behoud
7 - Regeling luidspreker
8 - Regeling microfoon
9 - Dipswitch voor configuratie CCTV-camera
Dip switch 1 OFF = Geen extra CCTV-camera (N)
Dip switch 1 ON = Met extra CCTV-camera (Y)
10 - Niet gebruikt
11 - Dipswitch voor configuratie buitenpost
Dip switch 2 OFF = Hoofdinrichting (MD)
Dip switch 2 ON = Extra inrichting (AD)
• Poste externe
• Buitenpost
• Entrance panel
• Türstation
• Placa exterior
• Unidade externa
• Panel Zewnętrzny
• Kültéri egység
• Vnější místo
• Post exterior
• Miesto inštalácie vonku
