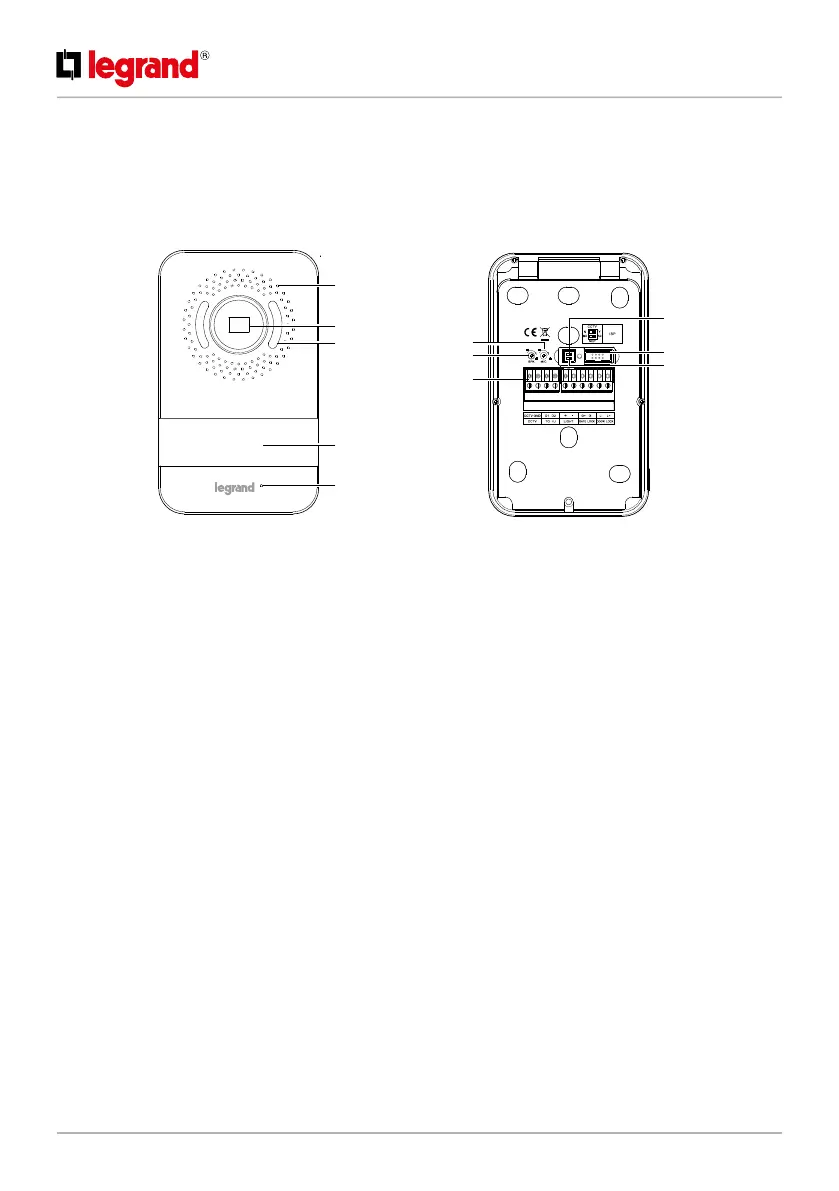

1 - Zesilovač zvuku
2 - Videokamera
3 - Kontrolka LED osvětlení pole snímání
4 - Tlačítka volání
5 - Mikrofon
6 - Odstranitelné připojovací svorky
• Analogová videokamera CCTV
• D1 - D2 Vnitřní místo
• Světlo (+/-): 12/24 V AC/DC
• Zámek brány (G+/G-): 12/24 V AC/DC, 1A
• Zámek dveří (L+/L-): 18 V, 4 A impulsní, 250mA
udržovací
7 - Regulace zesilovače zvuku
8 - Regulace mikrofonu
9 - Dip přepínač konfigurace videokamery CCTV
Dip přepínač 1 OFF = Žádná přídavná
videokamera CCTV (N)
Dip přepínač 1 ON = S přídavnou videokamerou
CCTV (Y)
10 - Nepoužito
11 - Dip přepínač konfigurace vnějšího místa
Dip přepínač 2 OFF = Hlavní zařízení (MD)
Dip přepínač 2 ON = Přídavné zařízení (AD
1 - Difuzor
2 - Cameră video
3 - LED de iluminare câmp vizual
4 - Butoane de apelare
5 - Microfon
6 - Borne de conexiune detașabile
• Cameră video analogică CCTV
• D1 - D2 Post interior
• Lumină (+/-): 12/24 V AC/DC
• Încuietoare poartă (G+/G-): 12/24 V AC/DC, 1A
• Încuietoare ușă (L+/L-): 18 V, 4 A impulsivi,
250mA menținere
7 - Reglare difuzor
8 - Reglare microfon
9 - Comutator de fază configurație cameră video CCTV
Comutator de fază 1 OFF = Nicio cameră video
CCTV suplimentară (N)
Comutator de fază 1 ON = Cu cameră video
CCTV suplimentară (Y)
10 - Neutilizat
11 - Comutator de fază configurație post exterior
Comutator de fază 2 OFF = Dispozitiv principal (MD)
Comutator de fază 2 ON = Dispozitiv
suplimentar (AD)
