KEOR SP
17
FR
4.6 Dispositifs de communication
L’onduleur est doté d’un port sériel femelle RS-232 et d’un port USB 2.0 de type B.
Une seule interface de communication à la fois peut commander l’onduleur, conformément aux
priorités suivantes :
1) USB ;
2) RS-232 (à utiliser avec un câble à bornes mâle/femelle DB9).

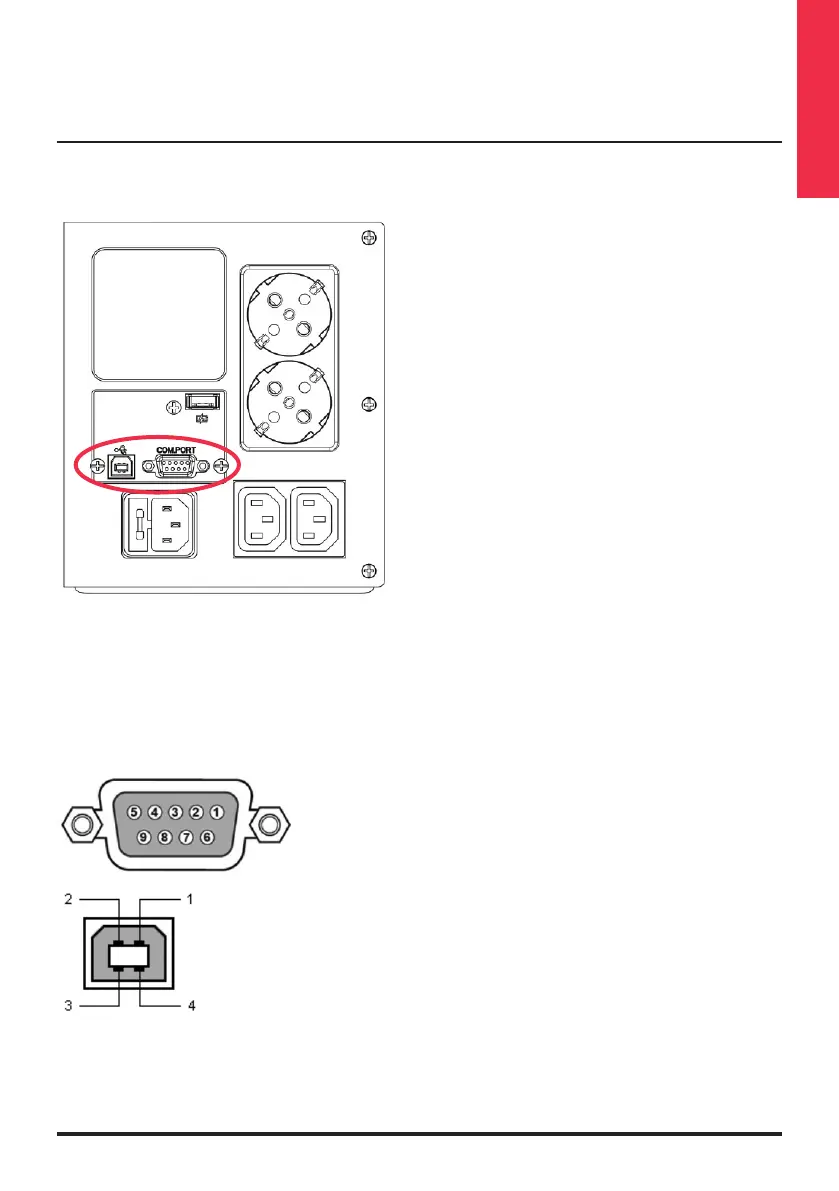

Les schémas suivants montrent le branchement des ports RS-232 et USB :
Borne 2 : RxD
Borne 3 : TxD
Borne 5 : GND
Borne 1 : VCC (+5V)
Borne 2 : D-
Borne 3 : D+
Borne 4 : GND
Il est possible de télécharger des logiciels spécifiques pour la communication sur le site
ups.legrand.com
